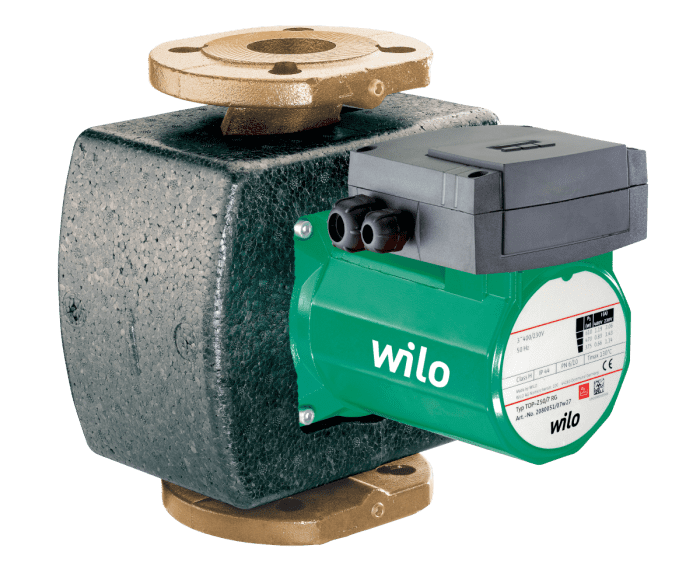

Wilo TOP-Z 50/7 m. Kombiflansch PN6/10 DN50 Drehstrom, Nr. 2175522 rotguss
Artikelnummer
60015008100
Werksnummer
2175522
Bestell-Code
WITOPZ507RG
Modell
50/7
Montagezeit (Bürgerle)
1 Std 24 Min
Zolltarifnummer
84137030
TOP-Z 50/7 (3~400 V, PN 6/10, RG), DN 50 (PN 10), DN 50 (PN 10), 350 W, 680 W
Beschreibung
Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.
Spezifikationen
Anschluss Zulauf
Flansch
Anzahl der Phasen
3
Durchmesser Anschluss Druckseite
DN 50
Durchmesser Anschluss Zufuhrseite
DN 50
Flanschform
rund
Max. Arbeitsdruck
10 bar

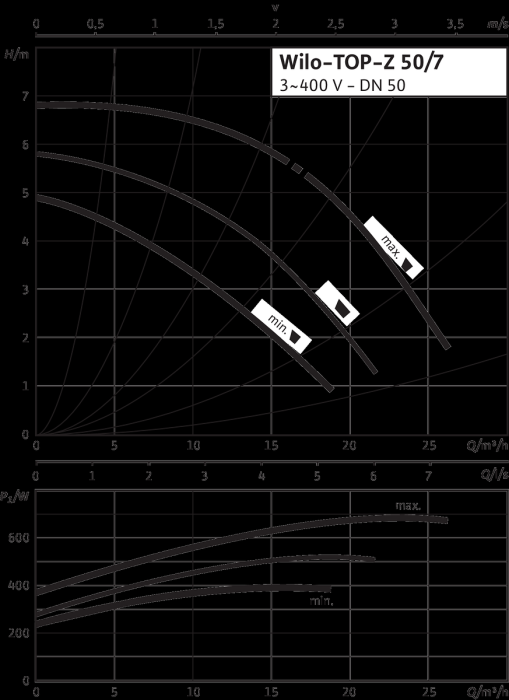

Max. Förderhöhe
6,851 m
Qualitätsklasse Material Gebläserad
PP-GF
Werkstoff Gebläserad/Pumpenrad
Polypropylen (PP)
Werkstoff des Pumpengehäuses
Bronze
Werkstoffgüte des Pumpengehäuses
Bronze (Rg 5)
Frequenz
50 Hz
Einbaulänge
280 mm
Drehzahl
2.900 1/min
Umgebungstemperatur
0 °C
Nennstrom
1,38 A
Aufgenommene Motorleistung (P1)
0,68
Isolationsklasse nach IEC
H
Doppelpumpe
Nein
Schutzart (IP)
IPX4D
Leistungsaufnahme der Pumpe (solpump)
680 W
Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstan
240 W
Modeltyp
50/7
Serie
TOP-Z
