Wilo Nassläufer-Standardpumpe TOP-Z 80/10 (3x400 V, PN 6, RG),DN80
Artikelnummer
99902172919
Werksnummer
2175532
Bestell-Code
WI2175532
Modell
80/10
Zolltarifnummer
84137030
TOP-Z 80/10 (3~400 V, PN 6, RG), DN 80 (PN 6), DN 80 (PN 6), 1100 W, 1440 W
Beschreibung
Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.
Spezifikationen
Anschluss Zulauf
Flansch
Anzahl der Phasen
3
Durchmesser Anschluss Druckseite
DN 80
Durchmesser Anschluss Zufuhrseite
DN 80
Flanschform
rund
Max. Arbeitsdruck
6 bar

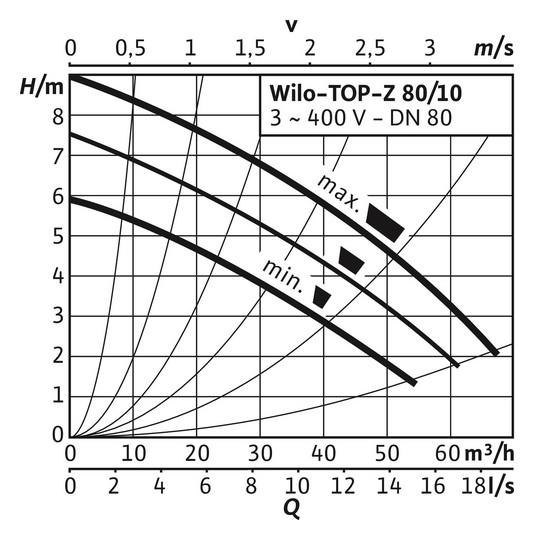

Max. Förderhöhe
9.016 m
Max. Volumenstrom
6.724 l/h
Qualitätsklasse Material Gebläserad
PP-GF
Werkstoff Gebläserad/Pumpenrad
Polypropylen (PP)
Werkstoff des Gehäuses
Bronze
Werkstoff des Pumpengehäuses
Bronze
Bemessungsspannung
230 V
Werkstoffgüte
Bronze (Rg 5)
Werkstoffgüte des Pumpengehäuses
Bronze (Rg 5)
Frequenz
50 Hz
Förderhöhe bei Nennvolumenstrom
5.135 kPa

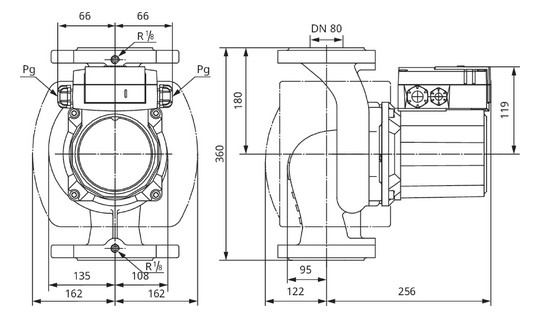

Einbaulänge
360 mm
Drehzahl
2.900 1/min
Umgebungstemperatur
0 °C
Anschluss
Flansch
Druckstufe Artikel
PN 6
Nennstrom
292 A

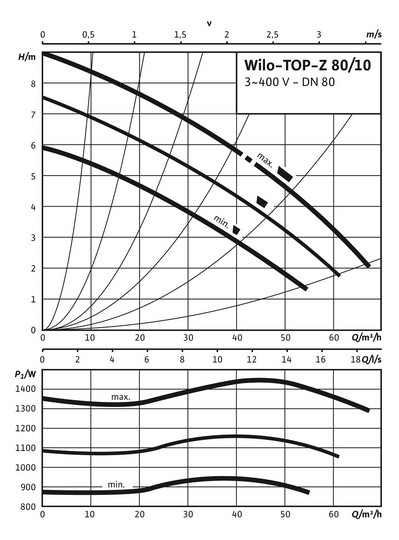

Aufgenommene Motorleistung (P1)
144
Isolationsklasse nach IEC
H
Doppelpumpe
Nein
Min. Mediumtemperatur (Dauerbetrieb)
0 °C
Länge Anschluss 1
180 mm
Länge Anschluss 2
119 mm
Schutzart (IP)
IPX4D
Anschlussmaß Pumpengehäuse
DN 80
Leistungsaufnahme der Pumpe (solpump)
1.440 W
Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstan
865 W
Modeltyp
80/10
Serie
TOP-Z
