HG 3-L.Wannenarmatur Axor Citterio F-Set Wand chrom Hebelgriff/Handbr.ohne Platte

11805700100 #1
11805700100 #111805700100 #211805700100 #311805700100 #4
Artikelnummer
11805700100
Werksnummer
39448000
Bestell-Code
HG39448
Modell
39448XXX
Zolltarifnummer
84818011

AXOR Citterio 3-Loch Wannenarmatur Unterputz für Wandmontage mit Hebelgriffen und Rosetten, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: 3-Loch Wannenarmatur, Handbrause, Brausehalter, Brauseschlauch
2 Verbraucher
Ausladung: 222 mm
Strahlart Armatur: Normalstrahl
maximale Durchflussmenge bei 3 bar: 22,5 l/min
Durchfluss für Wanneneinlauf bei 3 bar: 22,5 l/min
max. Durchfluss für Handbrause bei 3 bar: 20 l/min
Keramikventile heiß/kalt 90°
Umsteller mit automatischer Rückstellung
Anschlussgröße: DN15
Anschlussart: Grundkörper
Wandmontage
min. Betriebsdruck: 1 bar
max. Betriebsdruck: 10 bar
Spezifikationen
Für Küchen geeignet
Nein
Für Badewannen geeignet (Einbau in die Wand)
Nein
Anschlussmaß Zufuhr
1/2" (15)
Anzahl ausgehende Anschlüsse
2
Für Badewannenränder/ Fliesenränder geeignet
Nein
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Für Waschtische geeignet (Einbau in die Wand)
Nein
Temperaturbegrenzung
Nein
Für Waschtische geeignet (Einbau hohe Rückenwand)
Nein
Ausführung
Einbauteil
Material Fertigset
sonstige
Oberflächenschutz Fertigset
verchromt
Für Duschen geeignet
Nein
Mit Umstelleinheit
Ja
Oberflächenbehandlung Fertigset
sonstige
Rückflusssicherung nach EN 1717
ohne
Mit Auslauf
Nein
Vorsprung Ablauf
0 mm
Mit Duschgarnitur
Nein
Verlängerungsset lieferbar
Nein
Mit Befestigungsvorrichtung für Wandinstallation
Nein
Einbautiefe
0 mm
Modeltyp
39448XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4011097488820_39448000.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4011097488820_argh0205_pdf.pdf (1.9 MB)
InstallationshinweiseHansgrohe_4011097488820_argh0387_pdf.pdf (2.7 MB)
InstallationshinweiseHansgrohe_4011097488820_hrgh0354_pdf.pdf (2.3 MB)

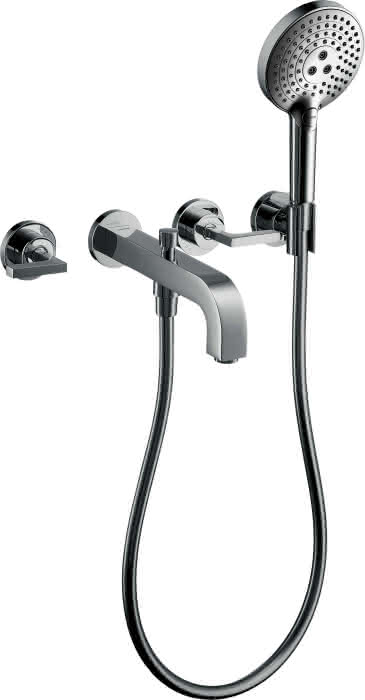

Fotorealistisches Farb-BildHansgrohe_4011097488820_apb01617_tif.jpg (484 kB)
Fotorealistisches Farb-BildHansgrohe_4011097488820_apb01617_tif.tif (5.3 MB)

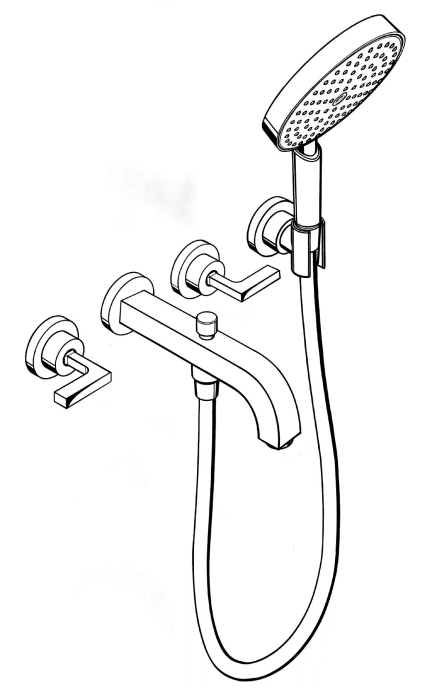

Unvermaßte StrichzeichnungHansgrohe_4011097488820_azb00227_tif.jpg (145 kB)

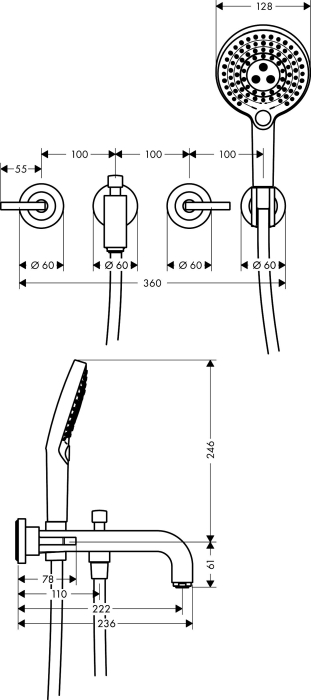

Vermaßte StrichzeichnungHansgrohe_4011097488820_amg00366_eps.jpg (225 kB)
CAD 3D-DatenHansgrohe_4011097488820_ppr_1000150080_a0_ppr_2_stp.stp (45.8 MB)
CAD 3D-DatenHansgrohe_4011097488820_acb00692_dwg.dwg (248 kB)
CAD 3D-DatenHansgrohe_4011097488820_acb50692_dxf.dwg (196 Byte)
Montageanleitunghgma_argh0205_pdf.pdf (4 MB)
Montageanleitunghgma_argh0205_pdf.pdf (4 MB)
Montageanleitunghgma_argh0387_pdf.pdf (24.22 MB)
Montageanleitunghgma_argh0387_pdf.pdf (24.22 MB)
Montageanleitunghgma_hrgh0354_pdf.pdf (3 MB)
Montageanleitunghgma_hrgh0354_pdf.pdf (3 MB)

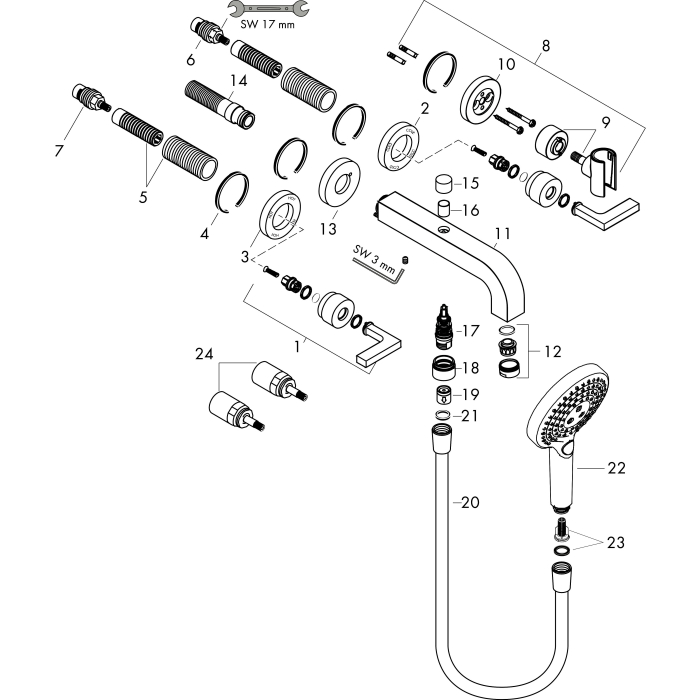

Ersatzteile
Serie AXOR Citterio
