SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 280 Axor Citterio für Waschsch.m.Hebelgr.Rautenschliff chr

99901809794 #1
99901809794 #199901809794 #299901809794 #399901809794 #4
Artikelnummer
99901809794
Werksnummer
39151000
Bestell-Code
HG39151000
Modell
39151XXX
Montagezeit (Bürgerle)
45 Min
Zolltarifnummer
84818011

AXOR Citterio Einhebel-Waschtischmischer 280 mit Hebelgriff für Aufsatzwaschtische mit Ablaufgarnitur - Rautenschliff, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
HG Handtuchhalter Axor Universal Accessories zweiarmig chromHG Handtuchhalter Axor Universal Accessories zweiarmig chrom
HG Siphon Flowstar S chrom HG Siphon Flowstar S chrom
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 280
Ausladung: 200 mm
Auslaufhöhe: 280 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberfläche
verchromt
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
280 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
200 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
342 mm
Modeltyp
39151XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625358061_39151000.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4059625358061_argh1199_pdf.pdf (2 MB)
ZulassungHansgrohe_4059625358061_zul_9600012555_00_iz1_pdf.pdf (285 kB)
ZulassungHansgrohe_4059625358061_zul_9600012997_00_iz1_pdf.pdf (115 kB)
UBA-PositivlisteHansgrohe_4059625358061_zul_9600027945_00_iz1_pdf.pdf (712 kB)

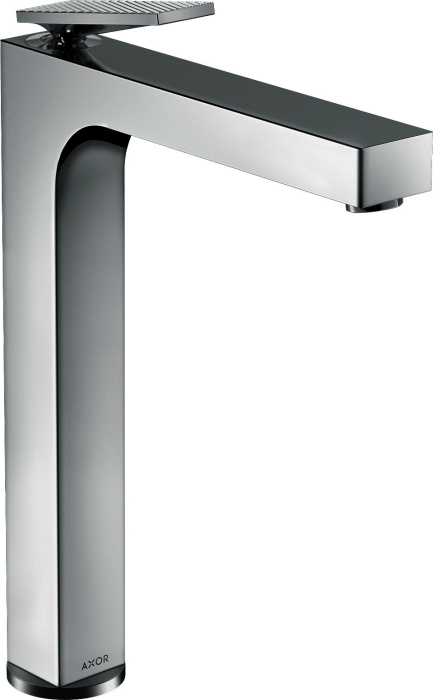

Fotorealistisches Farb-BildHansgrohe_4059625358061_apr05819_tif.jpg (128 kB)
Fotorealistisches Farb-BildHansgrohe_4059625358061_apr05819_tif.tif (3.1 MB)
Unvermaßte StrichzeichnungHansgrohe_4059625358061_azg12439_eps.jpg (111 kB)

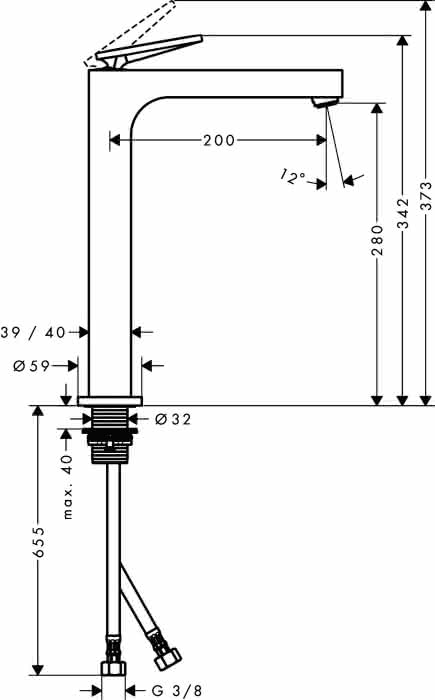

Vermaßte StrichzeichnungHansgrohe_4059625358061_amg00663_eps.jpg (127 kB)
CAD 3D-DatenHansgrohe_4059625358061_6pr_1000200467_aa_6pr_stp.stp (4.9 MB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_3ds.3ds (106 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_fbx.fbx (125 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_gsm.gsm (0.9 MB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_ifc.ifc (586 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_rfa.rfa (1.3 MB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_skp.skp (548 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_stl.stl (171 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_other-sanitary_axor_39151xxx-axor-citterio-single-lever-basi_zip.zip (77 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_taps_mixers_axor_39151xxx-axor-citterio-single-lever-basin-mixer-280-with-lever-handle-for-wash-bowls-with-waste-set-rhombic-cut_2d_dwg.dwg (235 kB)
CAD 3D-DatenHansgrohe_4059625358061_sanitary_taps_mixers_axor_39151xxx-axor-citterio-single-lever-basin-mixer-280-with-lever-handle-for-wash-bowls-with-waste-set-rhombic-cut_dwg.dwg (1.7 MB)
CAD 3D-DatenHansgrohe_4059625358061_hcr26905_dwg.dwg (859 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)

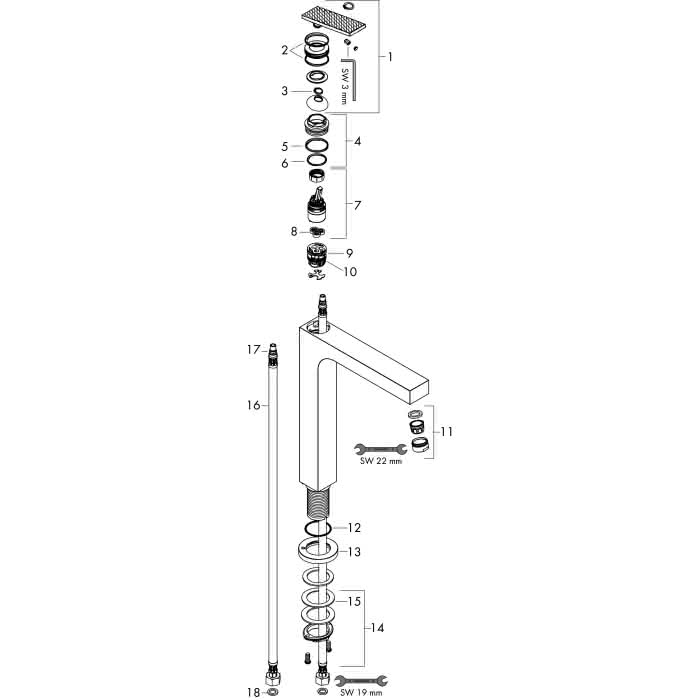

Ersatzteile
Oft zusammen gekauft
Serie AXOR Citterio
