SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG WTM 70 Zesis S CoolStart ohne Ablaufgarnitur chrom

99902858153 #1
99902858153 #199902858153 #299902858153 #399902858153 #499902858153 #599902858153 #699902858153 #799902858153 #899902858153 #999902858153 #1099902858153 #1199902858153 #1299902858153 #1399902858153 #1499902858153 #1599902858153 #1699902858153 #1799902858153 #1899902858153 #1999902858153 #20
Artikelnummer
99902858153
Werksnummer
74711000
Bestell-Code
HG74711000
Modell
74711XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

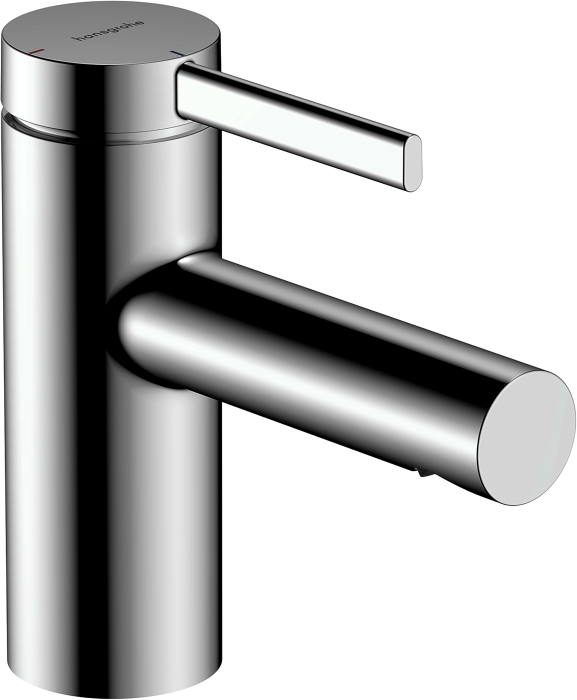

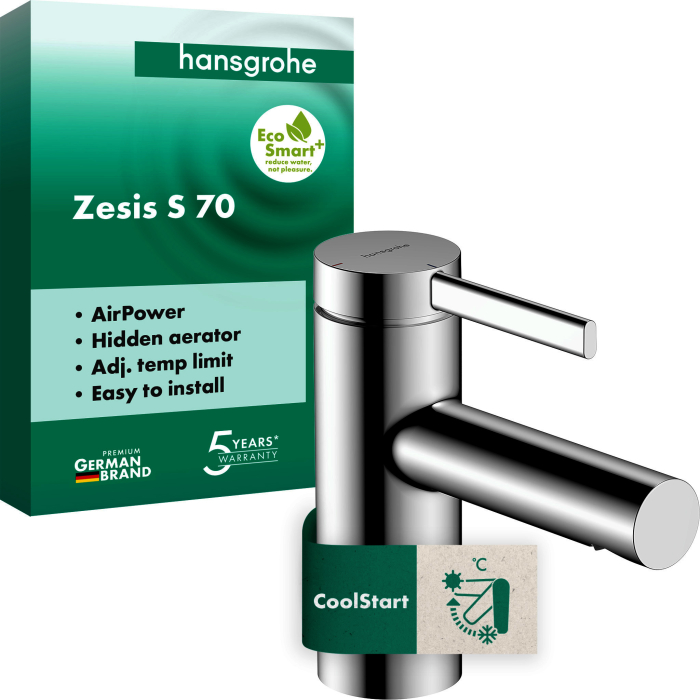

hansgrohe Zesis S Einhebel-Waschtischmischer 70 CoolStart ohne Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
HG Showerpipe Raindance Select chrom mit Kopfbrause Raindance S 240 2jetHG Showerpipe Raindance Select chrom mit Kopfbrause Raindance S 240 2jet
sanibel-Design-Eckventil rund selbstdichtend DN 15 (1/2") vcsanibel-Design-Eckventil rund selbstdichtend DN 15 (1/2") vc
sanibel-Universal-Designsiphon rund DN 32 (11/4") verchromtsanibel-Universal-Designsiphon rund DN 32 (11/4") verchromt
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 70
Ausladung: 105 mm
Auslaufhöhe: 74 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
Kaltwasser in Griff-Grundstellung
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Mittenabstand
0
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
70 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
105 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
140 mm
Oberfläche
verchromt
Modeltyp
74711XXX
Serie
Zesis S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625563113_74711000.pdf (1.3 MB)
InstallationshinweiseHansgrohe_4059625563113_hrgh2784_pdf.pdf (544 kB)
ZulassungHansgrohe_4059625563113_zul_9600025650_00_iz1_pdf.pdf (87 kB)
Fotorealistisches Farb-BildHansgrohe_4059625563113_hpr07842_tif.jpg (553 kB)
Fotorealistisches Farb-BildHansgrohe_4059625563113_hpr07842_tif.tif (7.6 MB)
Fotorealistisches Farb-BildHansgrohe_4059625563113_hpr08537_jpg.jpg (367 kB)
Fotorealistisches Farb-BildHansgrohe_4059625563113_hpr08537_jpg.tif (4.1 MB)
Unvermaßte StrichzeichnungHansgrohe_4059625563113_hzg03547_eps.jpg (36 kB)
Vermaßte StrichzeichnungHansgrohe_4059625563113_hmg03633_eps.jpg (51 kB)
Milieubild, BadszeneHansgrohe_4059625563113_har10448_tif.jpg (3.2 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10449_tif.jpg (2.6 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10454_tif.jpg (1.5 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10455_tif.jpg (2.3 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10456_tif.jpg (2.2 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10457_tif.jpg (2.3 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10698_tif.jpg (2.1 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10845_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10846_tif.jpg (2.1 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har10847_tif.jpg (1.2 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har12275_tif.jpg (2.8 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har12276_tif.jpg (3.5 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har12277_tif.jpg (4.1 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har12278_tif.jpg (2.5 MB)
Milieubild, BadszeneHansgrohe_4059625563113_har12280_tif.jpg (2.6 MB)
Detailbild/-ansichtHansgrohe_4059625563113_har10234_tif.jpg (1.3 MB)
Detailbild/-ansichtHansgrohe_4059625563113_har10239_tif.jpg (1.1 MB)
Detailbild/-ansichtHansgrohe_4059625563113_har11422_tif.jpg (2.4 MB)
CAD 3D-DatenHansgrohe_4059625563113_6pr_1000211201_aa_6pr_stp.stp (2.2 MB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_3ds.3ds (0.9 MB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_fbx.fbx (689 kB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_dwg.dwg (1.6 MB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_gsm.gsm (1.8 MB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_ifc.ifc (362 kB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_rfa.rfa (452 kB)
CAD 3D-DatenHansgrohe_4059625563113_sanitary_taps-mixers_hansgrohe_74711xxx-zesis-s-single-lever-basin-mixer-70_coolstart_no-waste-set_skp.skp (4.7 MB)
