HG WTM 100 Zesis S CoolStart mit Push-Open-Ablaufgarnitur chrom

99902858273 #1
99902858273 #199902858273 #299902858273 #399902858273 #499902858273 #599902858273 #699902858273 #799902858273 #899902858273 #999902858273 #1099902858273 #1199902858273 #1299902858273 #1399902858273 #1499902858273 #1599902858273 #1699902858273 #1799902858273 #1899902858273 #1999902858273 #20
Artikelnummer
99902858273
Werksnummer
74724000
Bestell-Code
HG74724000
Modell
74724XXX
Montagezeit (Bürgerle)
37 Min
Zolltarifnummer
84818011

hansgrohe Zesis S Einhebel-Waschtischmischer 100 CoolStart mit Push-Open Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 100
Ausladung: 115 mm
Auslaufhöhe: 104 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
Push-Open Ablaufgarnitur G 11/4
Material Ablaufgarnitur: Synthetik
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
Kaltwasser in Griff-Grundstellung
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
100 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
115 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
170 mm
Oberfläche
verchromt
Modeltyp
74724XXX
Serie
Zesis S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625564028_74724000.pdf (1.3 MB)
InstallationshinweiseHansgrohe_4059625564028_hrgh2784_pdf.pdf (544 kB)
ZulassungHansgrohe_4059625564028_zul_9600025650_00_iz1_pdf.pdf (87 kB)
Fotorealistisches Farb-BildHansgrohe_4059625564028_hpr07846_tif.jpg (496 kB)
Fotorealistisches Farb-BildHansgrohe_4059625564028_hpr07846_tif.tif (6.7 MB)

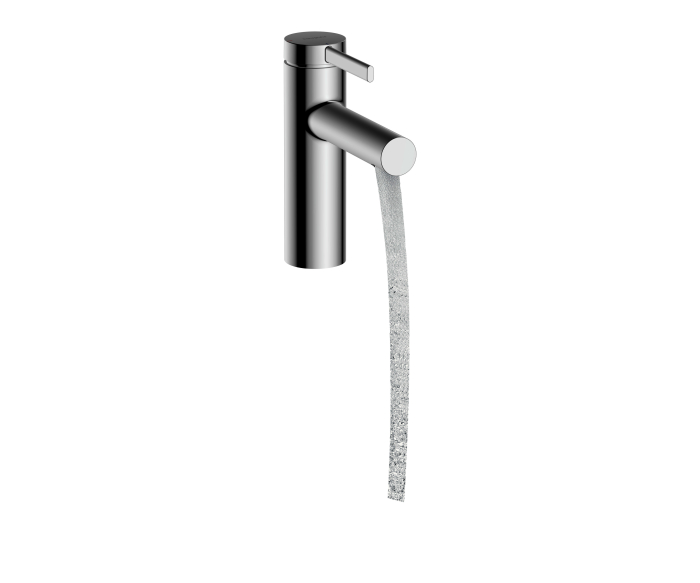

Fotorealistisches Farb-BildHansgrohe_4059625564028_hpr07508_tif.jpg (332 kB)
Fotorealistisches Farb-BildHansgrohe_4059625564028_hpr07508_tif.tif (12.9 MB)

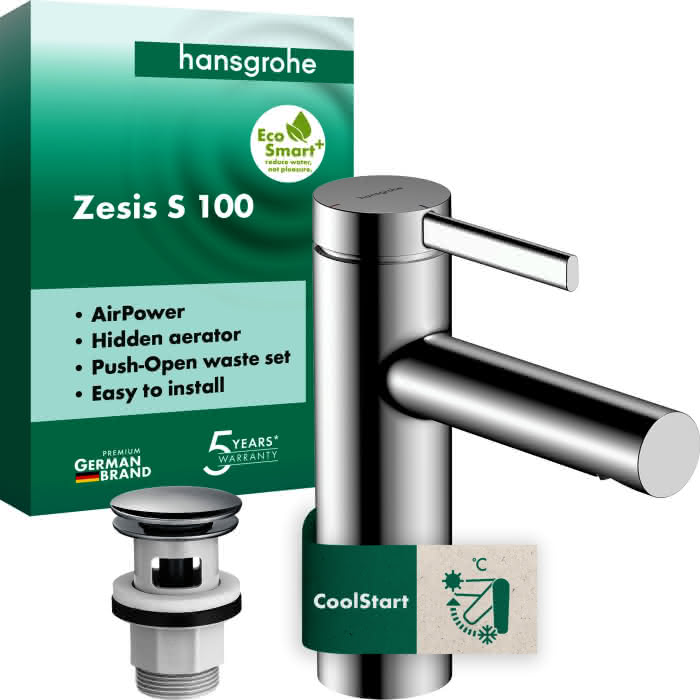

Fotorealistisches Farb-BildHansgrohe_4059625564028_hpr08546_jpg.jpg (409 kB)
Fotorealistisches Farb-BildHansgrohe_4059625564028_hpr08546_jpg.tif (4.5 MB)
Unvermaßte StrichzeichnungHansgrohe_4059625564028_hzg03548_eps.jpg (39 kB)
Vermaßte StrichzeichnungHansgrohe_4059625564028_hmg03635_eps.jpg (53 kB)
Milieubild, BadszeneHansgrohe_4059625564028_har10439_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10440_tif.jpg (2.3 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10441_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10447_tif.jpg (2.5 MB)

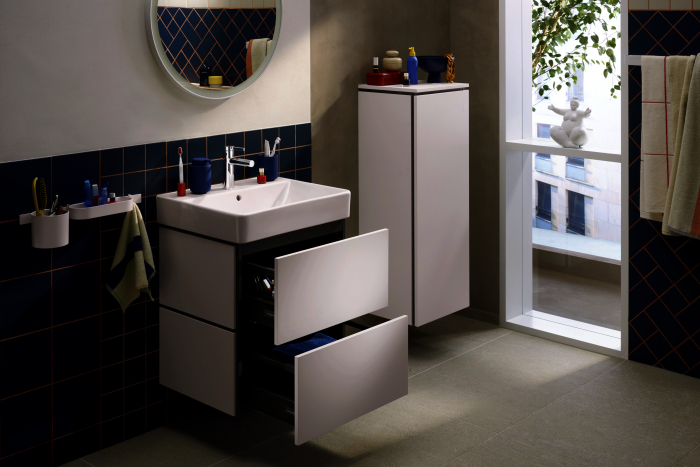

Milieubild, BadszeneHansgrohe_4059625564028_har10585_tif.jpg (1.8 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10596_tif.jpg (1.4 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10689_tif.jpg (2.2 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10690_tif.jpg (2.1 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10698_tif.jpg (2.1 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har10849_tif.jpg (1.8 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11496_tif.jpg (3.1 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11497_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11498_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11499_tif.jpg (1.3 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11500_tif.jpg (1.6 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11503_tif.jpg (1.3 MB)

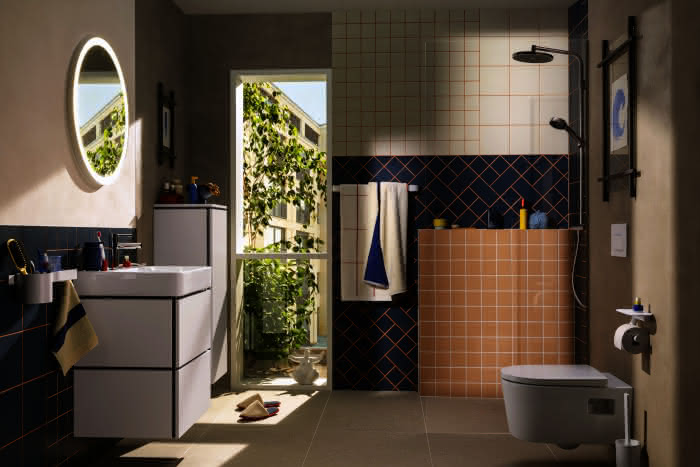

Milieubild, BadszeneHansgrohe_4059625564028_har11504_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625564028_har11505_tif.jpg (2.1 MB)
Detailbild/-ansichtHansgrohe_4059625564028_har10233_tif.jpg (1.2 MB)

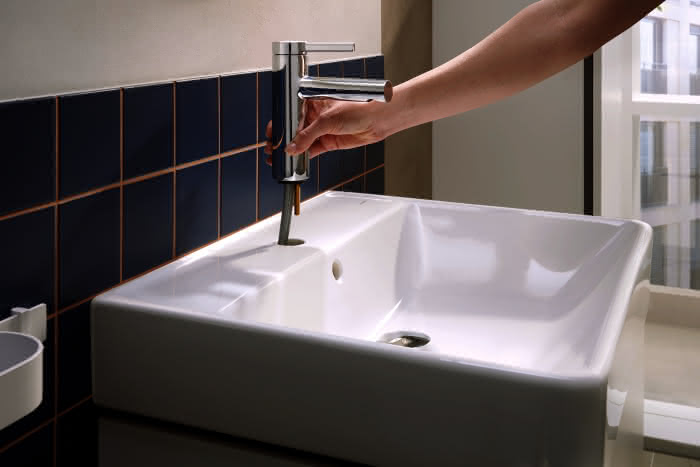

Detailbild/-ansichtHansgrohe_4059625564028_har10238_tif.jpg (1.1 MB)

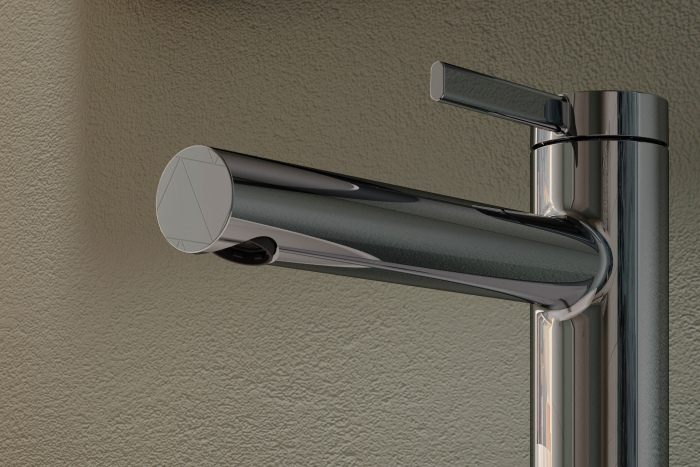

Detailbild/-ansichtHansgrohe_4059625564028_har11422_tif.jpg (2.4 MB)
CAD 3D-DatenHansgrohe_4059625564028_6pr_1000211187_aa_6pr_stp.stp (2.2 MB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_3ds.3ds (0.9 MB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_dwg.dwg (1.5 MB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_fbx.fbx (689 kB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_gsm.gsm (1.5 MB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_ifc.ifc (350 kB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_rfa.rfa (448 kB)
CAD 3D-DatenHansgrohe_4059625564028_sanitary_taps-mixers_hansgrohe_74724xxx-zesis-s-single-lever-basin-mixer-100_coolstart_push-open-waste-set_skp.skp (1.2 MB)
