SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG WTM 230 Zesis S CoolStart f.Waschsch. ohne Ablaufgarnitur chrom

99902858311 #1
99902858311 #199902858311 #299902858311 #399902858311 #499902858311 #599902858311 #699902858311 #799902858311 #899902858311 #999902858311 #1099902858311 #11
Artikelnummer
99902858311
Werksnummer
74731000
Bestell-Code
HG74731000
Modell
74731XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

hansgrohe Zesis S Einhebel-Waschtischmischer 230 CoolStart für Aufsatzwaschtische ohne Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 230
Ausladung: 178 mm
Auslaufhöhe: 233 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
Kaltwasser in Griff-Grundstellung
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Mittenabstand
0
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
230 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
178 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
300 mm
Oberfläche
verchromt
Modeltyp
74731XXX
Serie
Zesis S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625563045_74731000.pdf (909 kB)
InstallationshinweiseHansgrohe_4059625563045_hrgh2772_pdf.pdf (510 kB)
ZulassungHansgrohe_4059625563045_zul_9600025650_00_iz1_pdf.pdf (87 kB)

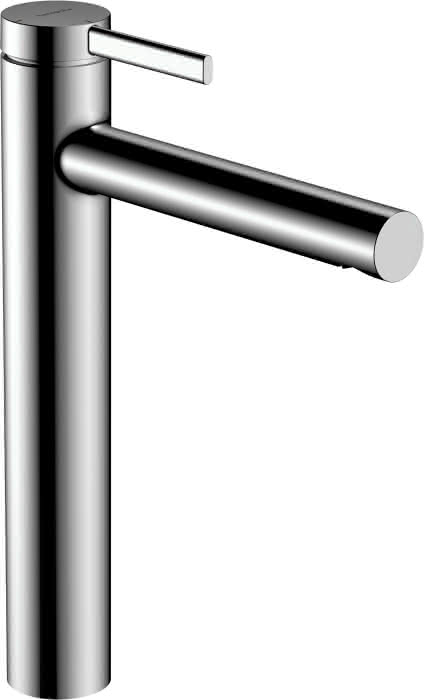

Fotorealistisches Farb-BildHansgrohe_4059625563045_hpr07849_tif.jpg (375 kB)
Fotorealistisches Farb-BildHansgrohe_4059625563045_hpr07849_tif.tif (5.4 MB)
Fotorealistisches Farb-BildHansgrohe_4059625563045_hpr08549_jpg.jpg (357 kB)
Fotorealistisches Farb-BildHansgrohe_4059625563045_hpr08549_jpg.tif (4.1 MB)

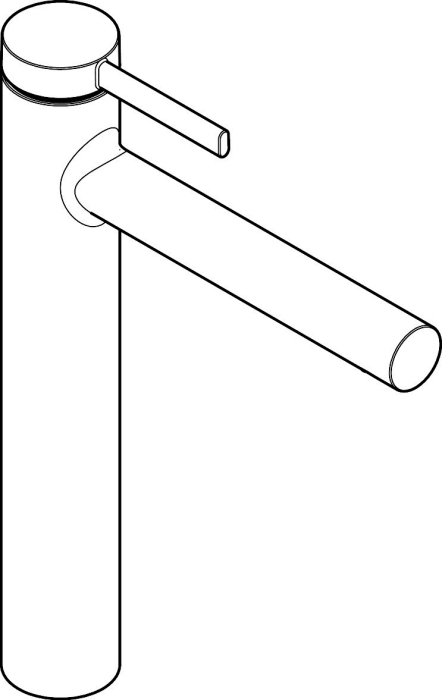

Unvermaßte StrichzeichnungHansgrohe_4059625563045_hzg03549_eps.jpg (52 kB)

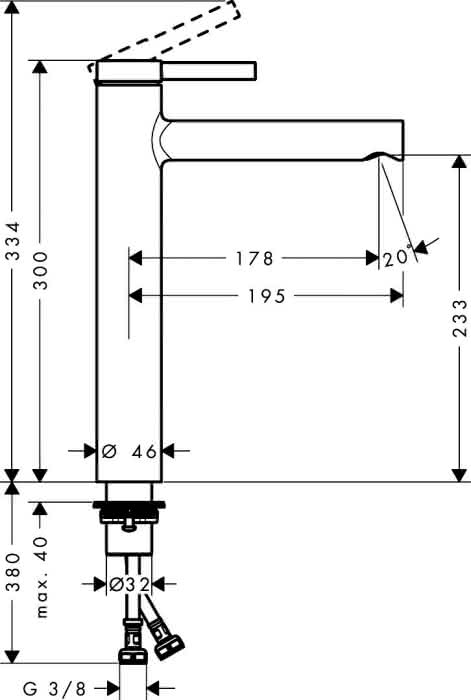

Vermaßte StrichzeichnungHansgrohe_4059625563045_hmg03637_eps.jpg (63 kB)
Milieubild, BadszeneHansgrohe_4059625563045_har10532_tif.jpg (2.5 MB)
Milieubild, BadszeneHansgrohe_4059625563045_har10533_tif.jpg (2.2 MB)
Milieubild, BadszeneHansgrohe_4059625563045_har10534_tif.jpg (2.3 MB)
Milieubild, BadszeneHansgrohe_4059625563045_har10536_tif.jpg (2.3 MB)
Milieubild, BadszeneHansgrohe_4059625563045_har10537_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625563045_har10538_tif.jpg (1.9 MB)

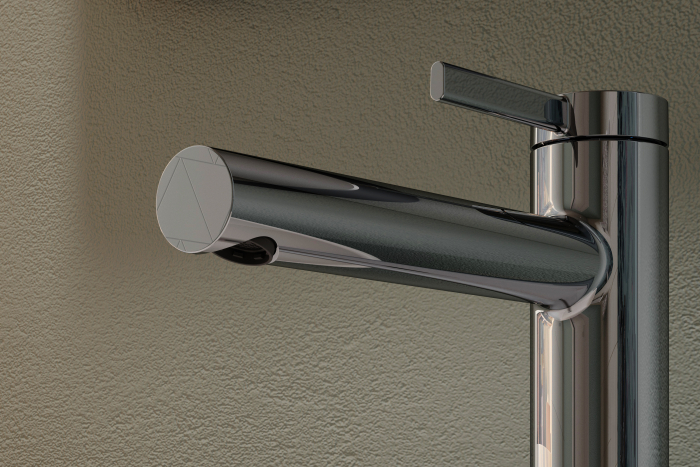

Detailbild/-ansichtHansgrohe_4059625563045_har11422_tif.jpg (2.4 MB)
CAD 3D-DatenHansgrohe_4059625563045_6pr_1000210974_aa_6pr_stp.stp (2.6 MB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_3ds.3ds (1 MB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_dwg.dwg (2.7 MB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_fbx.fbx (1.1 MB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_gsm.gsm (1.4 MB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_ifc.ifc (355 kB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_rfa.rfa (440 kB)
CAD 3D-DatenHansgrohe_4059625563045_sanitary_taps-mixers_hansgrohe_74731xxx-zesis-s-single-lever-basin-mixer-230_coolstart_wash-bowls_no-waste-set_skp.skp (1.2 MB)
Deeplink Herstellerseite
Serie Zesis S
