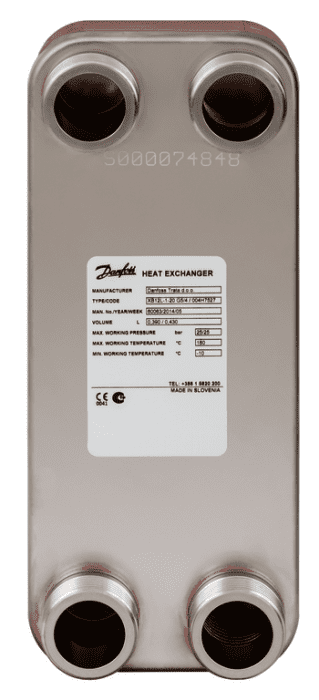

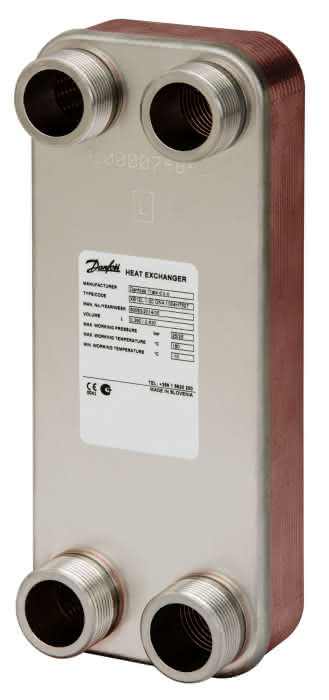

Danfoss gelöteter Wärmeübertrager MPHE XB 12M-1 90 PN25 G 5/4 A x 25mm
Artikelnummer
99901635145
Werksnummer
004H7551
Bestell-Code
DF004H7551
Montagezeit (Bürgerle)
56 Min
Zolltarifnummer
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 12M-1 90 PN25 G 5/4 A x 25mm
Beschreibung
Danfoss Dichtungsloser Plattenwärmeübertrager aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Plattentyp: M
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 90
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur. Starkwandige, flachdichtende Gewindeanschlüsse. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED). Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion. Längere Lebensdauer. Korrosionsbeständige Ausführung. Kompakte Bauweise. Reduzierter Druckverlust durch optimierte Strömungsverteilung. Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
GOST/RusslandSVGW/Schweiz VA/Dänemark
Fabrikat: Danfoss
Typ: XB12M-1
Bestell-Nr: ---
MicroPlate – Plattenwärmeübertrager XB12
Vorteile:
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch ihre einzigartige Plattenprägung übertragen MPHE Wärme effizienter als alle vorangegangenen Modelle.
Vorteile:
Weitere Informationen finden Sie unter: fernwaerme.danfoss.de (MPHE)
XB12 ist ein kupfergelöteter Wärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert und konfiguriert wurde. Wärmeübertrager XB12 sind mit den Plattenprägungen H, M und L sowie als 1-Kreis- (mit vier Anschlüssen) und 2-Kreis- Ausführung (mit sechs Anschlüssen) erhältlich. Wärmeübertrager können mithilfe der Danfoss-Berechnungssoftware „Hexact“ ausgelegt werden, die unter hexact.danfoss.com heruntergeladen werden kann.
Zulassung: Druckgeräte-Richtlinie 97/23/EG (DGRL)
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Max. Arbeitsdruck
25 bar
Max. Vorlauftemperatur
180 °C
Nenninnendurchmesser primär
1 1/4" (32)
Anzahl Platten
90
Werkstoff
rostfreier Stahl
Abstand der Anschlüsse von Mitte zu Mitte
234 mm
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Primärer Anschluss
Außengewinde
Ausführung
gelötet
Max. Druckdifferenz bei 20 °C
25 bar
Anschluss sekundär
Außengewinde
Temperatur sekundär
180 °C
Anzahl Platten
90
Höhe
286 mm
Breite
118 mm
Nenninnendurchmesser sekundär
1 1/4" (32)
Tiefe
118 mm
Geeignet für Dämmschale
Ja
Serie
XB12
