Artikelnummer
99901635673
Werksnummer
004H7561

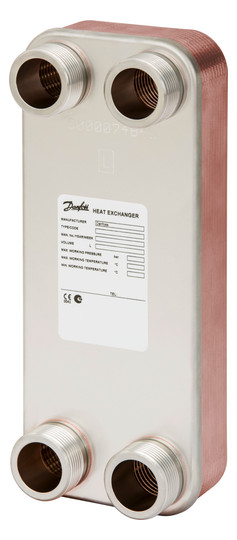

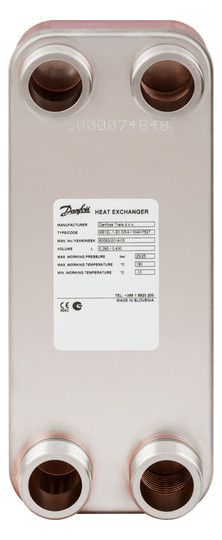

Danfoss gelöteter Wärmeübertrager MPHE XB 12L-1 26 PN25 G 1 A x 20mm
Artikelnummer
99902315203
Werksnummer
004H7663
Bestell-Code
DF004H7663
Zolltarifnummer
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 12L-1 26 PN25 G 1 A x 20mm
Beschreibung
Danfoss gelöteter Wärmeübertrager MPHE XB 12L-1 26 PN25 G 1 A x 20mm
Hersteller: Danfoss
Bestell-Nr.: ---
Hersteller: Danfoss
Bestell-Nr.: ---
MicroPlate – Plattenwärmeübertrager XB12
Vorteile:
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch ihre einzigartige Plattenprägung übertragen MPHE Wärme effizienter als alle vorangegangenen Modelle.
Vorteile:
Weitere Informationen finden Sie unter: fernwaerme.danfoss.de (MPHE)
XB12 ist ein kupfergelöteter Wärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert und konfiguriert wurde. Wärmeübertrager XB12 sind mit den Plattenprägungen H, M und L sowie als 1-Kreis- (mit vier Anschlüssen) und 2-Kreis- Ausführung (mit sechs Anschlüssen) erhältlich. Wärmeübertrager können mithilfe der Danfoss-Berechnungssoftware „Hexact“ ausgelegt werden, die unter hexact.danfoss.com heruntergeladen werden kann.
Zulassung: Druckgeräte-Richtlinie 97/23/EG (DGRL)
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Max. Arbeitsdruck
25 bar
Max. Vorlauftemperatur
180 °C
Nenninnendurchmesser primär
1" (25)
Anzahl Platten
26
Werkstoff
rostfreier Stahl
Abstand der Anschlüsse von Mitte zu Mitte
235 mm
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Primärer Anschluss
Außengewinde
Ausführung
gelötet
Max. Druckdifferenz bei 20 °C
25 bar
Anschluss sekundär
Außengewinde
Anzahl Platten
26
Höhe
289 mm
Breite
118 mm
Nenninnendurchmesser sekundär
1 1/4" (32)
Tiefe
118 mm
Geeignet für Dämmschale
Ja
Serie
XB12
