Artikelnummer
99901635213
Werksnummer
082G3455
Danfoss elektr. Stellantrieb AME20 stetig, ohne Sicherheitsfunktion
Artikelnummer
99901634216
Werksnummer
082G3015
Bestell-Code
DF082G3015
Zolltarifnummer
85011093

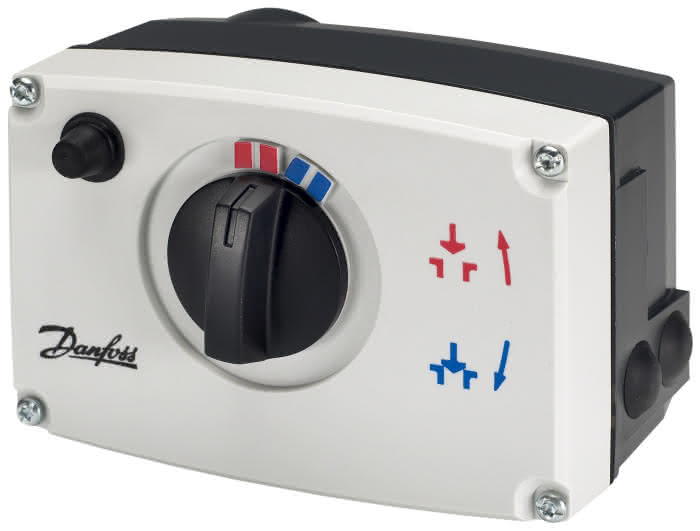

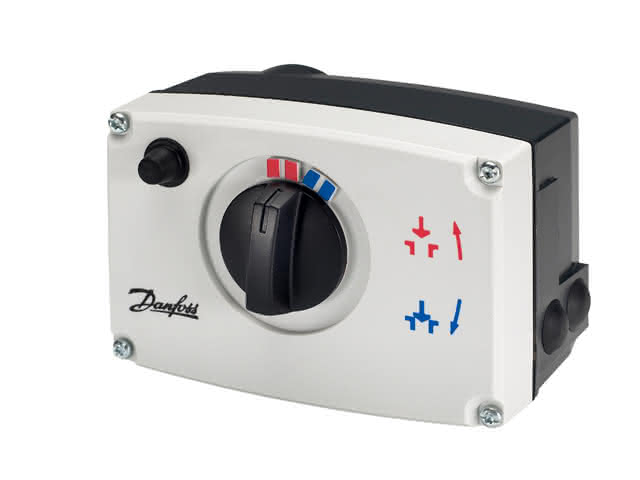

Danfoss elektr. Stellantrieb AME20 stetig, ohne Sicherheitsfunktion
Beschreibung
Danfoss elektrischer Stellantrieb Typ
AME20, für Ventile DN 15 - 50
Versorgungsspannung: 24 Vac, +10%-15%,
50 Hz
Leistungsaufnahme: 4 VA
Eingangssignal: 0(2)-10V, 0(4)-20mA
Stellgeschwindigk.: 15 s/mm
Stellkraft: 450 N
Hub max.: -
Handverstellung: mechanisch
Schaltkontakte: keine
Umgebungstemperatur: 0 - 55 C
Schutzart: IP 54
Fabrikat: Danfoss
Typ: AME20
Bestell-Nr.: ---
AME20, für Ventile DN 15 - 50
Versorgungsspannung: 24 Vac, +10%-15%,
50 Hz
Leistungsaufnahme: 4 VA
Eingangssignal: 0(2)-10V, 0(4)-20mA
Stellgeschwindigk.: 15 s/mm
Stellkraft: 450 N
Hub max.: -
Handverstellung: mechanisch
Schaltkontakte: keine
Umgebungstemperatur: 0 - 55 C
Schutzart: IP 54
Fabrikat: Danfoss
Typ: AME20
Bestell-Nr.: ---
Stellantriebe für die modulierende Regelung
AME10, AME20, AME30
AME13, AME23, AME33 – mit Sicherheitsfunktion (Antriebsstange ausfahrend) gemäßDINEN14597
Die fortschrittliche Konstruktion umfasst eine lastabhängige Abschaltung zum Schutz von Stellantrieb und Ventil vor Überlast. Das digitale Rückmeldesignal zum Anzeigen der Ventilendlagen ist an der Klemme4 oder 5 verfügbar. Leichte und robuste Bauweise Integrierte Diagnose-LED und Betriebsdatenerfassung Gemäß DINEN14597 zertifizierte Sicherheitsfunktion
AME10, AME20, AME30
AME13, AME23, AME33 – mit Sicherheitsfunktion (Antriebsstange ausfahrend) gemäßDINEN14597
Die Stellantriebe mit Sicherheitsfunktion (AME13, AME23, AME33) und ohne Sicherheitsfunktion (AME10, AME20, AME30) werden hauptsächlich in Kombination mit den Ventilen VS, VM, VB oder AVQM und VMV (nur mit AME 10) ventile. Die Sicherheitsfunktion wird automatisch bei Stromausfall oder einer durch das Sicherheitsthermostat abgeschalteten Spannungsversorgung aktiviert. Die Stellantriebe passen den Hub automatisch an die Ventilendlagen an. Dies führt zu einer kürzeren Inbetriebnahmezeit.
Die Stellantriebe weisen folgende besondere Eigenschaften auf:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Hublänge
10 mm
Netzspannung
24 V
Werkstoff des Gehäuses
Kunststoff
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Hilfskontakte
Nein
Umgebungstemperatur
55 °C
Mit Nullspannungsrücklauf
Nein
Schutzart (NEMA)
2
Höhe
123 mm
Breite
163 mm
Tiefe
168 mm
Netzspannung
24 V AC
Hublänge
10 mm
Selbsteinstellbare Schlaglänge
Ja
Werkstoff des Gehäuses
Kunststoff
Laufzeit
0 s
Schutzart (IP)
IP54
Steuersignal
0-10 V
Zustandsmeldung
0-10 V
Mit mechanischem Standanzeiger
Ja
Übertragung
magnetisch
Arbeitsbereich einstellbar
Ja
Handbedienung
Ja
Explosionsgeschützt
Nein
Serie
AME
