HeizungRegelungstechnikAntriebe
Danfoss GmbH

Danfoss elektr, Stellantrieb AME 658 SU 24V, 2000N, 3Pkt, stetig, m,Sich,-fkt,

99901842269 #1
99901842269 #199901842269 #2
Artikelnummer
99901842269
Werksnummer
082G3450
Bestell-Code
DF082G3450
Montagezeit (Bürgerle)
20 Min
Zolltarifnummer
85011093

Danfoss elektr. Stellantrieb AME 658 SU 24V, 2000N, 3Pkt., stetig, m.Sich.-fkt.,

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis

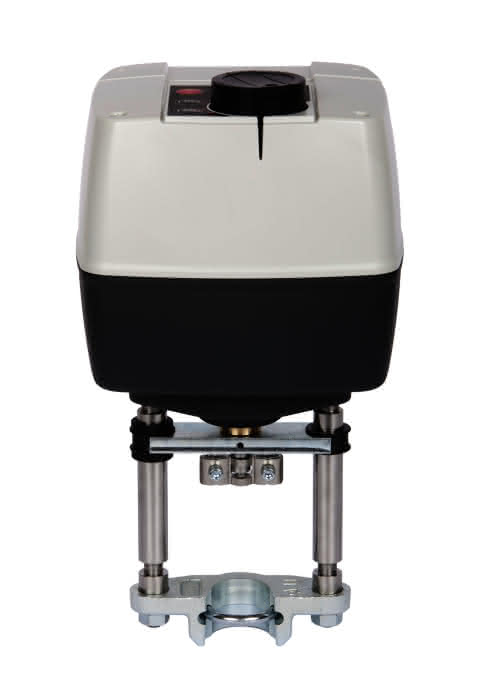

Danfoss elektr. Stellantrieb Typ AME 658SU

mit Sicherheitsfunktion ohne Typprüfung(Antriebsstange einfahrend) für Ventile DN 15 - 250 passend für Ventilserien: AFQM, VFG(S)2, VFU2, VFM2, VF2/3(ab DN100) Versorgungsspannung 24 VAC/VDC Leistungsaufnahme 19,2 VA Stellkraft 2000 N Hub max. 50 mm Handverstellung elektrisch Umgebungstemperatur -0...+ 55°C Schutzart IP 54 nach EN 60529 Einbaulage beliebig Thermischer Überlastschutz Kraftabhängige Endabschaltung Elektrisch einstellbare Ventilhubbegrenzung Einstellbare Kennlinienoptimierung Ein- und Ausgangssignale galvanisch getrennt



  • Eingangssignal: 0(4) - 20 mA oder 0(2) - 10 V dc und 3-Punkt

  • Ausgangssignal: 0(4) - 20 mA oder 0(2) - 10 V dc,


    • unabhängig vom Eingangssignal Stellzeit 2 oder 6s/mm wählbar



  • Optional: Bluetooth-Schnittstelle


    • Fabrikat: Danfoss
    Typ: AME658SU
    Bestell-Nr.: ---

    Spezifikationen
    Hublänge
    50 mm
    Geeignet für Ventile
    Ja
    Geeignet für Belüftungsarmaturen
    Nein
    Hilfskontakte
    Nein
    Umgebungstemperatur
    55 °C
    Mit Nullspannungsrücklauf
    Nein
    Schutzart (NEMA)
    2
    Höhe
    203 mm
    Breite
    210 mm
    Tiefe
    425 mm
    Netzspannung
    24 V DC
    Hublänge
    50 mm
    Selbsteinstellbare Schlaglänge
    Ja
    Werkstoff des Gehäuses
    Kunststoff
    Schutzart (IP)
    IP54
    Steuersignal
    0-10 V
    Zustandsmeldung
    0-10 V
    Mit mechanischem Standanzeiger
    Ja
    Übertragung
    magnetisch
    Arbeitsbereich einstellbar
    Ja
    Handbedienung
    Ja
    Max. elektrische Leistungsaufnahme
    19 VA
    Explosionsgeschützt
    Nein
    Serie
    AME
    Downloads und BauDocs

    Alle

    Angebot
    Baustellenvorbereitung
    Baustellenübergabe
    DatenblattDF_STANDARD_5710104037370_ai164086478959de-000902.pdf (2.4 MB)
    BedienungsanleitungDF_STANDARD_5710104037370_aq16838647712301-010603.pdf (9.3 MB)
    PlanungsanleitungDF_STANDARD_5710104037370_ab433044178502de-de0101.pdf (9.8 MB)
    Fotorealistisches Farb-BildDF_STANDARD_5710104037370_id048042278016-0101.tif (69 MB)
    Fotorealistisches Farb-BildDF_STANDARD_5710104037370_id048042278016-0101_preview.jpg (225 kB)
    Deeplink Herstellerseite
    Datenblattame655_658_sd_su.pdf (9.02 MB)
    Datenblattame655_658_sd_su.pdf (9.02 MB)
    Serie AME
