comfort (ATEC) Abgas-Kontrollbogen 87 Grad, DN160
Ürün numarası
52120538680
Seri numarası
6166030
Sipariş kodu
ATEC6301
montaj zamanı (Bürgerle)
14 dakika
Gümrük tarife numarası
39174000

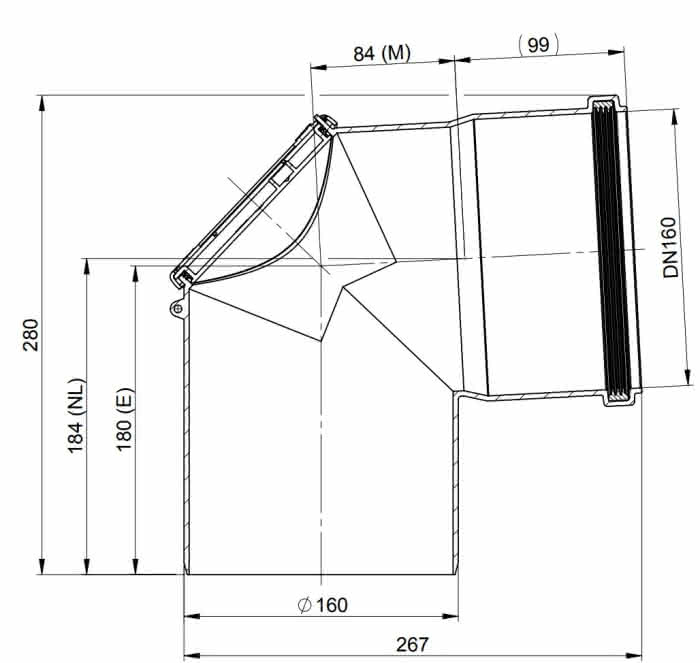

comfort-87Grad-Kontroll-Bogen DN160 Nr. 6301CBS
Tanim
Bei Artikel-Nr. 6166030 handelt es sich um einen Artikel aus der Produktserie EINWANDIGE - ABGASSYSTEME. Einwandige Abgasleitung in starrer oder flexibler Bauweise, für den Einbau in Schornsteine oder InstallationsschÄchte mit LA90/LA30-Schutzziel.
Die Abgasleitung ist für eine heizgeräteunabhängige Verwendung für Öl- und Gasbrennwertgeräte, BHKW´s oder gasbetriebene Wärmepumpen nach der Bauprodukterichtlinie geprüft. Die universelle Verwendbarkeit für unterschiedliche Heizsysteme ist durch die Kennzeichnung nach DIN EN 14471 mit EG-Konformitätserklärung nachgewiesen. Alle abgasberührten Bauteile bestehen aus anthrazit-farbigem, UV-stabilisiertem PP-Kunststoff.
Bei der Montage sind die Angaben und Montagevorschriften des Herstellers, das örtliche Baurecht, die Techn. Regelwerke und DIN-/EN-Normen zu berücksichtigen. Vor Montagebeginn ist eine Abstimmung mit dem bevollmächtigten Bezirksschornsteinfeger vorzunehmen.
Einwandiges Abgasformstück, 2 Anschlüsse
Form
Inspektionsstück Bogen
Werkstoff
Kunststoff
Werkstoffgüte
Polypropylen (PP)
Oberflächenschutz
unbehandelt
Oberflächenbehandlung
unbehandelt
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Positiv (Überdruck)
Ja
Nass (kondensierend)
Ja
Negativ (Unterdruck)
Ja
Trocken (nicht kondensierend)
Ja
Außendurchmesser Anschluss 1
160 mm
Außendurchmesser Anschluss 2
175 mm
Innendurchmesser Anschluss 1
153 mm
Innendurchmesser Anschluss 2
160 mm
Wandstärke
3,5 mm
Anschluss 1
Einschubende
Anschluss 2
Muffe mit Abdichtung
Produktionsart
nahtlos
Bogenausführung
Segmentbogen
Nur geeignet für die Luftzufuhr
Nein
Farbe
anthrazit
RAL-Nummer
7.021
Mit Lippenring
Ja
Anzahl der Lippen
3
Stand der Lippen
gerade
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Winkel des Bogens
87 °
Länge Anschluss 1
184 mm
Arbeitslänge Anschluss 1
184 mm
Länge Anschluss 2
183 mm
