Viega Bogen 90 Grad Sanpress XL 2216XL in 108,0mm Rotguss
Ürün numarası
77060201100
Seri numarası
350703
Sipariş kodu
SPB90108
Model
2216XL
montaj zamanı (Bürgerle)
22 dakika
Gümrük tarife numarası
74122000
Paketlenebilir
Evet

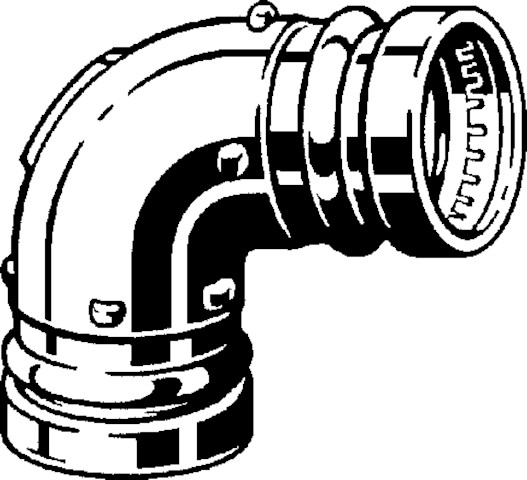

Viega Sanpress XL-Bogen 90° mit SC-Contur Rotguss, Modell 2216XL d: 108,0
Tanim
Sanpress XL-Bogen 90°mit SC-Contur- Rotguss- PressanschlüsseAusstattung Dichtelemente EPDM, SchneidringeModell 2216XLArtikelnummer 350 703d (Rohraußendurchmesser): 108,0
Sanpress XL-Bogen 90°mit SC-Contur- Rotguss- PressanschlüsseAusstattung Dichtelemente EPDM, Schneidringe
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Radius des Bogens
77 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 100
Rohraußendurchmesser Anschluss 1
108 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 100
Rohraußendurchmesser Anschluss 2
108 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zeta-Wert
0,6
Zugfest
Ja
Länge
140 mm
Länge Anschluss 1
140 mm
Arbeitslänge Anschluss 1
77 mm
Länge Anschluss 2
140 mm
Arbeitslänge Anschluss 2
77 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
VdS-geprüft
Ja
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
