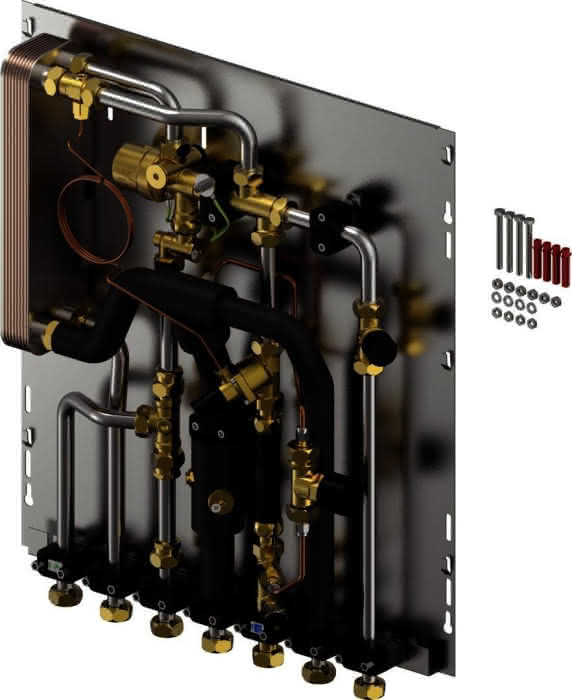

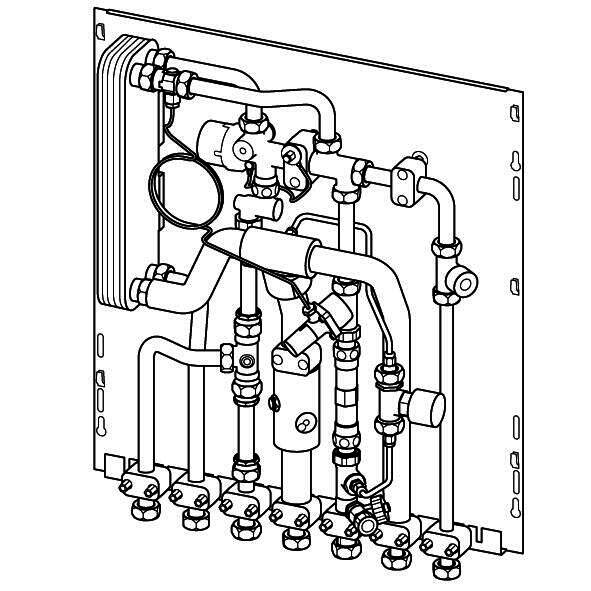

Uponor Combi Port M-Pro Frischwasserstation RC 15 St BP DT ZV
Ürün numarası
99902271757
Seri numarası
1093777
Sipariş kodu
UP1093777
montaj zamanı (Bürgerle)
1 saat 41 dakika
Gümrük tarife numarası
84191900
Uponor Combi Port M-Pro Wohnungsstation RC 15 St BP DT ZV
Tanim
Spezifikation:
- Anschlüsse komplett montiert und druckgeprüft
- Rohrschellen aus Kunststoff zur Schall- und Wärmeentkopplung
- DVGW zertifizierter PM-Regler mit gebrauchsmustergeschützter Abdichtungstechnik
- Wärmedämmung an den Zuleitungen
- Thermostatisches Bypass-Ventil
- Kaltwasserabgang
- Passtück für Wärmemengenzähler 110 mm x 3/4"
- Passtück für Wasserzähler 110 mm x 3/4"
- Entlüftungs- und Entleerungsventile
- Schmutzfänger für Kaltwasser 0,5 mm
- Schmutzfänger im Heizungsvorlauf Primär 0,5 mm
- Anschlussmöglichkeit eines Potentialausgleichs
- Max. Betriebsdruck Heizung: PN10
- Max. Betriebsdruck Trinkwasser: PN10
- Max. Betriebstemperatur : 85 °C
- Max. Differenzdruck Primärkreislauf Heizung: 2,5 bar
- Min. Druck Trinkwasser: 2,0 bar
- Material der Trinkwasserarmaturen: CW617N
- Material der Heizungsarmaturen: CW617N, CW614N
- Material Rohrleitungen: Edelstahl 1.4401

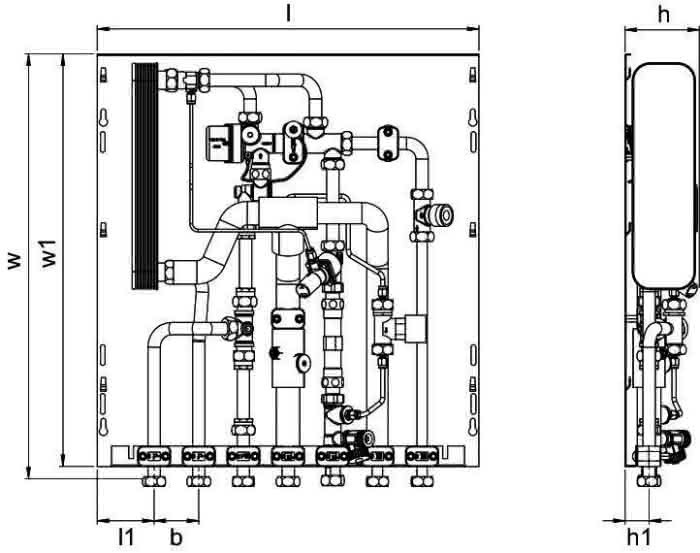

- Abmessungen: B/H/T 556 x 620 x 110 mm
Anwendung:
- Dezentrale Warmwasserbereitung im Durchflussverfahren
- Anschluß von Fußbodenheizungen
- Anschluß von Radiatorheizungen
Zertifikate:
- DVGW
- Hochleistungswärmetauscher aus Edelstahl (VacInox gelötet)
- Differenzdruckregelung
- Manuelles Zonenventil zum Heizen
- RC-Version für die Trinkwassererwärmung und Direktheizung mit Heizkörperanschluss (kein Mischkreis).
Austattungscodes:
- 15,19 - Warmwasserkapazität (l/min)
- St - Hochleistungswärmetauscher aus Edelstahl (VacInox gelötet) für die Warmwasserbereitung
- BP - Funktion zur Vorwärmung der Versorgungsleitungen
- DI - Primärer Differenzdruckregler am Eingang der Station
- ZM - Zirkulationsmodul für die Trinkwassererwärmung mit Sicherheitsventil, Zirkulationspumpe und Differenzdruckregler
- ZV - Zonenventil im Rücklauf des Wohnungsheizkreises ohne Stellantrieb
- Anschlüsse komplett montiert und druckgeprüft
- Rohrschellen aus Kunststoff zur Schall- und Wärmeentkopplung
- DVGW zertifizierter PM-Regler mit gebrauchsmustergeschützter Abdichtungstechnik
- Wärmedämmung an den Zuleitungen
- Thermostatisches Bypass-Ventil
- Kaltwasserabgang
- Passtück für Wärmemengenzähler 110 mm x 3/4"
- Passtück für Wasserzähler 110 mm x 3/4"
- Entlüftungs- und Entleerungsventile
- Schmutzfänger für Kaltwasser 0,5 mm
- Schmutzfänger im Heizungsvorlauf Primär 0,5 mm
- Anschlussmöglichkeit eines Potentialausgleichs
- Max. Betriebsdruck Heizung: PN10
- Max. Betriebsdruck Trinkwasser: PN10
- Max. Betriebstemperatur : 85 °C
- Max. Differenzdruck Primärkreislauf Heizung: 2,5 bar
- Min. Druck Trinkwasser: 2,0 bar
- Material der Trinkwasserarmaturen: CW617N
- Material der Heizungsarmaturen: CW617N, CW614N
- Material Rohrleitungen: Edelstahl 1.4401
- Abmessungen: B/H/T 556 x 620 x 110 mm
Anwendung:
- Dezentrale Warmwasserbereitung im Durchflussverfahren
- Anschluß von Fußbodenheizungen
- Anschluß von Radiatorheizungen
Zertifikate:
- DVGW
- Hochleistungswärmetauscher aus Edelstahl (VacInox gelötet)
- Differenzdruckregelung
- Manuelles Zonenventil zum Heizen
- RC-Version für die Trinkwassererwärmung und Direktheizung mit Heizkörperanschluss (kein Mischkreis).
Austattungscodes:
- 15,19 - Warmwasserkapazität (l/min)
- St - Hochleistungswärmetauscher aus Edelstahl (VacInox gelötet) für die Warmwasserbereitung
- BP - Funktion zur Vorwärmung der Versorgungsleitungen
- DI - Primärer Differenzdruckregler am Eingang der Station
- ZM - Zirkulationsmodul für die Trinkwassererwärmung mit Sicherheitsventil, Zirkulationspumpe und Differenzdruckregler
- ZV - Zonenventil im Rücklauf des Wohnungsheizkreises ohne Stellantrieb
Die Komplettstation versorgt Wohnungen mit Heizung und Trinkwarmwasser.
Die Station montiert auf einer Montageplatte mit Anschlussschiene verfügt über eine planungsgünstige Bautiefe von 110mm.
Der edelstahlgelötete Hochleistungs-Plattenwärmetauscher mit der revolutionären ConBraze Prägung versorgt die Wohnung mit Warmwasser.
Der hochwertige Proportionalmengenregler (PM-Regler) mit DVGW/KTW-Zertifizierung (ohne Hilfsenergie), hat eine spezielle Innenbeschichtung, dadurch wird eine Kalkablagerung an der Stößel-Stange und im Innenraum vermieden.
Über den PM-Regler wird die Vorrangschaltung für Warmwasserbereitung gewährleistet. Durch das Zonenventil wird der sekundäre Volumenstrom der Wohnungsheizung eingestellt.
Optional kann ein Stellantrieb montiert werden.
Im Primärrücklauf ist eine Wärmezähler-Strecke mit Passstück 110mm x 3/4"AG montiert.
Der Primärvorlauf verfügt über ein Reduzierstück M10x1 mm für direkt tauchende Temperaturfühler.
Wir empfehlen Wärmezähler der Größe QN 1,5 m3/h mit schnellen Temperatur-Zyklus und kurzem Integrationsintervall bzw. Ultraschallzähler zu verwenden.
7 Stück Überwurfmuttern 3/4" flachdichtend für Heizungsvor- und Rücklauf sowie Kalt-und Warmwasser-Anschluss.
Die Edelstahl-Rohrleitungen sind mit schall- und thermischer Entkoppelung auf der Grundplatte montiert.
Primär VL und sekundär VL-Leitungen werden gedämmt um Wärmeabstrahlung zu vermeiden.
Ein zusätzlich eingebauter Schmutzfänger im Primärvorlauf und Kaltwassereingang hält die Anlage sauber.
Weitere Stationsbauteile sind:
- Die Kaltwasserstrecke, ausgestattet mit zwei 3/4" x 110 mm Passstücken aus Edelstahl, das erste ist für die Gesamtzählung, das zweite für die Warmwasserzählung, zur optionalen Verwendung.
- Im Rücklauf ist eine Entleerung mit Spülfunktion und Anschluss für einen Schlauch in 3/4" montiert.
- Thermostatisches-Temperatur-Vorhaltemodul (TTV) dient zur Absicherung der Vorlauftemperatur.
- Differenzdruckregler (DRG) im Primärheizungsrücklauf, Einstellbereich 5-300 mbar.
Technische Daten:
- Betriebsdruck: PN 10
- Heizleistung Whg.: 10 kW
- Spreizung: 20 K
- Anschluss: 3/4" IG
- Warmwasser bei 65 Grad C
im Heizungsvorlauf
- Zapfmenge: 15 l/min
- TW - Ein: 10 Grad C
- Erwärmung um: 40 K
- TWW - Aus: 50 Grad C
- Gesamt Volum: 815 l/h
- Druckverlust HZ 0,22 bar
- TWW - Leistung: 42 kW
(ohne WMZ)
- Min.-Kaltwasserdruck: 2 bar
- Max. Betriebstemp.: 90 Grad C
Außenmaße Montagerückwand:
- Breite: 556mm
- Höhe: 600mm
- Tiefe: 110mm
Gewicht: ca. 11,9 kg
Typ: RC 15 St BP DT ZV
Die Station montiert auf einer Montageplatte mit Anschlussschiene verfügt über eine planungsgünstige Bautiefe von 110mm.
Der edelstahlgelötete Hochleistungs-Plattenwärmetauscher mit der revolutionären ConBraze Prägung versorgt die Wohnung mit Warmwasser.
Der hochwertige Proportionalmengenregler (PM-Regler) mit DVGW/KTW-Zertifizierung (ohne Hilfsenergie), hat eine spezielle Innenbeschichtung, dadurch wird eine Kalkablagerung an der Stößel-Stange und im Innenraum vermieden.
Über den PM-Regler wird die Vorrangschaltung für Warmwasserbereitung gewährleistet. Durch das Zonenventil wird der sekundäre Volumenstrom der Wohnungsheizung eingestellt.
Optional kann ein Stellantrieb montiert werden.
Im Primärrücklauf ist eine Wärmezähler-Strecke mit Passstück 110mm x 3/4"AG montiert.
Der Primärvorlauf verfügt über ein Reduzierstück M10x1 mm für direkt tauchende Temperaturfühler.
Wir empfehlen Wärmezähler der Größe QN 1,5 m3/h mit schnellen Temperatur-Zyklus und kurzem Integrationsintervall bzw. Ultraschallzähler zu verwenden.
7 Stück Überwurfmuttern 3/4" flachdichtend für Heizungsvor- und Rücklauf sowie Kalt-und Warmwasser-Anschluss.
Die Edelstahl-Rohrleitungen sind mit schall- und thermischer Entkoppelung auf der Grundplatte montiert.
Primär VL und sekundär VL-Leitungen werden gedämmt um Wärmeabstrahlung zu vermeiden.
Ein zusätzlich eingebauter Schmutzfänger im Primärvorlauf und Kaltwassereingang hält die Anlage sauber.
Weitere Stationsbauteile sind:
- Die Kaltwasserstrecke, ausgestattet mit zwei 3/4" x 110 mm Passstücken aus Edelstahl, das erste ist für die Gesamtzählung, das zweite für die Warmwasserzählung, zur optionalen Verwendung.
- Im Rücklauf ist eine Entleerung mit Spülfunktion und Anschluss für einen Schlauch in 3/4" montiert.
- Thermostatisches-Temperatur-Vorhaltemodul (TTV) dient zur Absicherung der Vorlauftemperatur.
- Differenzdruckregler (DRG) im Primärheizungsrücklauf, Einstellbereich 5-300 mbar.
Technische Daten:
- Betriebsdruck: PN 10
- Heizleistung Whg.: 10 kW
- Spreizung: 20 K
- Anschluss: 3/4" IG
- Warmwasser bei 65 Grad C
im Heizungsvorlauf
- Zapfmenge: 15 l/min
- TW - Ein: 10 Grad C
- Erwärmung um: 40 K
- TWW - Aus: 50 Grad C
- Gesamt Volum: 815 l/h
- Druckverlust HZ 0,22 bar
- TWW - Leistung: 42 kW
(ohne WMZ)
- Min.-Kaltwasserdruck: 2 bar
- Max. Betriebstemp.: 90 Grad C
Außenmaße Montagerückwand:
- Breite: 556mm
- Höhe: 600mm
- Tiefe: 110mm
Gewicht: ca. 11,9 kg
Typ: RC 15 St BP DT ZV
