UWS Anschlussver. Racun300/Adv./Adv.Plus
Ürün numarası
99903035590
Seri numarası
100481-2
Sipariş kodu
UWS1004812
Gümrük tarife numarası
73072910

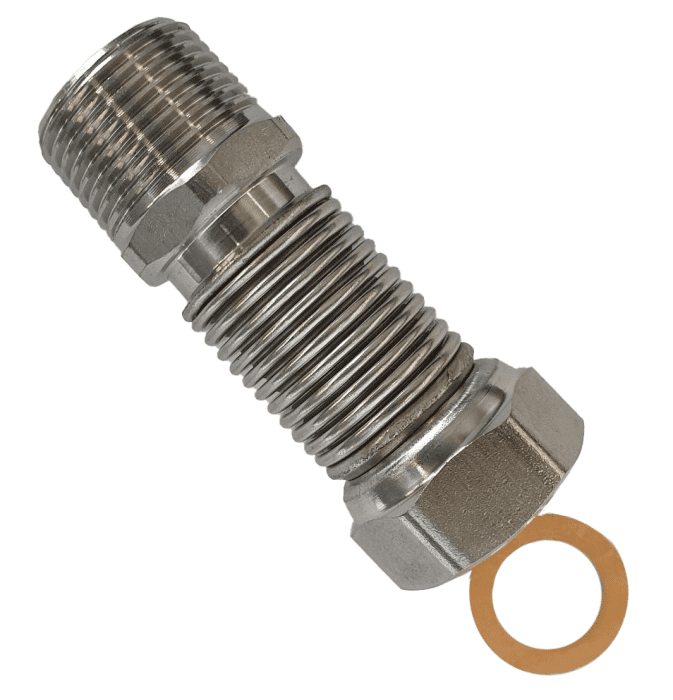

Anschlussverbindung UWS Heaty Racun 300 / Advanced / Advanced Plus
Tanim
Anschlussverbindung bestehend aus flexiblem Edelstahlwellrohr 3/4"
75 - 130 mm inkl. Dichtung
Zolltarifnummer: 73072910
75 - 130 mm inkl. Dichtung
Zolltarifnummer: 73072910
Die Anschlussverbindung ist als Ersatzteil passend zu UWS Heaty Racun 300 / Advanced / Advanced Plus einsetzbar.
kein Verwendungshinweis notwendig
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
sonstige
Ausführung
2-teilig
Winkel des Bogens
0 °
Radius des Bogens
0 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Rohraußendurchmesser Anschluss 1
26,4 mm
Wanddicke Anschluss 1
0,6 mm
Wandstärke Verbindungsrohr, Anschluss 1
0,6 mm
Anschluss 1
Außengewinde (metrisch)
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Rohraußendurchmesser Anschluss 2
26,4 mm
Wanddicke Anschluss 2
4 mm
Wandstärke Verbindungsrohr, Anschluss 2
4 mm
Anschluss 2
Überwurfmutter
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
Edelstahl
Druckstufe Flansch (ANSI)
sonstige
Druckstufe Flansch (PN)
sonstige
Druckstufe Flansch (JIS)
sonstige
Druckstufe Flansch (BS)
sonstige
Material Dichtung
sonstige
Mit Stoßnocken
Nein
Zeta-Wert
2
Zugfest
Ja
Länge
130 mm
Länge Anschluss 1
22,7 mm
Arbeitslänge Anschluss 1
15,5 mm
Länge Anschluss 2
26,5 mm
Arbeitslänge Anschluss 2
17,3 mm
Schlüsselweite
27 mm
Schlüsselweite Überwurfmutter
30 mm
Anzugsdrehmoment
30 - 50 Nm
Mediumtemperatur (Dauerbetrieb)
80 °C
Max. Arbeitsdruck bei 20 °C
10 bar
Max. Betriebsdruck bei max. Mediumtemperatur
8 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
SN8
Standard Dimension Ratio (SDR)
25
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
FM-Prüfung
Nein
LPCB-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
UL-Prüfung
Nein
DIN-CERTCO-Zertifikat
Nein
VdS-geprüft
Nein
Mit TÜV-Zulassung
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
Zertifiziert nach NF 545
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
KOMO-Prüfsiegel
Nein
Gastec QA - AR 214 (H2)
Nein
Typenzulassung nach BBR/EKS
Nein
