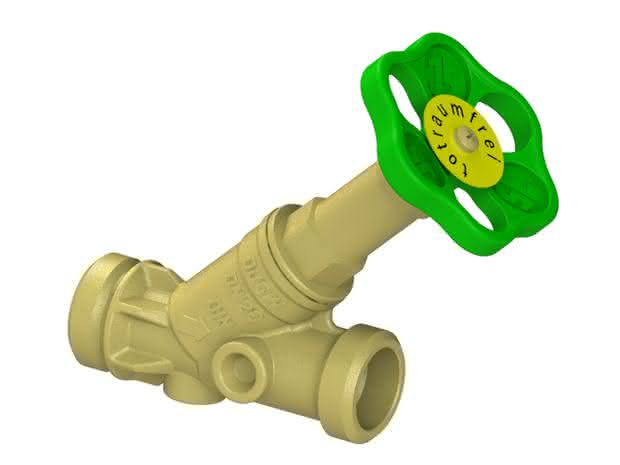

Schlösser Freistromventil Multi Nr.1572 nichtsteigend DN20x1"AG
Ürün numarası
20011930100
Seri numarası
0015722000001
Sipariş kodu
SR15722025
montaj zamanı (Bürgerle)
20 dakika
Gümrük tarife numarası
84818081
JS Freistromventil, mit Außengewinde MULTI, ohne Entleerung, mit nicht steigender Spindel, DN20, Außengewinde 1", DVGW geprüft
Tanim
---
Schlösser Freistromventil
Anschluss: AG, ohne Entleerung
Ausführung: MULTI
z.B. Stahl-/ Verbundrohr
nichtsteigende Spindel
Werkstoff nach TrinkwV und UBA
Gehäuse Messing
Oberteil Messing
Dichtungen EPDM
Griffwerkstoff Polyamid
DN 20
Anschlussart Aussengewinde
Anschluss G 1
Mindestvolumenstrom 1,0 l/s
Betriebsdruck max. 16 bar (PN 16)
Betriebstemperatur max. 90 Grad
Zertifizierung DIN-DVGW
Geräuschklasse 1
DN15 bis DN32
G-Gewinde ISO 228 Teil 1
Trinkwasserverordnung DIN EN 1717
Ventil nach Absprache auch mit
PTFE-Dichtung lieferbar, Endnummer -002
Techn.- u. Zertifikatsänd. vorbehalten
Made in Germany
Fabrikat Schlösser
DIN-DVGW-Modell
Schlösser Freistromventil
Anschluss: AG, ohne Entleerung
Ausführung: MULTI
z.B. Stahl-/ Verbundrohr
nichtsteigende Spindel
Werkstoff nach TrinkwV und UBA
Gehäuse Messing
Oberteil Messing
Dichtungen EPDM
Griffwerkstoff Polyamid
DN 20
Anschlussart Aussengewinde
Anschluss G 1
Mindestvolumenstrom 1,0 l/s
Betriebsdruck max. 16 bar (PN 16)
Betriebstemperatur max. 90 Grad
Zertifizierung DIN-DVGW
Geräuschklasse 1
DN15 bis DN32
G-Gewinde ISO 228 Teil 1
Trinkwasserverordnung DIN EN 1717
Ventil nach Absprache auch mit
PTFE-Dichtung lieferbar, Endnummer -002
Techn.- u. Zertifikatsänd. vorbehalten
Made in Germany
Fabrikat Schlösser
DIN-DVGW-Modell
Es brauchen keine Verwendungshinweise beachtet zu werden.
Absperrhahn (Trinkwasser)
Werkstoff des Gehäuses
Messing
Werkstoffgüte des Gehäuses
CuZn40Pb2 (CW617N)
Nenndurchmesser
DN 20
Rohraußendurchmesser Anschluss
30,3 mm
Anschluss 1
Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Kupplungsanschluss 2
Nein
Konturcode
sonstige
Max. Mediumtemperatur (Dauerbetrieb)
90 °C
Oberflächenschutz
unbehandelt
Bedienung über Handrad
Ja
Mit Ablassmöglichkeit (Anschluss)
Nein
Mit Entleerungsventil
Nein
Mit Standanzeiger
Nein
Spindel und/oder Handrad ansteigend
Nein

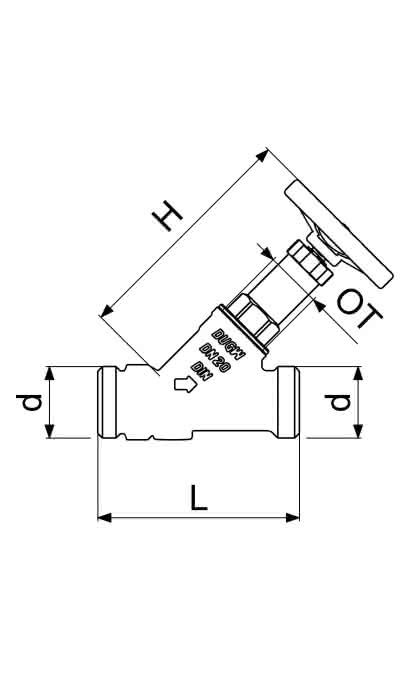

Länge Anschluss 1
34 mm
Arbeitslänge Anschluss 1
15,4 mm
Länge Anschluss 2
60 mm
Arbeitslänge Anschluss 2
10,9 mm
Höhe Handgriff/Handrad
17 mm
Länge Handgriff/Durchmesser Handrad
70 mm
Winkel der Spindel
45 °
Typenzulassung nach BBR/EKS
Nein
