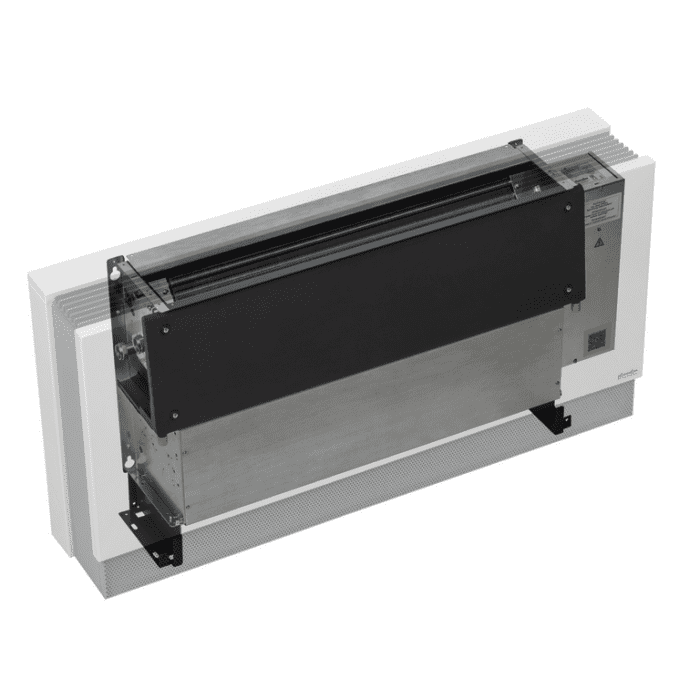

KM Gebläsekonvektor Venkon EC BG:61 LA un. li 2-Lt. Wand G0 o. StmK mont 00
Ürün numarası
99901716810
Seri numarası
14861WUL210E00M
Sipariş kodu
KPM14861WUL210E00M
montaj zamanı (Bürgerle)
1 saat 50 dakika
Gümrük tarife numarası
84158300
Kampmann Fan Coils Venkon Baugröße 61, EC-Ventilator, feuchte Kühlung, HxBxL 494 mm x 223 mm x 625 mm, Wandmontage, 2-Leiter, Filter ISO Coarse, Luftansaug unten, Wasseranschluss links, elektromechanisch ohne Störmeldekontakt, 0
Tanim
Kampmann Venkon Fan Coil zum Heizen und/oder Kühlen. Entwickelt für
Räume mit hohen Anforderungen an geringe Schallemission und behaglichen
Raumkomfort.
Hygienekonform nach VDI 6022.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 1.36E+02
Weitere Berechnungen online möglich.
Wandgerät (auch zur Deckenmontage geeignet)
Grundgerät aus sendzimir-verzinktem Stahlblech, gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 3
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Luft.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 4
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne aus pulverbeschichtetem, verzinktem Stahlblech.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
EC-Radialventilator
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 34
Isolationsklasse F
Motorstörung: Automatische Motorabschaltung bei Störung. Keine
Störmeldung möglich.
Regelungsvariante elektromechanisch. Werksseitig im Gerät montierte und
verdrahtete Elektroanschlusseinheit mit Anschlussmöglichkeiten für
bauseitige Signale zur Steuerung der Gebläsedrehzahl und Stellantriebe.
Baugröße 61
Abmessungen mm 223 x 494 x 625
System 2-Leiter
Luftansaug unten
Wasseranschluss links
Gewicht kg 18
Anschluss 1/2 Zoll
Steuerspannung V 10 8 6 4 1,5
Luftvolumenstrom m3/h 562 458 264 205 132
Externer Druckverlust,
luftseitig Pa 0 0 0 0 0
SFP-Wert Ws/m3 287 198 96 81 70
Leistungsaufnahme W 45 25 7 5 3
Stromaufnahme mA 390 228 84 68 57
Schalldruckpegel dB(A) 52 46 31 26 19
Schallleistungspegel dB(A) 60 54 39 34 27
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 3567 2930 1729 1355 885
Kühlleistung, sensibel W 2644 2172 1281 1005 656
Luftaustrittstemperatur GradC 12,4 12,3 11,9 11,8 11,5
Wasservolumenstrom l/h 613 504 297 233 152
Wasserwiderstand kPa 38,3 26,7 10,2 6,5 3
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 8332 6860 4072 3201 2100
Luftaustrittstemperatur GradC 64,7 65,2 66,5 67,1 68,1;Wasservolumenstrom l/h 734 605 359 282 185
Wasserwiderstand kPa 45,6 31,7 12 7,7 3,5
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 148
Räume mit hohen Anforderungen an geringe Schallemission und behaglichen
Raumkomfort.
Hygienekonform nach VDI 6022.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei
The International EPD System zum Download verfügbar. Registriert in
Bauprodukteplattform DGNB Navigator.
GWP (Phase A1-A3), kg CO2 Äq. 1.36E+02
Weitere Berechnungen online möglich.
Wandgerät (auch zur Deckenmontage geeignet)
Grundgerät aus sendzimir-verzinktem Stahlblech, gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 3
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Luft.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 4
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne aus pulverbeschichtetem, verzinktem Stahlblech.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
EC-Radialventilator
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 34
Isolationsklasse F
Motorstörung: Automatische Motorabschaltung bei Störung. Keine
Störmeldung möglich.
Regelungsvariante elektromechanisch. Werksseitig im Gerät montierte und
verdrahtete Elektroanschlusseinheit mit Anschlussmöglichkeiten für
bauseitige Signale zur Steuerung der Gebläsedrehzahl und Stellantriebe.
Baugröße 61
Abmessungen mm 223 x 494 x 625
System 2-Leiter
Luftansaug unten
Wasseranschluss links
Gewicht kg 18
Anschluss 1/2 Zoll
Steuerspannung V 10 8 6 4 1,5
Luftvolumenstrom m3/h 562 458 264 205 132
Externer Druckverlust,
luftseitig Pa 0 0 0 0 0
SFP-Wert Ws/m3 287 198 96 81 70
Leistungsaufnahme W 45 25 7 5 3
Stromaufnahme mA 390 228 84 68 57
Schalldruckpegel dB(A) 52 46 31 26 19
Schallleistungspegel dB(A) 60 54 39 34 27
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 3567 2930 1729 1355 885
Kühlleistung, sensibel W 2644 2172 1281 1005 656
Luftaustrittstemperatur GradC 12,4 12,3 11,9 11,8 11,5
Wasservolumenstrom l/h 613 504 297 233 152
Wasserwiderstand kPa 38,3 26,7 10,2 6,5 3
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 8332 6860 4072 3201 2100
Luftaustrittstemperatur GradC 64,7 65,2 66,5 67,1 68,1;Wasservolumenstrom l/h 734 605 359 282 185
Wasserwiderstand kPa 45,6 31,7 12 7,7 3,5
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 148
In Komfortgebäuden aller Art mit hohem Heiz- und Kühlbedarf sowie hohem Raumnutzer-Anspruch kommen Fan Coils zum Einsatz. Die Ausführungen Venkon EC und AC basieren auf einem gleichen Geräteaufbau und können mit einem umfassenden Zubehör- und Regelungsprogramm komplettiert werden. EC-Technologie: EC-Ventilatoren können auch bei geringen Luftleistungen mit intelligenter, integrierter Leistungselektronik stufenlos in einem niedrigen Drehzahlbereich bedarfsgerecht und somit energieeffizient betrieben werden. Niedrige Drehzahlen wirken sich in Einsatzbereichen wie z. B. Hotels und Büros positiv auf die Geräuschentwicklung aus, die weit unter der Hörschwelle bzw. dem üblichen Messbereich liegt. Der energiesparende Venkon EC ist so konzipiert, dass minimalste Geräuschemissionen in niedrigen Drehzahlstufen, aber trotzdem auch sehr hohe Drehzahlstufen, erreicht werden können. So ist für jeden Anwendungsfall, ob für Wohn- und Schlafräume oder Räume mit hohen inneren Lasten, die passende Lösung in einem Gerät kombiniert. Das intelligente Motormanagement erfasst permanent den Betriebszustand und hält die vorgewählte Drehzahl konstant, unabhängig von Ventilatorlänge und äußeren Einflüssen. Alle EC-Ventilatoren sind mit einem ausgeführten Motor-Thermokontakt ausgestattet. Mit den GreenTech EC-Ventilatoren von ebm-papst setzt Kampmann auf innovatives Know-How im Bereich effizienter, kosteneinsparender Technik.
Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
Gebläsekonvektor
Montageart
Wandanbau
Geeignet für Heizung
Ja
Geeignet für Kühlen
Ja
Wärmeabgabe 20 °C - 75/65 hoch
8.332 W
Wärmeabgabe 20 °C - 75/65 mittel
4.072 W
Wärmeabgabe 20 °C - 75/65 niedrig
2.100 W
Luftmenge hoch
562 m³/h
Luftmenge mittel
264 m³/h
Luftmenge niedrig
132 m³/h
Schalldruckniveau hoch
52 dB(A)
Schalldruckniveau mittel
31 dB(A)
Schalldruckniveau niedrig
19 dB(A)
Standardfarbe
Ja
Farbe
weiß
RAL-Nummer
9.016
Glanzgrad
matt
Nenndurchmesser Kühlung
1/2 Zoll (15)
Nenndurchmesser Heizung
1/2 Zoll (15)
Abluft frontseitig
Ja
Mit Frischluftanschluss
Ja
Mit Gitter
Ja
Material Gitter
Aluminium
Farbe des Gitters
grau
Mit Einstellungsschalter
Ja
Mit Filter
Ja
Mit Entlüfter
Ja
Mit Füßen
Ja
Mit Abtropfwanne
Ja
Anschlussspannung
230 V
Oberflächenschutz Gitter
unbehandelt
