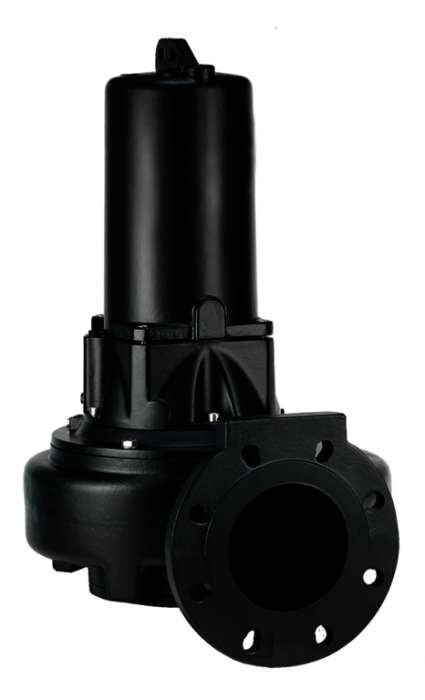

JP MULTISTREAM-PUMPE 75/4 C2 400 V, KANALRAD
Ürün numarası
40108976371
Seri numarası
JP00490
Sipariş kodu
JP00490
Gümrük tarife numarası
84137021
Pentair Jung Pumpen MULTISTREAM-PUMPE 75/4 C2 400 V, KANALRAD
Tanim
"Pentair Jung Pumpen MultiStream-Pumpe UAK 75/4 C2
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Verzopfungsunanfälliger nachstellbarer
Axialspalt mit Nuten
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitige Kunstkohle-Gleitring-
dichtung mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung
Laufrad : Einkanalrad
Freier Durchgang : 100 mm
Druckstutzen : DN 150
für PN 6 oder PN 10
Fördermenge : Q = 270 - 26 cbm/h
Förderhöhe : H = 1 - 15 m
Drehzahl : n = 1432 1/min
Motorleistung : P2= 5,90 kW
Nennstrom : I = 12,8/ 7,4 A
Einschaltart : Stern-Dreieck
Stromart/Spannung: Drehstrom 3x400/690 V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-10 G 2,5
Kabellänge : 10 m
Gewicht : 131 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Verzopfungsunanfälliger nachstellbarer
Axialspalt mit Nuten
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitige Kunstkohle-Gleitring-
dichtung mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung
Laufrad : Einkanalrad
Freier Durchgang : 100 mm
Druckstutzen : DN 150
für PN 6 oder PN 10
Fördermenge : Q = 270 - 26 cbm/h
Förderhöhe : H = 1 - 15 m
Drehzahl : n = 1432 1/min
Motorleistung : P2= 5,90 kW
Nennstrom : I = 12,8/ 7,4 A
Einschaltart : Stern-Dreieck
Stromart/Spannung: Drehstrom 3x400/690 V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-10 G 2,5
Kabellänge : 10 m
Gewicht : 131 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
"MultiStream-Abwasserpumpen mit Kanalrad und nachstellbaren Axialspalt eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoffgüte Gebläserad/Laufrad
Gusseisen GG 25 (GJL-250)
Volumenstrom (BEP)
147,2 m³/h
Förderhöhe bei Volumenstrom (BEP)
894 kPa
Max. Volumenstrom
270 m³/h
Max. Förderhöhe
17 m
Max. Arbeitsdruck
1,7 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
12,8 A
Aufgenommene Motorleistung (P1) pro Motor
7,2 kW
Motorausgangsleistung (P2)
5,9 kW
Isolationsklasse nach IEC
F
Drehzahl
1.432 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 150
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
rund
Max. Partikelgröße
100 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
460 mm
Pumpenhöhe
640 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Ja
Geeignet für trockene Aufstellung
Nein
Gewicht
131 kg
Mit Trockenlaufschutz
Nein
