JP KUNSTSTOFFSCHACHT PKS-D 1000-DLE 100
Ürün numarası
99901629949
Seri numarası
JP44367
Sipariş kodu
JP44367
Gümrük tarife numarası
39251000

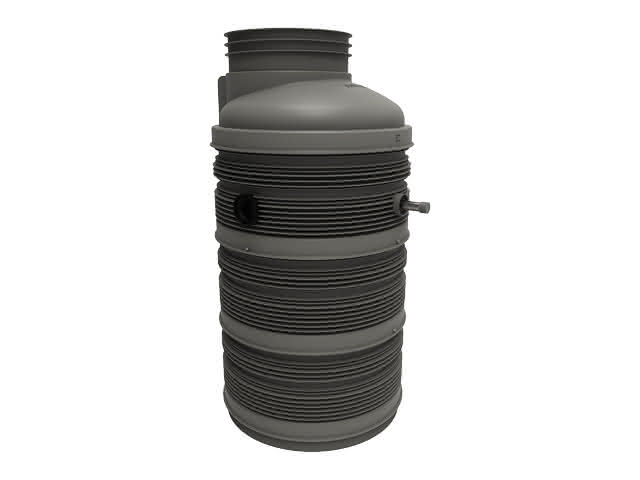

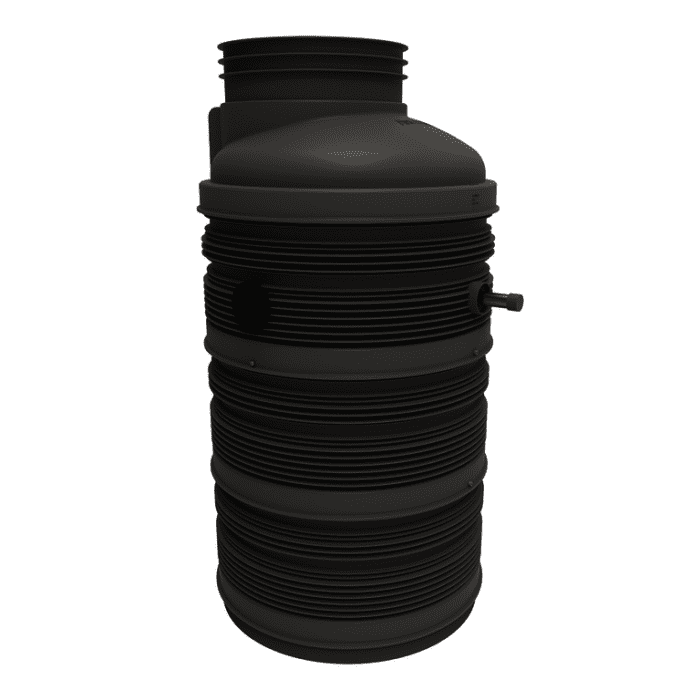

Pentair Jung Pumpen KUNSTSTOFFSCHACHT PKS-D 1000-DLE 100
Tanim
"Pentair Jung Pumpen Kunststoffschacht PKS-D 1000-DLE
Auftriebssicherer und grundwasserdichter
Druckleitungsendschacht nach DIN EN
13598-2, mit Steiggang, aus Polypropylen
(PP), befahrbar bis Klasse D 400. Der
Schacht wird als Übergabeschacht zu
Freigefälleleitungen eingesetzt.
Die Segmentbauweise erleichtert die
Montage vor Ort.
- Schachtboden mit Gerinne und Stutzen
DN 100 für Zulauf und Stutzen DN 200
für Ablauf
- Konus mit Steiggang und Einstiegs-
öffnung Ø 610 mm
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
1200 mm - Gesamthöhe
1055 mm - Sohle-Druckleitung von oben
0895 mm - Sohle-Freispiegelk. von oben
215 kg - Gewicht
Die Standardeinbautiefe von 1,2 m lässt
sich durch den Einsatz von Schachtver-
längerungen bis auf 4,68 m vergrößern,
Zubehör PSV-D 1000x500 SG(10).
Somit ist auch die erforderliche Stand-
höhe von 2 Metern gewährleistet."
Auftriebssicherer und grundwasserdichter
Druckleitungsendschacht nach DIN EN
13598-2, mit Steiggang, aus Polypropylen
(PP), befahrbar bis Klasse D 400. Der
Schacht wird als Übergabeschacht zu
Freigefälleleitungen eingesetzt.
Die Segmentbauweise erleichtert die
Montage vor Ort.
- Schachtboden mit Gerinne und Stutzen
DN 100 für Zulauf und Stutzen DN 200
für Ablauf
- Konus mit Steiggang und Einstiegs-
öffnung Ø 610 mm
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
1200 mm - Gesamthöhe
1055 mm - Sohle-Druckleitung von oben
0895 mm - Sohle-Freispiegelk. von oben
215 kg - Gewicht
Die Standardeinbautiefe von 1,2 m lässt
sich durch den Einsatz von Schachtver-
längerungen bis auf 4,68 m vergrößern,
Zubehör PSV-D 1000x500 SG(10).
Somit ist auch die erforderliche Stand-
höhe von 2 Metern gewährleistet."
"Der auftriebssichere und befahrbare Kunststoffschacht PKS-D 1000 DLE, besteht aus einzelnen Baukastensegmenten und wird als Übergabeschacht von der Druckleitung in die Freigefälleleitung gemäß DWA-A 157 eingesetzt. Die Druckleitung wird unterhalb des Wasserspiegels am Schacht angeschlossen. Die Forderung der DWA-A 157 nach dem Korrosionsschutz des Bauwerkes wird durch den Kunststoffschacht erfüllt. Das Einleiten des Abwassers (max. DN 80) unter dem Wasserspiegel im Übergabeschacht vermindert das Austreten, Ausgasen und Aufwirbeln von H2S aus dem Abwasser und somit die Geruchs- und Korrosionsbildung."
Kein Verwendungshinweis notwendig.
