IW i4 4-70 Beregnungs-Paket 2W 230V

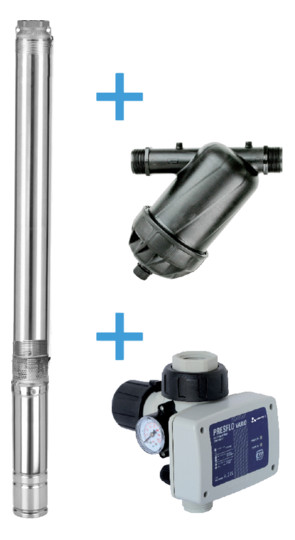

Das Beregnungspaket ist ein Komplettpaket bestehend aus einer mehrstufigen Hocheffizienz Unterwassermotorpumpe für Brunnen und Bohrlöcher ab 4 Zoll DN 100 als i4 Basis Paket einer elektronischen Pumpensteuerung DigiPlus und einem speziellen Sandfilter als Rillenscheibenfilter Disc.
Die i4 Pumpe besteht aus einer Edelstahl Hydraulik mit Filtersieb Top4 Hydraulik einem einphasigen 4 Zoll Franklin Unterwassermotor in 2 Wire Ausführung sowie Unterwasserkabel. Hydraulik und Motor sind nach NEMA Standard ausgeführt und über eine Kupplung direkt verbunden. Die Top4 Hydraulik ist eine mehrstufige hochwertige 4 Zoll Franklin Edelstahlhydraulik die bis auf Lauf und Leiträder vollständig aus Edelstahl gefertigt ist. Selbstzentrierende Laufräder sorgen für hohe Leistung und lange Lebensdauer. Ein integriertes Rückschlagventil schützt das Pumpe Motor Aggregat vor Druckschlägen. Optimierte hydraulische Komponenten gewährleisten einen hohen Gesamtwirkungsgrad und reduzieren den Energieverbrauch. Zur Ausstattung gehören Saugsieb Kabelschutz Befestigungsösen ein Gewindeanschluss 1 1/4 Zoll nach ISO 228 sowie ein Motoradapter nach NEMA Standard. Die radialen Polycarbonat Laufräder ermöglichen gute Druckverhältnisse. Der Betrieb ist dauerhaft vertikal oder horizontal möglich bei Drehrichtung gegen den Uhrzeigersinn. Das Fördermedium darf chemisch und mechanisch nicht aggressiv sein der maximale Sandgehalt beträgt 100 g pro Kubikmeter bei einer Korngröße bis 2 mm.
Der einphasige Franklin Unterwassermotor 2 Wire aus Edelstahl ist für den direkten Anschluss an das 230 Volt Netz ausgelegt und arbeitet ohne externen Kondensator durch integrierte Startkomponenten. Durch eine Rüttelfunktion bei blockierter Pumpe wird die Betriebssicherheit erhöht. Der Motor ist wartungsfrei und mit wassergeschmierten Radial und Axiallagern ausgestattet. Eine FES93 Füllung schützt vor Frost und verhindert eine Kontaminierung des Brunnens. Der Motor besitzt eine hermetisch vergossene Wicklung eine kriechstromfeste Statorisolierung ein 316SS Statorgehäuse sowie eine Water Bloc Steckverbindung für ein austauschbares Motorkabel. Der integrierte Motorschutz als thermischer Auslöser entspricht EN 60947 4 1. Das Drucklager ist bis 3000 N ausgelegt. Maximal 20 gleichmäßig verteilte Starts und Stopps pro Stunde bei 60 Sekunden Ein Aus Zeit sind zulässig. Der Motor ist für Dauerbetrieb geeignet die maximale Eintauchtiefe beträgt 150 m und der Einbau ist senkrecht und waagerecht möglich. Die BIAC Steuerung schaltet die Startwicklung drehzahlabhängig über Sensorwicklung und Bimetall und unterstützt über ein gegenläufiges Rüttelmoment das Lösen von Verschmutzungen bei Sandblockaden. Ein Start vor Rücksetzung des Schalters kann zum Auslösen des Überlastschutzes führen.
DigiPlus ist eine kompakte elektronische Pumpensteuerung zum automatischen Ein und Ausschalten einer Pumpe. Der Betrieb ist entweder druckabhängig mit Ein und Ausschaltung über Druck oder alternativ im Ein Aus Modus möglich bei dem druckabhängig eingeschaltet und strömungsabhängig ausgeschaltet wird. Das Gerät verfügt über Drucksensor Druckmessumformer Durchflusssensor und eine Stromüberwachung sowie ein LCD Display mit digitalem Manometer und Bedientasten. DigiPlus bietet Schutz bei Überstrom und gegen Trockenlauf sowie eine automatische Reset Funktion. Die Versorgung erfolgt einphasig 230 V 50 Hz der maximale Durchfluss beträgt 10 m³ pro Stunde die Umgebungstemperatur darf zwischen 5 und 40 Grad Celsius liegen die Schutzart ist IP 65. In der Drucksteuerung beträgt die Mindestdifferenz 0,5 bar der maximale Ausschaltdruck 8 bar und der maximale Einschaltdruck 7 bar. Im Ein Aus Modus ist der Einschaltdruck von 0,5 bis 8 bar einstellbar und die Abschaltung erfolgt strömungsabhängig bei unter 1,5 l pro Minute. Ein integriertes Rückschlagventil schützt vor Druckschlägen ein kleines Membran Feder Ausdehnungsgefäß bis 50 ccm reduziert häufiges Anlaufen durch kleine Entnahmen oder Leckagen. Anschlüsse sind zentriert mit 1 1/4 Zoll Außengewinde und die Einheit ist werkseitig verkabelt mit 1,5 m Netzanschlusskabel mit Schukostecker sowie 0,5 m Kabel mit Schukokupplung zum Pumpenanschluss.
Der Rillenscheibenfilter Disc schützt die Komponenten der Wasserversorgungsanlage vor Funktionsstörungen durch Verschmutzungen im Regen oder Brunnenwasser insbesondere durch Sand. Gegenüber Siebfiltern bietet er eine deutlich größere Filteroberfläche wodurch die Filtration verbessert und die Reinigungsintervalle reduziert werden. Der Filter ist robust aus technischem Thermoplast gefertigt chemisch widerstandsfähig und effizient bei niedrigen wie hohen Drücken. Durch den modularen Aufbau mit Verschlusskappen und entnehmbarer zerlegbarer Filterkartusche ist die Reinigung einfach. Zwei Manometeranschlüsse ermöglichen die Druckkontrolle.
Bei laufender Pumpe muss der Druckstutzen mindestens 1 m unter dem niedrigsten dynamischen Wasserspiegel eingetaucht sein weshalb ein Trockenlaufschutz empfohlen wird. Der Mindestabstand zum Brunnenboden muss verhindern dass sich Schlamm oder Sand am Motor ansammeln und Überhitzung verursachen. Bei waagerechtem Einbau ist die Pumpe mit der Achse mindestens 0,5 m über dem Boden zu montieren zusätzlich ist ein Rückschlagventil zur Dichtigkeit vorzusehen und die Anlage so auszulegen dass Luft beim Start entweichen kann. Ein Neigungswinkel von mindestens 5 Grad mit Wellenende nach oben wird empfohlen um das Radiallager zu entlasten und die Lebensdauer zu erhöhen. Die Ansaugung erfolgt über das Filtersieb zwischen Hydraulik und Motor die Strömung übernimmt die Motorkühlung. Voraussetzung für den Einsatz in Oberflächengewässern oder Brunnen ist eine Mindestfließgeschwindigkeit von 8 cm pro Sekunde zur Kühlung oder der Einsatz eines Kühlmantels sowie eine Medien und Umgebungstemperatur nicht über 30 Grad Celsius. Optimal geeignet ist das Paket für Trink und Nutzwasserförderung aus Brunnen und Bohrlöchern sowie für Fluss und Seewasser und für Druckerhöhungsanlagen und Grundwasser Wärmeanlagen.
