InstallationAbwasserrohrsystemeGeberit Silent-PP
Geberit Vertriebs GmbH

GE Silent-PP Übergangsmuffe auf Silent-db20 und PE d125/135

26038038500 #1
26038038500 #126038038500 #226038038500 #326038038500 #4
Ürün numarası
26038038500
Seri numarası
390696141
Sipariş kodu
G390696
montaj zamanı (Bürgerle)
10 dakika
Gümrük tarife numarası
39174000
Paketlenebilir
Evet

Geberit Übergangsmuffe auf Geberit Silent-db20: d=125mm, d1=135mm

Bu ürünü hangi arama terimi altında arardınız?
PU (Karton)
10 Stück
Çıktı
1 Stück
Tanim
Genel
Kullanım Talimatı
Geberit Übergangsmuffe auf Geberit Silent-db20
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
Für Übergänge von Geberit Silent-db20 oder Geberit PE auf Geberit Silent-PP oder auf Geberit Silent-Pro
Für Übergänge von Geberit Silent-PP oder Geberit Silent-Pro auf Geberit Silent-db20 oder auf Geberit PE
EigenschaftenKrallring aus Chromnickelstahl
Mit Lippendichtung aus EPDM
Schalloptimiert
Technische EigenschaftenWerkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
DN / Nennweite: 125 / 125
d, ø / Außendurchmesser (mm): 125 mm
H / Höhe (cm): 12 cm
Z / Z-Maß (cm): 0,3 cm
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MD
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MD
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Winkel des Bogens
0 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 125
Rohraußendurchmesser Anschluss 1
135 mm
Anschluss 1
sonstige
Nenndurchmesser Anschluss 2
DN 125
Rohraußendurchmesser Anschluss 2
125 mm
Anschluss 2
sonstige
Hauptfarbe Fitting
schwarz
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Zugfest
Nein
Länge
120 mm
Arbeitslänge Anschluss 1
1,5 mm
Arbeitslänge Anschluss 2
1,5 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
İndirmeler ve BauDocs

Tüm

Teklif
İnşaat hazırlığı
İnşaat teslimi
DatenblattGeberit_4025416085560_gedb_art_390696141_2026.pdf (62 kB)
InstallationshinweiseGeberit_4025416085560_gema_997162000_04.pdf (559 kB)
ProspektGeberit_4025416085560_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4025416085560_geb_d_121294.eps (1.5 MB)
Fotorealistisches Farb-BildGeberit_4025416085560_geb_w_121294_20170925_172019.jpg (20 kB)
Unvermaßte StrichzeichnungGeberit_4025416085560_geu_w_103612_20190716_164345.jpg (58 kB)

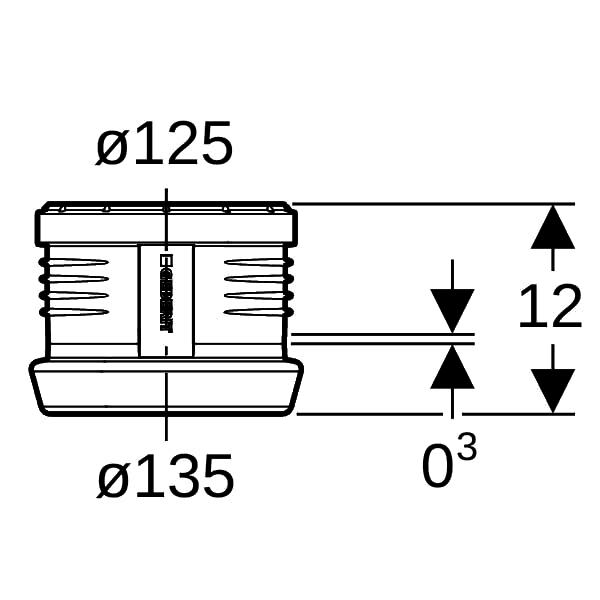

Vermaßte StrichzeichnungGeberit_4025416085560_gev_w_4180277_20240723_152050.jpg (53 kB)
CAD 2D DraufsichtGeberit_4025416085560_ge2d_390696141_g.dxf (102 kB)
CAD 2D DraufsichtGeberit_4025416085560_ge2d_390696141_g.dwg (43 kB)
CAD 2D FrontansichtGeberit_4025416085560_ge2f_390696141_a.dxf (161 kB)
CAD 2D FrontansichtGeberit_4025416085560_ge2f_390696141_a.dwg (60 kB)
CAD 2D SeitenansichtGeberit_4025416085560_ge2s_390696141_l.dxf (153 kB)
CAD 2D SeitenansichtGeberit_4025416085560_ge2s_390696141_l.dwg (58 kB)
CAD 3D-DatenGeberit_4025416085560_ge3c_390696141_p.igs (368 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Deeplink Herstellerseite
Datenblattgedb_pro_101515_de-de.pdf (76.98 kB)
Datenblattgedb_pro_101515_de-de.pdf (76.98 kB)
Montageanleitunggema_997162000_01.pdf (298.86 kB)
Montageanleitunggema_997162000_01.pdf (298.86 kB)
Yedek parçalar
