Danfoss Hausstation Compact 28 VVX-FI SLS 3-1 FBH, PWH:71kW-H:28kW

Indirekte Hausstation im größeren Leistungsbereich für einen Heizkreis und integriertem Speicherladesystem
Typ: Termix Compact 28 VVX-FI SLS ECL310/A247 Typ 3-1 FBH-STW

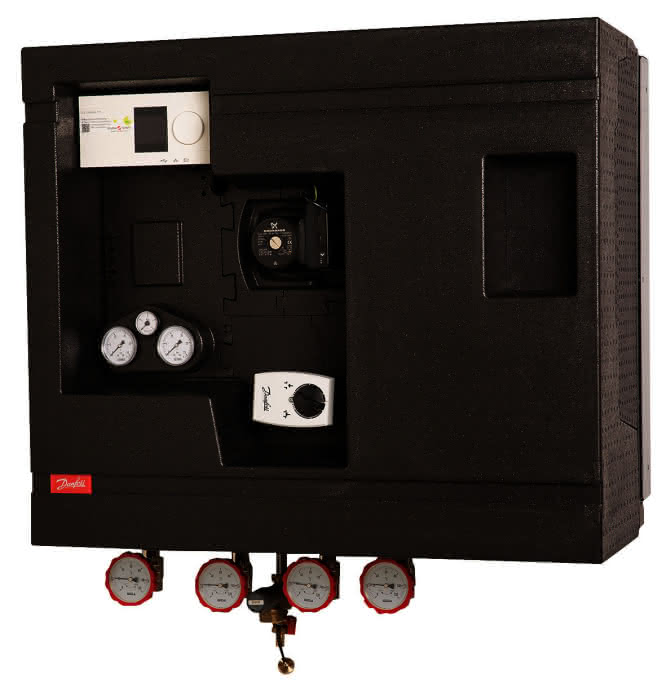

inkl. Wärmedämmhaube
Art.-Nr.: ---

Ausführung

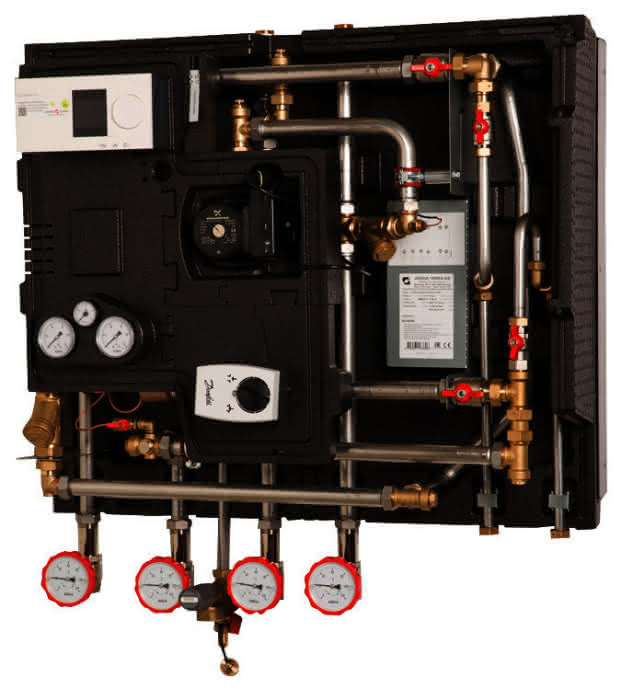

Fernwärme-Hausstation in kompakter Bauweise zur Wandmontage. Einen indirekten Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung.
Station entsprechend DIN4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage wahlweise von unten oder oben möglich.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste.
Primärseite
2 Absperrarmaturen mit integriertem Thermometer (Rp1", IG)
(lose beigelegt)
2 Absperrarmaturen 1"
2 Manometer mit Kugelhahn
1 Schmutzfänger
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil mit Sicherheitsfunktion
Fabrikat: Danfoss
Typ: AVQM/AMV13, DN15 kvs 1,6
Primär eingebundene Ladegruppe zur Trinkwassererwärmung (primärseitig)
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb ohne Sicherheitsfunktion als Kombiventil
Fabrikat: Danfoss
Typ: AVQM/AMV10, DN15 kvs 1,6

1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Vorlauf), Fühleraufnahme Rp 1/2 "
2 Absperrarmaturen 1"
Wärmeübertrager
Zwei Dichtungslose Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).

Fabrikat: Danfoss
Typ: XB37H-1-36 (Heizung)

Fabrikat: Danfoss
Typ: XB06H-1-16 (Trinkwarmwasser)

Sekundärseite (Trinkwassererwärmung)

1 Absperrungen, DVGW geprüft (lose beigelegt)
1 Rückschlagventil (lose beigelegt)
1 Taco-setter 6-20 l/min
(lose beigelegt)
1 Speicherladepumpe trinkwassergeeignet,
Fabrikat Grundfos
Typ: UPM3 Auto L15-50
1 Sicherheitsventil für TWW, 10 bar, Ausblasleitung bauseits (lose beigelegt)
1 Zirkulationspumpe trinkwassergeeignet,
Fabrikat Grundfos
Typ: UPM3 Auto L15-50
(lose beigelegt)
1 Rückschlagventil
(lose beigelegt)
1 Taco-setter 2-8 l/min
Sekundärseite (Heizung)
1 Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits (lose beigelegt)
1 Manometer
1 Entlüftung
2 Absperrarmaturen mit integriertem Thermometer (Rp 1", IG)
(lose beigelegt)

1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPML 25-105
1 Schmutzfänger im Rücklauf
1 Sicherheitstemperaturwächter (STW), typgeprüft
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung im Speicherladesystem. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers sowie der Speicherfühler ist bauseitig zu erbringen.

1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A247

Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
3 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
2 Universal-Kabeltemperaturfühler 250mm Pt1000 für Trinkwassererwärmung
(lose beigelegt)
Fabrikat: Danfoss
Typ: ESMU
1 Universal-Kabeltemperaturfühler 100mm Pt1000 für Trinkwassererwärmung
Fabrikat: Danfoss
Typ: ESMU

Technische Daten

Heizung
max. Leistung (kW): 28
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,41 / 2,4
und Druckverlust ohne WMZ (kPa): 12

Trinkwassererwärmung
max. Leistung (kW): 72
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,78 / 1,24
und Druckverlust ohne WMZ (kPa): 50 /

Druckstufe: PN16
FW-Netz, max. Differenzdruck (bar): 12
FW-Netz, max. Vorlauftemperatur (C): 110

Elektrischer Anschluss: 230V AC

Abmessungen (H/B/T) (mm): 890/1460/400
Gewicht (kg): 95
