sanibel Ablauf S3-DR superflach DN 40 Auslauf seitlich Bauhöhe 68,5mm
Artikelnummer
30122593898
Werksnummer
7082933
Bestell-Code
SANDRS365000468
Montagezeit (Bürgerle)
7 Min
Zolltarifnummer
39269097
Paketfähig
Ja
sanibel Ablauf S3-DR superflach DN 40 Auslauf seitlich Bauhöhe 68,5mm
Beschreibung

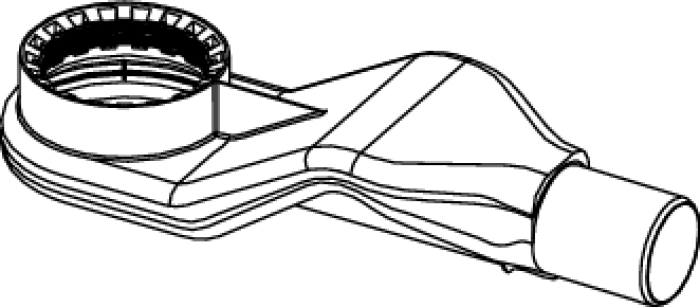

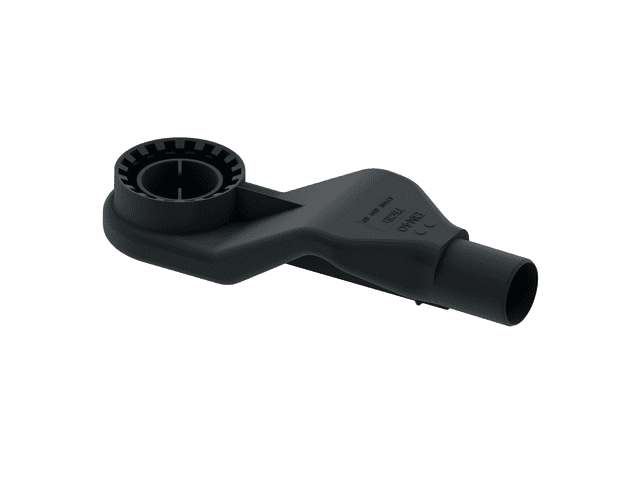

sanibel Ablauf "superflach", DN 40 Auslauf seitlich
Sehr flacher Ablauf für sanibel Duschrinne zur schwenkbaren Montage am Rinnenkörper, zum seitlichen Anschluss an DN 40 Abwasserleitung, mit herausnehmbarem Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 68,5 mm
reduzierte Sperrwasserhöhe = 30 mm
Ablaufleistung nach DIN EN 1253, bei 10/20 mm Aufstau über Rost:
Designrost "linas": 0,5/0,6 l/s
Designrost "steel II": 0,5/0,6 l/s
Fliesenmulde "plate"/"plate II": 0,5/0,6 l/s
Bestell-Nr.: 7082933
Sehr flacher Ablauf für sanibel Duschrinne zur schwenkbaren Montage am Rinnenkörper, zum seitlichen Anschluss an DN 40 Abwasserleitung, mit herausnehmbarem Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 68,5 mm
reduzierte Sperrwasserhöhe = 30 mm
Ablaufleistung nach DIN EN 1253, bei 10/20 mm Aufstau über Rost:
Designrost "linas": 0,5/0,6 l/s
Designrost "steel II": 0,5/0,6 l/s
Fliesenmulde "plate"/"plate II": 0,5/0,6 l/s
Bestell-Nr.: 7082933
Achtung:
Aufgrund der geringen Bauhöhe ist keine ausreichende Estrichüberdeckung im Bereich des Ablaufes möglich. Daher ausschließlich großformatige Fliesen und Gewebe zur Rissüberbrückung verwenden.
Nicht rollstuhlbefahrbar!
Aufgrund der geringen Bauhöhe ist keine ausreichende Estrichüberdeckung im Bereich des Ablaufes möglich. Daher ausschließlich großformatige Fliesen und Gewebe zur Rissüberbrückung verwenden.
Nicht rollstuhlbefahrbar!
Spezifikationen
Material Bodenabfluss
Kunststoff
Materialqualität Bodenablauf
Polypropylen (PP)
Nenninnendurchmesser
DN 50
Rohraußendurchmesser
40 mm
Gesamtlänge
266 mm
Anschluss
Schiebeende
Ablaufleistung
0,6 l/s
Richtung Auslass
horizontal
Schließbar
Nein
Mit Sandfänger / Sandfalle
Nein
Abnehmbare Wasserfalle
Ja
Art der Geruchsdichtung
Flüssigkeit
Höhe Wasserverschluss
25 mm
Mit Klemmring für Vinylboden
Nein
Geeignet für die Anwendung von wasserdichter Membran unter F
Nein
Mit Siphon
Ja
Einstellbares Aufsatzstück
Nein
Geeignet für Betonboden
Ja
Geeignet für beschichteten Boden
Nein
Geeignet für Vinylboden
Nein
Serie
sanibel SELECT
