sanibel 1001-Badheizkörper A15 geb. 50mm BH 1300 mm BL 500mm RAL 9016 weiß
Numéro d'article
54141121600
Numéro d'usine
6245606
Code de commande
SANI13050GM
temps de montage (roturiers ??)
49 Min
Numéro de tarif douanier
73221900

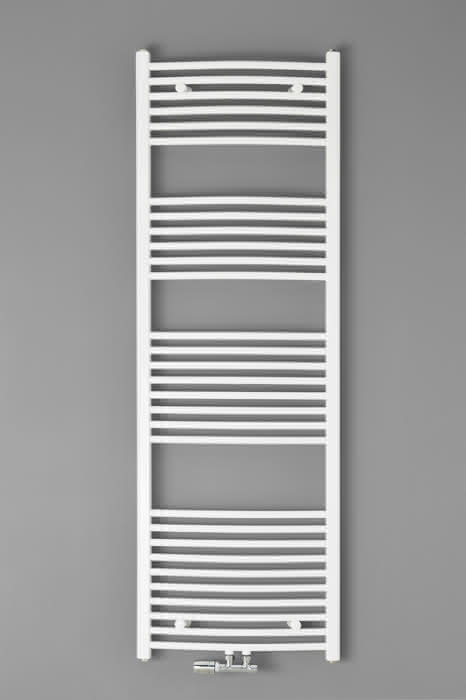

sanibel 1001-Badheizkörper A15 gebogen 50 mm, Bauhöhe: 1300 mm, Baulänge: 500mm, RAL 9016 weiß
Description
sanibel 1001-Badheizkörper gebogen
mit Mittelanschluss 50 mm
für den Zentralheizungsbetrieb
aus gebogenen horizontal angeordneten
Rundrohren und vertikal verlaufenden
Sammelrohren, Rohrverbindungen gelötet
ohne sichtbare Verbindungsnähte
Rundrohre Durchmesser 22 mm
Sammelrohre mit D-Profil 30 x 40 mm
Wärmeleistung geprüft nach EN 442
mit CE-Kennzeichnung
bauseits ist der Wandbaustoff auf
ausreichende Tragfähigkeit zu prüfen
Vor- und Rücklauflage am unteren Ende
der Vertikalrohre frei wählbar
Betriebsdruck max. 10,0 bar
Betriebstemperatur max. 110 Grad Celsius
Pulverbeschichtung nach DIN 55900
im Farbton RAL 9016, weiß
Anschlüsse
4 x DN 15 (1/2") an den Vertikalrohren
2 x DN 15 (1/2") Mittelanschluss
Abstand 50 mm, mittig unten
(Heizkörper-Anschlussventil
nicht im Lieferumfang enthalten)
Entlüftungsventil DN 15 (1/2")
Blindstopfen DN 15 (1/2")
Montagezubehör mit 4 Wandkonsolen, weiß
nach VDI 6036 Anforderungsklasse 2
montagefertig im Karton verpackt
Wärmeleistung geprüft
nach EN 442 = 524 Watt
Nabenabstand: 50/451 mm
Bauhöhe: 1300 mm
Baulänge: 496 mm
Bautiefe: 50 mm
Wasserinhalt: 5,4 Liter
Nettogewicht: 8,0 kg
Farbe: Farbton RAL 9016 weiß
Typ: SAT-130-050-05
Modell: sanibel 1001 A15
sanibel-Nr.: 62 45 606
mit Mittelanschluss 50 mm
für den Zentralheizungsbetrieb
aus gebogenen horizontal angeordneten
Rundrohren und vertikal verlaufenden
Sammelrohren, Rohrverbindungen gelötet
ohne sichtbare Verbindungsnähte
Rundrohre Durchmesser 22 mm
Sammelrohre mit D-Profil 30 x 40 mm
Wärmeleistung geprüft nach EN 442
mit CE-Kennzeichnung
bauseits ist der Wandbaustoff auf
ausreichende Tragfähigkeit zu prüfen
Vor- und Rücklauflage am unteren Ende
der Vertikalrohre frei wählbar
Betriebsdruck max. 10,0 bar
Betriebstemperatur max. 110 Grad Celsius
Pulverbeschichtung nach DIN 55900
im Farbton RAL 9016, weiß
Anschlüsse
4 x DN 15 (1/2") an den Vertikalrohren
2 x DN 15 (1/2") Mittelanschluss
Abstand 50 mm, mittig unten
(Heizkörper-Anschlussventil
nicht im Lieferumfang enthalten)
Entlüftungsventil DN 15 (1/2")
Blindstopfen DN 15 (1/2")
Montagezubehör mit 4 Wandkonsolen, weiß
nach VDI 6036 Anforderungsklasse 2
montagefertig im Karton verpackt
Wärmeleistung geprüft
nach EN 442 = 524 Watt
Nabenabstand: 50/451 mm
Bauhöhe: 1300 mm
Baulänge: 496 mm
Bautiefe: 50 mm
Wasserinhalt: 5,4 Liter
Nettogewicht: 8,0 kg
Farbe: Farbton RAL 9016 weiß
Typ: SAT-130-050-05
Modell: sanibel 1001 A15
sanibel-Nr.: 62 45 606
Der Badheizkörper sanibel 1001 ist für den Einsatz als Bad- und Handtuchheizkörper konzipiert und besteht aus horizontal angeordneten Rundrohren, die mit vertikal verlaufenden D-Profil Sammelrohren verbunden sind. Je nach Bauhöhe zusätzliche Handtuchaussparungen zum Aufhängen von Handtüchern. Es sind Varianten in gerader und gebogener Ausführung erhältlich, jeweils mit Anschlüssen an den Sammelrohren oder zusätzlich mit 50 mm-Mittelanschlüssen.
Keine besonderen Verwendungshinweise notwendig.
Röhrenheizkörper
Werkstoff
Stahl
Werkstoffgüte
sonstige
Anzahl der Rohre
21
Höhe
1.300 mm
Länge
500 mm
Tiefe
50 mm
Tiefe ab Wand bis Vorderseite
96 - 106 mm
Form des Stahlungsrohres
rund
Form des Kollektors
D-Profil
Aufstellung
vertikal
Strahlungsrohr
vertikal
Ausführung Heizkörper
leicht gebogen

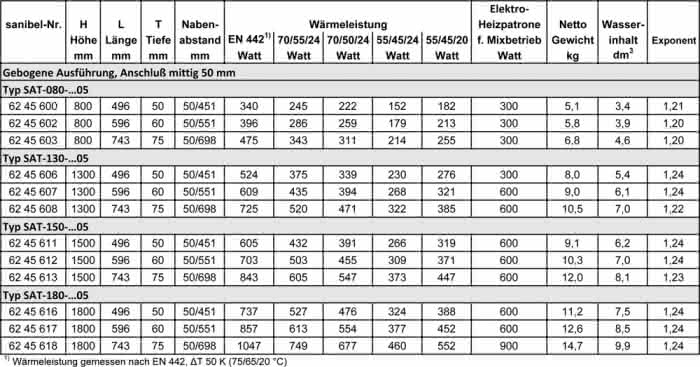

Wärmeabgabe nach EN 442 20 °C - 55/45
278 W
Wärmeabgabe nach EN 442 20 °C - 75/65
524 W
Wärmeabgabe nach EN 442 20 °C - 70/40
301 W
n-Heizkörperexponent
1,24
Max. Arbeitsdruck
10 bar
Wasserinhalt
5,4 l
Standardfarbe
Ja
Farbe
weiß
RAL-Nummer
9.016
Glanzgrad
glänzend
Oberflächenschutz
lackiert
Mit Handtuchhalter
Nein
Mit Spiegel
Nein
Montageart
auf Wand
Mit Seitenabdeckung
Nein
Mit oberer Abdeckung
Nein
Schwenkbar
Nein
Verwendbar im Heißwasserkreislauf
Nein
Gewindemaß in Zoll
1/2 Zoll
Mit 1-Punkt-Anschluss
Nein
Gewindeanschluss
Innengewinde/Außengewinde
Geeignet für Feuchträume
Ja
Mit Entlüftungsanschluss
Nein
Mit Entlüfter
Nein
Mit Ablassmöglichkeit (Anschluss)
Ja
Mit Entleerungsventil
Ja
Mit integrierter Ventilgarnitur
Nein
Mit Konsolen
Ja
Geeignet für elektrischen Heizstab
Nein
Mit Blindstopfen
Ja
Mit Befestigungsmaterial
Ja
