comfort-Stellmotor für 3-Wege-Mischer 230 VAC

99900190576 #1
99900190576 #199900190576 #2
Numéro d'article
99900190576
Numéro d'usine
6700003
Code de commande
COM6700003
temps de montage (roturiers ??)
20 Min
Numéro de tarif douanier
85011093
Compatible avec les paquets
Votre carte de vœux

comfort-Stellmotor für 3-Wege-Mischer 230 VAC Laufzeit 70s Drehmoment 5Nm mit 1,5m Kabel

Sous quel terme de recherche auriez-vous recherché cet article ?
Édition
1 Stück
ARTICLE_VARIANTS_OTHER
Souvent achetés ensemble
comfort-3-Wege-Mischer DN 25 (1") Innengewinde Kvs-Wert 6,3cbm/hcomfort-3-Wege-Mischer DN 25 (1") Innengewinde Kvs-Wert 6,3cbm/h
comfort-Kombi-Luft-/Schlamm-/Magnetit- abscheider drehbar Smart DN 20 (3/4")comfort-Kombi-Luft-/Schlamm-/Magnetit- abscheider drehbar Smart DN 20 (3/4")
Oventrop Kugelhahn Optibal messing IG Knebelgriff aus Kunstst. DN25, 107 71 08Oventrop Kugelhahn Optibal messing IG Knebelgriff aus Kunstst. DN25, 107 71 08
Description
Généralités
Texte de commercialisation
Conseil d'utilisation
Der comfort-Stellmotor für 3-Wege Mischer hat zwei Endlagenschalter. Der Drehwinkel ist auf 90 Grad elektrisch begrenzt. Mit Hilfe einer einzigen Schraube wird der Mischerantrieb auf dem Mischer befestigt. 230V. Umgebungstemperatur: Min. 0 C/Max. 50 C. Drehwinkel: 90 Grad, elektrisch begrenzt. Drehmoment: 5Nm. Laufzeit: 70 s. Drehrichtung: Wählbar durch Verdrahtung. Stellungsanzeige: Umkehrbare Skala. Handbetrieb: Mech. Getriebeausrastung. Elektrischer Anschluss: Kabel 1,5 m. Schutzart: IP 40. Schutzkla.: II schutzisoliert, III SELV. Typengenehmigung: CE. Stellmotor passt auf comfort-Dreiwegemischer. Modell: comfort WÄRME. comfort-Nr.: 67 00 003
Elektrischer Servomotor
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Netzspannung
230 V AC
Steuersignal
sonstige
Kommunikationsprotokoll
sonstige
Ausführung
rotierend
Regelungsart An/Aus
Ja
Regelungsart modulierend
Nein
Regelungsart Split-Range
Nein
Länge des Anschlusskabels
1,5 m
Übertragung
mit Zahnrädern
Anschluss an Ventil
sonstige
Mit Kopfflansch Direct-Mount nach ISO 5211
Nein
Mit Nullspannungsrücklauf
Nein
Spannungsfrei wenn geschlossen
Ja
Art der Sicherheitsfunktion
sonstige
Betriebsart der Sicherheitsfunktion
sonstige
Automatische Huberkennung
Nein
Einstellbare Zustandsmeldung
Nein
Hilfskontakte
Nein
Zustandsmeldung
ohne
Hilfskontakte optional
Ja
Endkontakte
2
Arbeitsbereich einstellbar
Nein
Mit mechanischem Standanzeiger
Ja
Geeignet für Handbedienung
Ja
Laufzeit
70 s
Drehmoment
5 Nm
Potentialfreier Schaltkontakt
Ja
Max. Drehwinkel
90 °
Mit Sicherheitsfunktion
Nein
Schutzart (IP)
IP40
Max. elektrische Leistungsaufnahme
3,5 VA
Umgebungstemperatur
0 - 50 °C

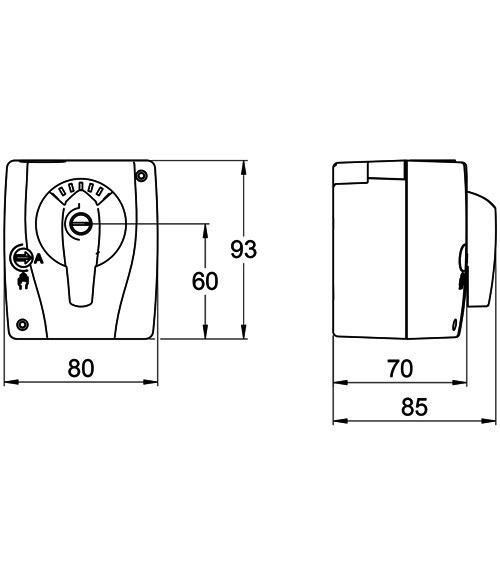

Höhe
93 mm
Breite
80 mm
Tiefe
85 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
Kunststoff
