comfort (ATEC) Schachteinführung konzentrisch DN 80/125
Numéro d'article
52500107300
Numéro d'usine
6166328
Code de commande
ATEC1434
temps de montage (roturiers ??)
26 Min
Numéro de tarif douanier
39174000
Compatible avec les paquets
Votre carte de vœux
comfort-Schachteinführung konzentrisch DN80/125 Nr. 1434CBS
Description
Bei Artikel-Nr. 6166328 handelt es sich um einen Artikel aus der Produktserie KONZENTRISCHE - ABGASSYSTEME. Doppelwandiges Luft-Abgassystem, korrosionsgeschützter, pulverbeschichteter Stahl-Außenmantel, in RAL 9016 weiß, für die Herstellung von Verbindungsstücken und senkrechte, innen angebaute Luft-Abgasanlagen.
Die Abgasleitung ist für eine heizgeräteunabhängige Verwendung für Öl- und Gasbrennwertgeräte, BHKW´s oder gasbetriebene Wärmepumpen nach der Bauprodukterichtlinie geprüft. Die universelle Verwendbarkeit für unterschiedliche Heizsysteme ist durch die Kennzeichnung nach DIN EN 14471 mit EG-Konformitätserklärung nachgewiesen. Alle abgasberührten Bauteile bestehen aus anthrazit-farbigem, UV-stabilisiertem PP-Kunststoff. Bei Gasgeräten muss die Installationsart C6 nachgewiesen sein.
Für die Verwendung für Verbindungsstücke mehrfach belegter Überdruck-Luft-Abgasanlagen ist die Zulassung Z-7.5-3356 zu beachten. Bei der Montage sind die Angaben und Montagevorschriften des Herstellers, das örtliche Baurecht, die Techn. Regelwerke und DIN-/EN-Normen zu berücksichtigen. Vor Montagebeginn ist eine Abstimmung mit dem bevollmächtigten Bezirksschornsteinfeger vorzunehmen.

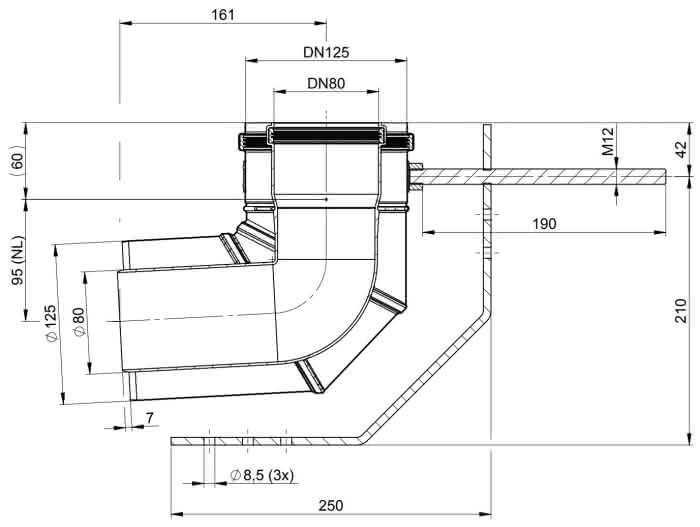

Konzentrisches Abgas/Zuluft Formstück 2 Anschlüsse
Material Innenrohr
Kunststoff
Material Außenrohr
rostfreier Stahl
Qualitätsklasse Innenrohr
Polypropylen (PP)
Form
Bogen
Winkel des Bogens
87 °
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Positiv (Überdruck)
Ja
Nass (kondensierend)
Ja
Negativ (Unterdruck)
Ja
Trocken (nicht kondensierend)
Ja
Oberflächenschutz Außenrohr
beschichtet
Durchmesser Anschluss 1
80/125 mm
Durchmesser Anschluss 2
80/125 mm
Wanddicke Innenrohr
2 mm
Produktionsweise Innenrohr
nahtlos
Produktionsweise Außenrohr
Längsnahtverschweißt (Überlappung)
Mit Lippenring
Ja
Anzahl der Lippen
3
Stand der Lippen
gerade
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Verbindung Außenrohr/Außenrohr
Muffe mit Abdichtung
Mit Messpunkten
Nein
Farbe
weiß
RAL-Nummer
9.016
Länge Anschluss 1
161 mm
Arbeitslänge Anschluss 1
161 mm
Länge Anschluss 2
155 mm
Arbeitslänge Anschluss 2
95 mm
Mit Stütze
Ja
