Numéro d'article
99902098737
Numéro d'usine
2205003
Code de commande
WI2205003
Modèle
65/1-14/2,2
temps de montage (roturiers ??)
1 Std 37 Min
Numéro de tarif douanier
84137059

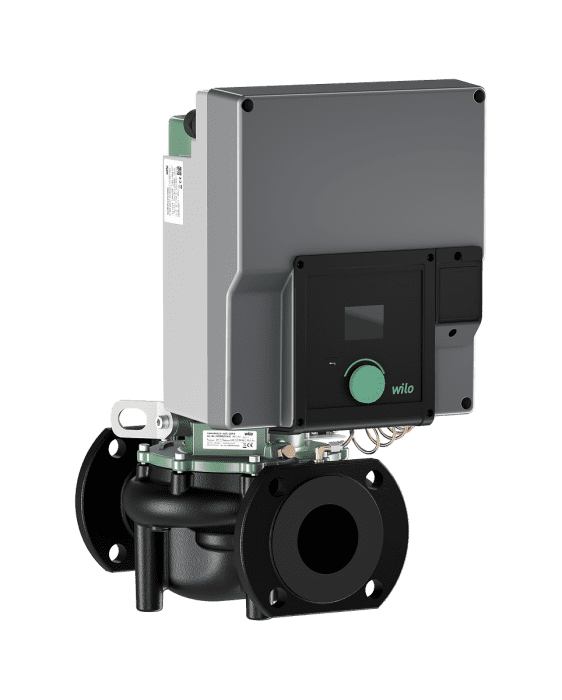

Yonos GIGA2.0-I 65/1-14/2,2, DN 65 (PN 16), DN 65 (PN 16), 2200 W, 2400 W
Description
Inlinepumpe mit hoher Energieeffizienz mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI = 0,4 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Yonos GIGA2.0-I ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.
Konstruktion:
Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
Flansche PN 16 - nach EN 1092-2
Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
Pumpengehäuse und Laterne/Motorflansch serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die Wasserförderung bis Tmax. = +120°C. Bis T = +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von >+ 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
Anschlussspannungen:
3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
Störaussendung für Wohnbereich gemäß EN 61800-3:2018
Störfestigkeit für Industriebereich gemäß EN61800-3:2018
Regelarten:
Variabler Differenzdruck (dp-v)
Konstanter Differenzdruck (dp-c)
Konstante Drehzahl (n-const.)
Benutzerdefinierte PID-Regelung
Funktionen:
Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
Integrierter Motorvollschutz
Anzeige im "Home-Screen" des graphischen Displays:
Aktuell eingestellte Regelungsart
Aktueller Sollwert
Aktueller Istwert
Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
Aktuelle Leistungsaufnahme
Ausführung:
1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für Sensorwert von Differenzdrucksensor
1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für externen Sollwertgeber
1 digitaler Eingang (Ext. AUS)
2 Melderelais für Betriebs- und Störmeldungen
Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Ethernet, Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
Wilo Net als Wilo-Systembus zur Kommunikation bei Doppelpumpenbetrieb
Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
Drehbares graphisches Farb-Display (2 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2 ... 10V oder 4 ... 20mA)
Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
Entlüftungsventil an der Laterne
Lieferumfang:
Pumpe
Einbau- und Betriebsanleitung und Konformitätserklärung
Zubehör (muss gesondert bestellt werden):
3 Konsolen mit Befestigungsmaterial für Fundamentaufbau
Blindflansche für Doppelpumpengehäuse
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA
Konstruktion:
Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
Flansche PN 16 - nach EN 1092-2
Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
Pumpengehäuse und Laterne/Motorflansch serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die Wasserförderung bis Tmax. = +120°C. Bis T = +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von >+ 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
Anschlussspannungen:
3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
Störaussendung für Wohnbereich gemäß EN 61800-3:2018
Störfestigkeit für Industriebereich gemäß EN61800-3:2018
Regelarten:
Variabler Differenzdruck (dp-v)
Konstanter Differenzdruck (dp-c)
Konstante Drehzahl (n-const.)
Benutzerdefinierte PID-Regelung
Funktionen:
Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
Integrierter Motorvollschutz
Anzeige im "Home-Screen" des graphischen Displays:
Aktuell eingestellte Regelungsart
Aktueller Sollwert
Aktueller Istwert
Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
Aktuelle Leistungsaufnahme
Ausführung:
1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für Sensorwert von Differenzdrucksensor
1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für externen Sollwertgeber
1 digitaler Eingang (Ext. AUS)
2 Melderelais für Betriebs- und Störmeldungen
Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Ethernet, Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
Wilo Net als Wilo-Systembus zur Kommunikation bei Doppelpumpenbetrieb
Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
Drehbares graphisches Farb-Display (2 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2 ... 10V oder 4 ... 20mA)
Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
Entlüftungsventil an der Laterne
Lieferumfang:
Pumpe
Einbau- und Betriebsanleitung und Konformitätserklärung
Zubehör (muss gesondert bestellt werden):
3 Konsolen mit Befestigungsmaterial für Fundamentaufbau
Blindflansche für Doppelpumpengehäuse
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA

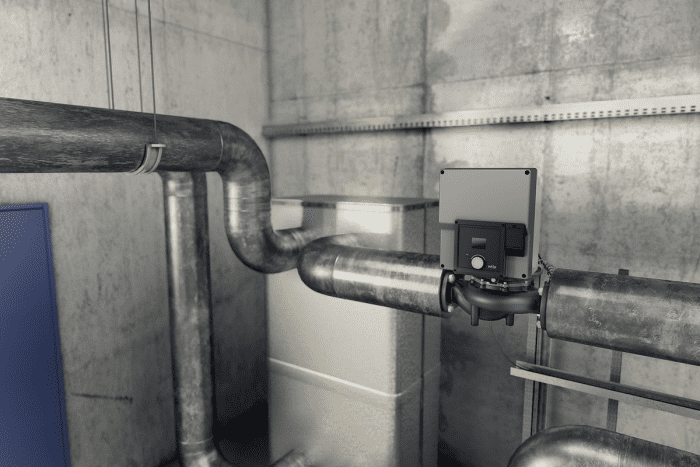

Die Wilo-Yonos GIGA2.0-I ist eine elektronisch geregelte Inline-Trockenläuferpumpe, die sich für die Förderung großer Wassermengen über große Förderhöhen eignet. Sie bietet dank IE5 EC Motortechnologie und bewährter Pumpenhydraulik (MEI =0,4) gleichermaßen hohe Energieeffizienz und hohe Zuverlässigkeit. Mithilfe der bekannten Grüne-Knopftechnologie, einer klaren Menüführung und einem übersichtlichen Farbdisplay lässt sie sich sehr einfach bedienen. Analoge und digitale Schnittstellen bieten die Möglichkeit zur Einbindung in die Gebäudeautomation.
Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
Inline-Trockenläuferpumpe
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
Polypropylen (PP)
Werkstoffgüte Gebläserad/Laufrad
PP-GF

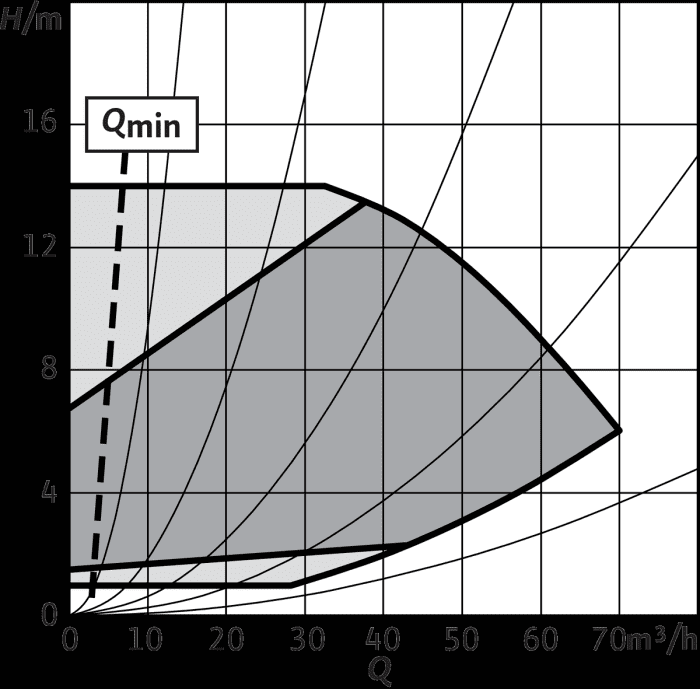

Volumenstrom (BEP)
42,91 m³/h
Förderhöhe bei Volumenstrom (BEP)
126,506 kPa
Max. Pumpvolumen
78,2 m³/h
Max. Förderhöhe
14,42 m
Max. Arbeitsdruck
16 bar
Doppelpumpe
Nein
Bemessungsspannung
400 V
Anzahl der Phasen
3
Frequenz
50/60 Hz
Nennstrom
3,8 A
Aufgenommene Motorleistung (P1)
2,4 kW
Motorausgangsleistung (P2)
2,2 kW
Leistungsaufnahme der Pumpe (solpump)
2.400 W
Mindesteffizienzindex (MEI)
0,4
Isolationsklasse nach IEC
F
Drehzahl
2.890 1/min
Funkstandard Bluetooth
Nein
Mediumtemperatur (Dauerbetrieb)
-20 - 120 °C
Umgebungstemperatur
-30 - 50 °C
Anschluss Einlassseite
Flansch
Durchmesser, Anschluss Einlassseite
DN 65
Rohraußendurchmesser, Anschluss Einlassseite
65 mm
Druckstufe Flanschanschluss Einlass
PN 16
Anschlussstandard Einlassseite
EN 1092-2
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 65
Rohraußendurchmesser, Anschluss Auslassseite
65 mm
Druckstufe Flanschanschluss Auslassseite
PN 16
Anschlussstandard Auslassseite
EN 1092-2
Flanschform
rund
Einbaulänge
340 mm
Schutzart (IP)
IP55
Normmotor
Nein
Motor-Energieeffizienzklasse
IE5
