InstallationRohrsysteme TW & HeizungViega Megapress
Viega GmbH & Co. KG

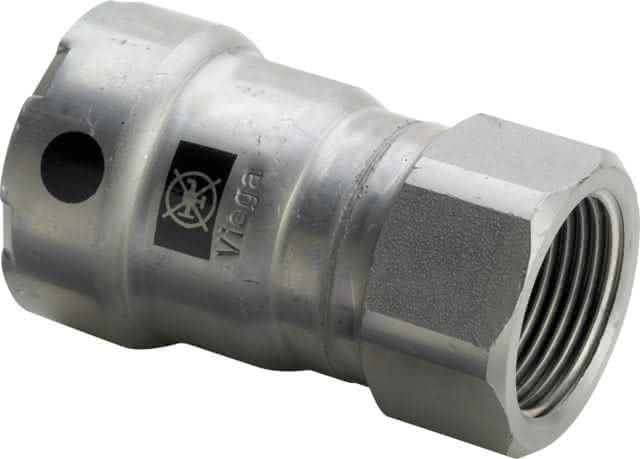

Viega Übergangsstück mit SC Megapress 4212 in 1ZollxRp1 Stahl Zn-Ni besch.

77118591688 #1
77118591688 #177118591688 #277118591688 #3
Numéro d'article
77118591688
Numéro d'usine
695354
Code de commande
MGPU2525I
Modèle
4212
temps de montage (roturiers ??)
9 Min
Numéro de tarif douanier
73079210
Compatible avec les paquets
Votre carte de vœux

Viega Megapress-Übergangsstück mit SC-Contur Stahl unlegiert, Zink-Nickel-Beschichtung, Modell 4212 VdS-Zulassung DN: 25 D: 1 Rp: 1

Sous quel terme de recherche auriez-vous recherché cet article ?
UE (Beutel)
5 Stück
Édition
1 Stück
ARTICLE_VARIANTS_OTHER
Souvent achetés ensemble
Viega Übergangsstück mit SC Megapress 4212 in 3/4ZollxRp3/4 Stahl Zn-Ni besch.Viega Übergangsstück mit SC Megapress 4212 in 3/4ZollxRp3/4 Stahl Zn-Ni besch.
Deutsches Kupferrohr 28x1 halbhart Sanco Deutsches Kupferrohr 28x1 halbhart Sanco
Viega Übergangsstück mit SC Sanpress 2211 in 28mm x R1AG SiliziumbronzeViega Übergangsstück mit SC Sanpress 2211 in 28mm x R1AG Siliziumbronze
Description
Généralités
Texte de commercialisation
Conseil d'utilisation
Megapress-Übergangsstückmit SC-Contur- Für Stahlrohre nach DIN EN 10220/10255- Stahl unlegiert, Zink-Nickel-Beschichtung- Pressanschluss, Rp-GewindeAusstattung Dichtelement EPDM, Schneidring, Trennring, MehrkantModell 4212Artikelnummer 695 354VdS-ZulassungDN (Durchmesser Nominal): 25D (Rohraußendurchmesser nach DIN EN 10255): 1Rp (Innengewinde zylindrisch): 1
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 35 (1.0308)
Oberflächenschutz Anschluss 1
Zink/Nickel
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 35 (1.0308)
Oberflächenschutz Anschluss 2
Zink/Nickel
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
28 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
1 Zoll (25)
Rohraußendurchmesser Anschluss 2
28 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
grau
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
69 mm
Arbeitslänge Anschluss 1
23 mm
Arbeitslänge Anschluss 2
23 mm
Schlüsselweite
41 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
VdS-geprüft
Ja
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattViega_4015211695354_de_de-web_de-695354.pdf (199 kB)
InstallationshinweiseViega_4015211695354_09d308c3adbde2e5ac1140943b109d97_de_de.pdf (10.5 MB)
Fotorealistisches Farb-BildViega_4015211695354_vib_m_4212_w_11_3.jpg (74 kB)
Fotorealistisches Farb-BildViega_4015211695354_vib_m_4212_d_11_3.jpg (1 MB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211695354_vis_m_4212_w_11_3.jpg (66 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211695354_vis_m_4212_d_11_3.jpg (852 kB)

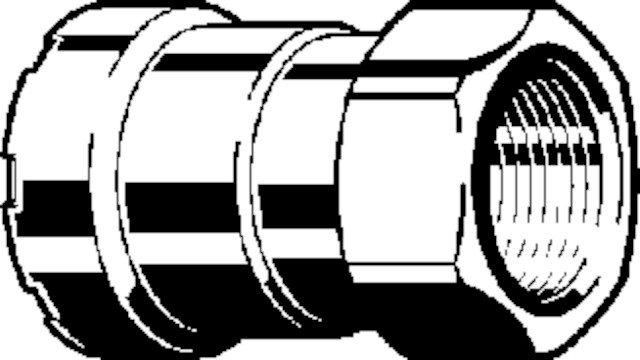

Unvermaßte StrichzeichnungViega_4015211695354_viu_m_4212_w_26_1.jpg (69 kB)
Unvermaßte StrichzeichnungViega_4015211695354_viu_m_4212_d_26_1.jpg (56 kB)
NachhaltigkeitszertifikateViega_4015211695354_2024-01-11_viega_epd-vmp-de-1753_megapress.pdf (2.5 MB)
Deeplink Herstellerseite
Montageanleitungga_megapress_17_de_de.pdf (10.59 MB)
Montageanleitungga_megapress_17_de_de.pdf (10.59 MB)
