InstallationRohrsysteme TW & HeizungViega Megapress
Viega GmbH & Co. KG

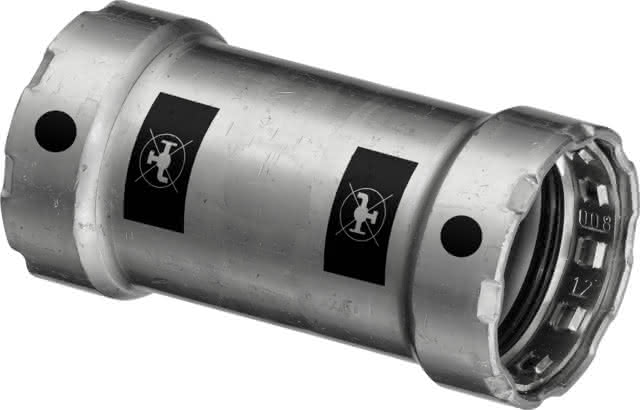

Viega Schiebemuffe mit SC Megapress 4215.5 in 1/2 Zoll Stahl Zn-Ni besch.

77118591580 #1
77118591580 #177118591580 #277118591580 #3
Numéro d'article
77118591580
Numéro d'usine
694814
Code de commande
MGPSM15
Modèle
4215.5
temps de montage (roturiers ??)
4 Min
Numéro de tarif douanier
73079980
Compatible avec les paquets
Votre carte de vœux

Viega Megapress-Schiebemuffe mit SC-Contur Stahl unlegiert, Zink-Nickel-Beschichtung, Modell 4215.5 DN: 15 D: ½

Sous quel terme de recherche auriez-vous recherché cet article ?
UE (Beutel)
10 Stück
Édition
1 Stück
ARTICLE_VARIANTS_OTHER
Souvent achetés ensemble
Viega T-Stück mit SC Megapress 4217.2 in 1/2ZollxRp1/2x1/2ZollStahlZn-Nibesch.Viega T-Stück mit SC Megapress 4217.2 in 1/2ZollxRp1/2x1/2ZollStahlZn-Nibesch.
Viega Übergangsstück mit SC Megapress 4211 in 1/2ZollxR1/2 Stahl Zn-Ni besch.Viega Übergangsstück mit SC Megapress 4211 in 1/2ZollxR1/2 Stahl Zn-Ni besch.
comfort-press-PPSU-Winkel A20 90 Grad 20mmcomfort-press-PPSU-Winkel A20 90 Grad 20mm
Description
Généralités
Texte de commercialisation
Conseil d'utilisation
Megapress-Schiebemuffemit SC-Contur- Für Stahlrohre nach DIN EN 10220/10255- Stahl unlegiert, Zink-Nickel-Beschichtung- PressanschlüsseAusstattung Dichtelemente EPDM, Schneidringe, TrennringeModell 4215.5Artikelnummer 694 814DN (Durchmesser Nominal): 15D (Rohraußendurchmesser nach DIN EN 10255): ½
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 35 (1.0308)
Oberflächenschutz Anschluss 1
Zink/Nickel
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 35 (1.0308)
Oberflächenschutz Anschluss 2
Zink/Nickel
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
21,3 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 15
Rohraußendurchmesser Anschluss 2
21,3 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
grau
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Ja
Zugfest
Ja
Länge
69 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattViega_4015211694814_de_de-web_de-694814.pdf (190 kB)
InstallationshinweiseViega_4015211694814_09d308c3adbde2e5ac1140943b109d97_de_de.pdf (10.5 MB)
Fotorealistisches Farb-BildViega_4015211694814_vib_m_42155_w_11_3.jpg (82 kB)
Fotorealistisches Farb-BildViega_4015211694814_vib_m_42155_d_11_3.jpg (796 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211694814_vis_m_42155_w_11_3.jpg (78 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211694814_vis_m_42155_d_11_3.jpg (752 kB)
Unvermaßte StrichzeichnungViega_4015211694814_viu_m_42155_w_26_1.jpg (66 kB)
Unvermaßte StrichzeichnungViega_4015211694814_viu_m_42155_d_26_1.jpg (55 kB)
NachhaltigkeitszertifikateViega_4015211694814_2024-01-11_viega_epd-vmp-de-1753_megapress.pdf (2.5 MB)
Deeplink Herstellerseite
Montageanleitungga_megapress_17_de_de.pdf (10.59 MB)
Montageanleitungga_megapress_17_de_de.pdf (10.59 MB)
