InstallationRohrsysteme TW & HeizungViega Megapress
Viega GmbH & Co. KG

Viega Muffe mit SC Megapress 4215 in 1 1/4 Zoll Stahl Zn-Ni besch.

77118591574 #1
77118591574 #177118591574 #277118591574 #3
Numéro d'article
77118591574
Numéro d'usine
694784
Code de commande
MGPM32
Modèle
4215
temps de montage (roturiers ??)
6 Min
Numéro de tarif douanier
73079980
Compatible avec les paquets
Votre carte de vœux

Viega Megapress-Muffe mit SC-Contur Stahl unlegiert, Zink-Nickel-Beschichtung, Modell 4215 VdS-Zulassung DN: 32 D: 1¼

Sous quel terme de recherche auriez-vous recherché cet article ?
UE (Karton)
15 Stück
Édition
1 Stück
ARTICLE_VARIANTS_OTHER
Souvent achetés ensemble
Viega Muffe mit SC Megapress 4215 in 1 1/2 Zoll Stahl Zn-Ni besch.Viega Muffe mit SC Megapress 4215 in 1 1/2 Zoll Stahl Zn-Ni besch.
Viega Muffe mit SC Megapress 4215 in 2 Zoll Stahl Zn-Ni besch.Viega Muffe mit SC Megapress 4215 in 2 Zoll Stahl Zn-Ni besch.
Viega Bogen 90 Grad mit SC Profipress G 2616.1 für Gas in 42mm KupferViega Bogen 90 Grad mit SC Profipress G 2616.1 für Gas in 42mm Kupfer
Description
Généralités
Texte de commercialisation
Conseil d'utilisation
Megapress-Muffemit SC-Contur- Für Stahlrohre nach DIN EN 10220/10255- Stahl unlegiert, Zink-Nickel-Beschichtung- PressanschlüsseAusstattung Dichtelemente EPDM, Schneidringe, TrennringeModell 4215Artikelnummer 694 784VdS-ZulassungDN (Durchmesser Nominal): 32D (Rohraußendurchmesser nach DIN EN 10255): 1¼
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 35 (1.0308)
Oberflächenschutz Anschluss 1
Zink/Nickel
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 35 (1.0308)
Oberflächenschutz Anschluss 2
Zink/Nickel
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
42,4 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 32
Rohraußendurchmesser Anschluss 2
42,4 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
grau
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
110 mm
Arbeitslänge Anschluss 1
18 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
VdS-geprüft
Ja
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattViega_4015211694784_de_de-web_de-694784.pdf (187 kB)
InstallationshinweiseViega_4015211694784_09d308c3adbde2e5ac1140943b109d97_de_de.pdf (10.5 MB)
Fotorealistisches Farb-BildViega_4015211694784_vib_m_4215_w_11_4.jpg (82 kB)
Fotorealistisches Farb-BildViega_4015211694784_vib_m_4215_d_11_4.jpg (783 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211694784_vis_m_4215_w_11_4.jpg (78 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211694784_vis_m_4215_d_11_4.jpg (741 kB)

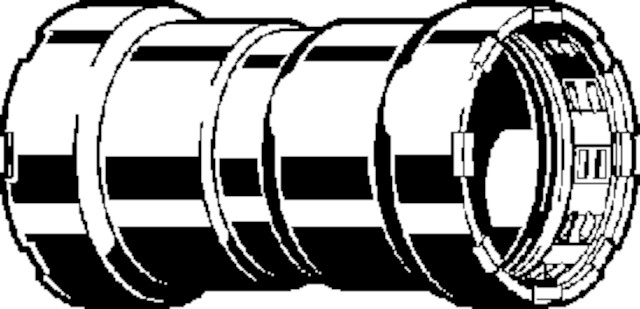

Unvermaßte StrichzeichnungViega_4015211694784_viu_m_4215_w_26_2.jpg (74 kB)
Unvermaßte StrichzeichnungViega_4015211694784_viu_m_4215_d_26_2.jpg (62 kB)
NachhaltigkeitszertifikateViega_4015211694784_2024-01-11_viega_epd-vmp-de-1753_megapress.pdf (2.5 MB)
Deeplink Herstellerseite
Montageanleitungga_megapress_17_de_de.pdf (10.59 MB)
Montageanleitungga_megapress_17_de_de.pdf (10.59 MB)
