TECEprofil Waschtischmodul z. Anschluss Durchlauferh. inkl. Montagebl.,BH1120 mm
Numéro d'article
99902328423
Numéro d'usine
9310022
Code de commande
TEC9310022
Modèle
2009000010 0130
temps de montage (roturiers ??)
32 Min
Numéro de tarif douanier
73249000

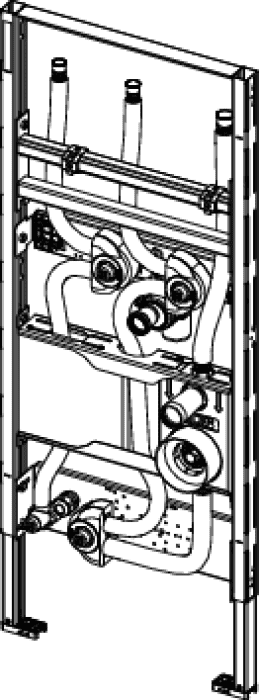

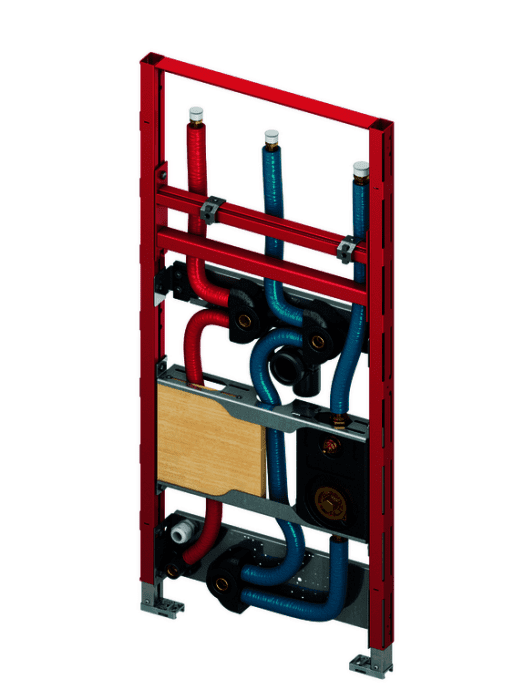

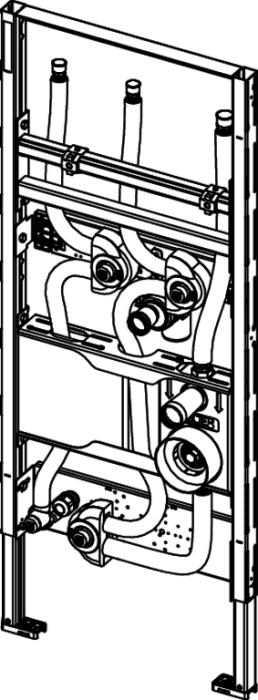

TECEprofil Waschtischmodul zur asymmetrischen Montage für Durchlauferhitzer und Waschtisch inklusive Montageblock für Wasserzähler, Bauhöhe 1120 mm
Description
TECEprofil Waschtischmodul zur asymmetrischen Montage für Durchlauferhitzer und Waschtisch inklusive Montageblock für Wasserzähler, Bauhöhe 1120 mm
Waschtischmodul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwand- oder Eckmodul.

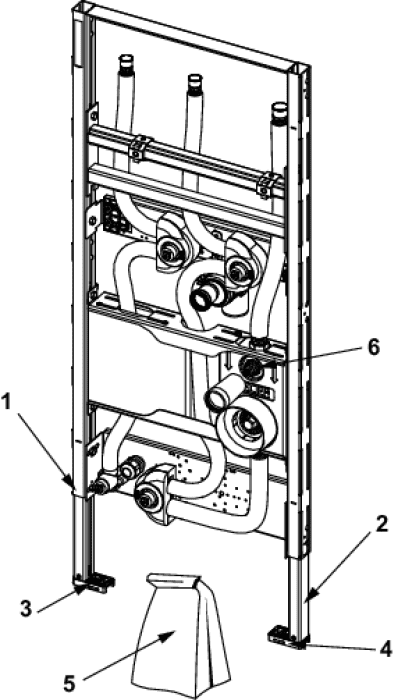

Komplett vormontierte Einheit bestehend aus:
selbsttragendem Montagerahmen, pulverbeschichtet
zwei Haltebolzen M 10, höhen- und seitenverstellbares Abstandsmaß
schallentkoppelte Armaturentraverse, Wandscheiben mit Hygienebox für Kalt- und Warmwasser durchgeschliffen
exzentrisch angeordneter HT-Abwasserbogen DN 50 zzgl. HT-Reduzierung DN 50 x 32 mm
werksseitig vorverrohrter Trinkwassereingang 3/4" AG
Montageblock für Wasserzähler G 2" koaxial (HWW Modell), Anschluss Rp 3/4"
werksseitig durchgeschliffene und gedämmte Trinkwasserleitung für Kalt- und Warmwasser mit Abgängen 1/2" AG
Armaturentraverse mit zwei Wandscheiben für Kalt- und Warmwasseranschluss, 100 mm Abstand
Holzplatte zur Befestigung von elektronisch geregelten Durchlauferhitzern
eingesetztes Rohrsystem TECEflex, vorgedämmt, kombiniert mit TECEflex Fittings aus Siliziumbronze
Bestell-Nr.: ---
Waschtischmodul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwand- oder Eckmodul.
Komplett vormontierte Einheit bestehend aus:
selbsttragendem Montagerahmen, pulverbeschichtet
zwei Haltebolzen M 10, höhen- und seitenverstellbares Abstandsmaß
schallentkoppelte Armaturentraverse, Wandscheiben mit Hygienebox für Kalt- und Warmwasser durchgeschliffen
exzentrisch angeordneter HT-Abwasserbogen DN 50 zzgl. HT-Reduzierung DN 50 x 32 mm
werksseitig vorverrohrter Trinkwassereingang 3/4" AG
Montageblock für Wasserzähler G 2" koaxial (HWW Modell), Anschluss Rp 3/4"
werksseitig durchgeschliffene und gedämmte Trinkwasserleitung für Kalt- und Warmwasser mit Abgängen 1/2" AG
Armaturentraverse mit zwei Wandscheiben für Kalt- und Warmwasseranschluss, 100 mm Abstand
Holzplatte zur Befestigung von elektronisch geregelten Durchlauferhitzern
eingesetztes Rohrsystem TECEflex, vorgedämmt, kombiniert mit TECEflex Fittings aus Siliziumbronze
Bestell-Nr.: ---
Hinweis:
Messkapsel 2" koaxial nicht im Lieferumfang enthalten.
Elektronisch geregelter Durchlauferhitzer nicht im Lieferumfang enthalten.
Die werksseitige Verrohrung muss im Zuge der Druckprüfung vor Ort mitgeprüft werden.
Waschtisch steht rechts asymmetrisch über das Modul hinaus.
Messkapsel 2" koaxial nicht im Lieferumfang enthalten.
Elektronisch geregelter Durchlauferhitzer nicht im Lieferumfang enthalten.
Die werksseitige Verrohrung muss im Zuge der Druckprüfung vor Ort mitgeprüft werden.
Waschtisch steht rechts asymmetrisch über das Modul hinaus.
Vorwand-/Einbauelement Waschtisch
Werkstoff
Stahl
Selbsttragende Konstruktion
Ja
Geeignet für Leichtbauwand (Trockenbau)
Ja
Geeignet für Massivwand (Nassbau)
Nein
Geeignet für Installationswand (Systemwand)
Ja
Oberflächenschutz
beschichtet
Höhenverstellbar
Ja
Verstellbare Breite
Nein
Tiefenverstellbar
Ja
Waschtischhöhe verstellbar
Ja

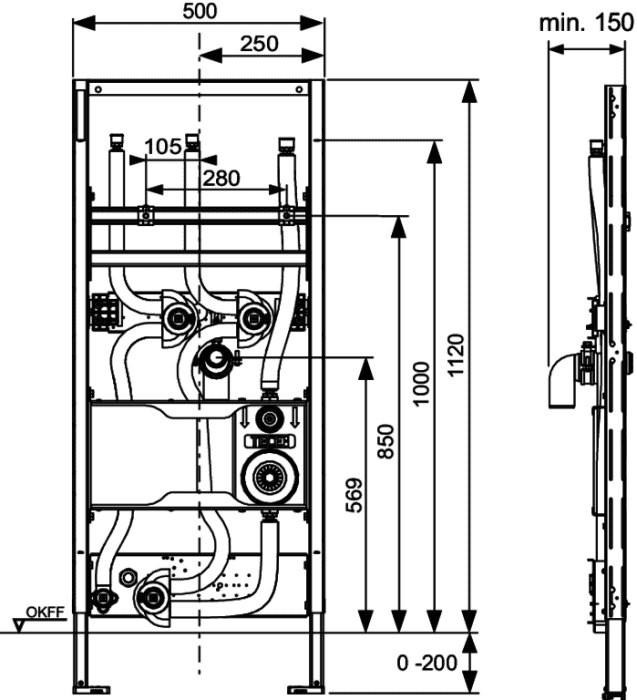

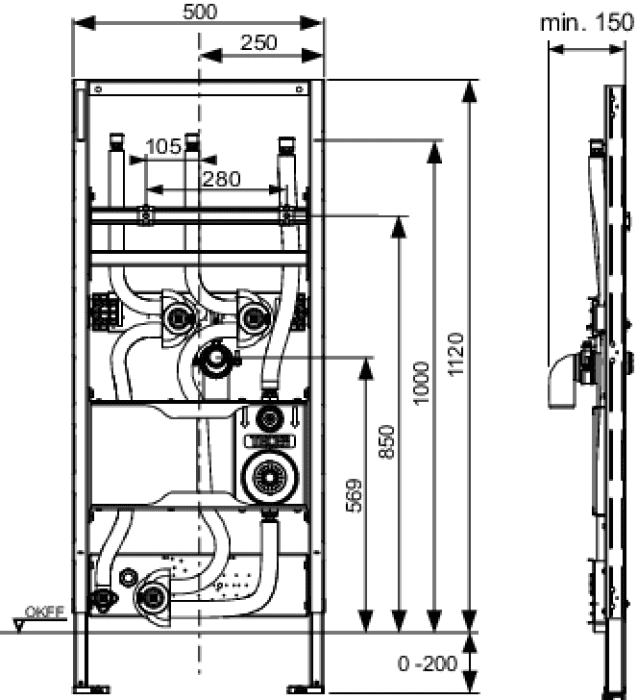

Höhe
1.120 - 1.320 mm
Breite
500 mm
Tiefe
90 - 240 mm
Mit Abflussbogen
Ja
Rohraußendurchmesser Abflussrohr
50 mm
Vormontiertes Element
Ja
Mit Armaturenanschlussplatte
Nein
Verstellbare Armaturenanschlussplatte
Nein
Mittenabstand Hahnanschluss
150 mm
Gewindemaß Armatur
1/2 Zoll
Art der Montage von Armaturen
Waschtisch/Plattenaufbau
Mit Befestigungsmaterial für das Element
Ja
Mit Befestigungsmaterial für den Waschtisch
Ja
Mit Einbausiphon
Nein
