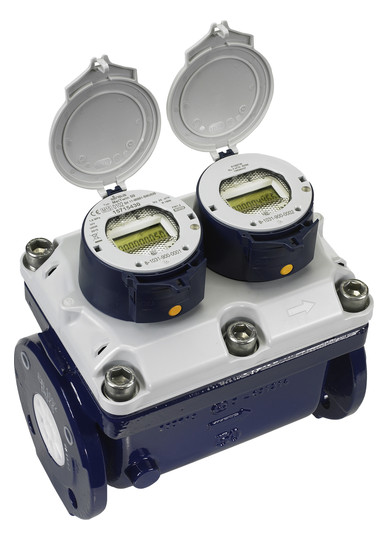

Sensus GWZ WPV MeiTwinRF Q3-63 DN80 L:300 FL PN16 NZ=Q3-4 wMBus
Numéro d'article
99902709518
Numéro d'usine
MTWMI601
Code de commande
MTWMI601
Numéro de tarif douanier
90282000
Sensus Großwasserzähler Verbundwasserzähler MeiTwinRF Q3_63 DN80 Länge:300 Flansch PN16 Nebenzähler=Q3_4 wMBus (Funk) 868 MHz
Description
Sensus GWZ WV MeiTwinRF Q3_63
DN80 L:300 FL PN16 NZ=Q3_4 wMBus 868 MHz
Verbundwasserzähler, Einbau
horizontal und vertikal
Für Kaltwasser bis 30C (T30)
Verwendung bei hohen, extrem
schwankenden Durchflüssen sowie
bei minimalen Verbräuchen und
Sicherung der Brandschutzreserve.
Konformitätsbewertete
metrologische Einheit für den
Austausch am Installationsort
lieferbar.
3-fach kombinierte Messeinheit,
bestehend aus Haupt-, Nebenzähler
und Umschaltventil.
Überflutungssicheres
Glas/Kupferzählwerk IP68,
Zählwerk 355 Grad drehbar.
Keine Einlaufstrecke notwendig
(U0D0 gem. OIML R49 und ISO
4064:2014).
Integrierter Datenlogger,
Schutzart IP68, Alarmmeldung mit
Zeitstempel (Start und Ende) bei
Leckage, Rohrbruch, Rückwärtsfluss,
Manipulationserkennung.
Überwachung von Versorgungsnetzen.
Sendet standardmäßig zwei
Funkprotokolle:
Wireless M-Bus OMS, Mode 7B
(AES 128-Verschlüsselung).
SensusRF Funk 868 MHz
(walk by, drive by).
Schlüsselerzeugung nach BSI Vorgabe.
Baulänge L : 300 mm
Anschluß : Flansch
Dauerdurchfluss Q3: 63 m3/h
Ratio Q3/Q1: 4000
Mindestdurchflusss Q1: 0,016 m3/h
Übergangsdurchfluss Q2: 0,25 m3/h
Überlastdurchfluss Q4: 78,75 m3/h
Umschaltdurchfluss Qx1: 1,1-1,7 m3/h
Umschaltdurchfluss Qx2: 2,0-2,6 m3/h
Anlaufwert : 0,002 m3/h
Druckverlustgruppe : 63
Druckverlust bei Q3 : 0,31 bar
kvs-Wert : 113 m3/h
Temperaturbereich des Mediums:
0,1C - 30C nach T30 MID
Temperaturbereich der Umgebung:
5C - 70C
Druckbereich : 0,3 - 16bar
Fernübertragung : Funk
Bestellnummer: ---
DN80 L:300 FL PN16 NZ=Q3_4 wMBus 868 MHz
Verbundwasserzähler, Einbau
horizontal und vertikal
Für Kaltwasser bis 30C (T30)
Verwendung bei hohen, extrem
schwankenden Durchflüssen sowie
bei minimalen Verbräuchen und
Sicherung der Brandschutzreserve.
Konformitätsbewertete
metrologische Einheit für den
Austausch am Installationsort
lieferbar.
3-fach kombinierte Messeinheit,
bestehend aus Haupt-, Nebenzähler
und Umschaltventil.
Überflutungssicheres
Glas/Kupferzählwerk IP68,
Zählwerk 355 Grad drehbar.
Keine Einlaufstrecke notwendig
(U0D0 gem. OIML R49 und ISO
4064:2014).
Integrierter Datenlogger,
Schutzart IP68, Alarmmeldung mit
Zeitstempel (Start und Ende) bei
Leckage, Rohrbruch, Rückwärtsfluss,
Manipulationserkennung.
Überwachung von Versorgungsnetzen.
Sendet standardmäßig zwei
Funkprotokolle:
Wireless M-Bus OMS, Mode 7B
(AES 128-Verschlüsselung).
SensusRF Funk 868 MHz
(walk by, drive by).
Schlüsselerzeugung nach BSI Vorgabe.
Baulänge L : 300 mm
Anschluß : Flansch
Dauerdurchfluss Q3: 63 m3/h
Ratio Q3/Q1: 4000
Mindestdurchflusss Q1: 0,016 m3/h
Übergangsdurchfluss Q2: 0,25 m3/h
Überlastdurchfluss Q4: 78,75 m3/h
Umschaltdurchfluss Qx1: 1,1-1,7 m3/h
Umschaltdurchfluss Qx2: 2,0-2,6 m3/h
Anlaufwert : 0,002 m3/h
Druckverlustgruppe : 63
Druckverlust bei Q3 : 0,31 bar
kvs-Wert : 113 m3/h
Temperaturbereich des Mediums:
0,1C - 30C nach T30 MID
Temperaturbereich der Umgebung:
5C - 70C
Druckbereich : 0,3 - 16bar
Fernübertragung : Funk
Bestellnummer: ---
Der MeiTwinRF ist ein intelligenter Verbundwasserzähler für Trinkwasser bis 50 Grad Celsius, konzipiert für Anwendungen mit stark schwankenden Durchflüssen und sehr kleinen Mengen, wie sie etwa bei Leckageerkennung oder in Feuerlöschleitungen auftreten. Durch die Kombination eines Haupt- und eines Nebenzählers in einem kompakten Gehäuse bietet der MeiTwinRF höchste Messgenauigkeit über einen extrem großen Durchflussbereich.
Das Zählwerk verfügt über ein integriertes Funkmodul mit Datenloggerfunktion für bis zu 6200 Datensätze. Ein LC-Display zeigt Verbrauchswerte und Statusmeldungen an. Die Kommunikation erfolgt über Wireless M-Bus nach OMS mit AES 128 Verschlüsselung. Er ist kompatibel mit Smart Meter Gateways und ermöglichen ein einfaches Key Management über ein zertifiziertes Kundenportal und bietet sehr hohe Datensicherheit. Für den Einsatz als Walk-by, Drive-by und fest installierte Netzwerke. .
Der Haupt- und Nebenzähler sind hintereinander in Durchflussrichtung angeordnet, wodurch die frühere Unterscheidung zwischen linker und rechter Nebenzählerposition entfällt. Ein integrierter Strömungsgleichrichter macht Ein- und Auslaufstrecken überflüssig. Der herausnehmbare Messeinsatz besteht aus Hauptzähler, Umschaltventil und Nebenzähler und ermöglicht einen einfachen und kostengünstigen Austausch nach Ablauf der Eichgültigkeit.
Der Hauptzähler ist mit einer hydrodynamischen Flügelbalance ausgestattet, das federbelastete Umschaltventil sorgt für geringen Druckverlust und hohe Standfestigkeit. Der Nebenzähler ist als Ringkolben-Messpatrone mit Rückflussverhinderer und trockenlaufendem Kupfer-Glas-Zählwerk ausgeführt und erfüllt die Schutzklasse IP68. Die minimale Durchflussmenge beträgt nur 6 Liter pro Stunde.
Der MeiTwinRF ist in den Nennweiten DN 50 bis DN 100 und Baulängen nach DIN 19625 und ISO 4064 erhältlich. Die Installation ist sowohl horizontal als auch vertikal möglich, mit dem Zählerkopf nach oben oder zur Seite. Die verwendeten Materialien wie Grauguss, Messing, Kunststoff und nichtrostender Stahl sind robust und langlebig.
Die Infrastruktur des MeiTwinRF unterstützt sowohl stationäre Funknetzwerke mit Repeater-Ketten und GPRS-Gateways als auch mobile Auslesung per Walk-by oder Drive-by. Mit dem Sensus Interface Radio Tool und der DIAVASO Software können Zählerstände, Ereignismeldungen und Konfigurationen sicher und effizient ausgelesen und angepasst werden.
Mit seinem innovativen 3-in-1-Messeinsatz, der hohen Messgenauigkeit und der modernen Funkkommunikation ist der MeiTwinRF die ideale Lösung für Versorgungsunternehmen, die auf zuverlässige und zukunftssichere Messtechnik setzen.
Das Zählwerk verfügt über ein integriertes Funkmodul mit Datenloggerfunktion für bis zu 6200 Datensätze. Ein LC-Display zeigt Verbrauchswerte und Statusmeldungen an. Die Kommunikation erfolgt über Wireless M-Bus nach OMS mit AES 128 Verschlüsselung. Er ist kompatibel mit Smart Meter Gateways und ermöglichen ein einfaches Key Management über ein zertifiziertes Kundenportal und bietet sehr hohe Datensicherheit. Für den Einsatz als Walk-by, Drive-by und fest installierte Netzwerke. .
Der Haupt- und Nebenzähler sind hintereinander in Durchflussrichtung angeordnet, wodurch die frühere Unterscheidung zwischen linker und rechter Nebenzählerposition entfällt. Ein integrierter Strömungsgleichrichter macht Ein- und Auslaufstrecken überflüssig. Der herausnehmbare Messeinsatz besteht aus Hauptzähler, Umschaltventil und Nebenzähler und ermöglicht einen einfachen und kostengünstigen Austausch nach Ablauf der Eichgültigkeit.
Der Hauptzähler ist mit einer hydrodynamischen Flügelbalance ausgestattet, das federbelastete Umschaltventil sorgt für geringen Druckverlust und hohe Standfestigkeit. Der Nebenzähler ist als Ringkolben-Messpatrone mit Rückflussverhinderer und trockenlaufendem Kupfer-Glas-Zählwerk ausgeführt und erfüllt die Schutzklasse IP68. Die minimale Durchflussmenge beträgt nur 6 Liter pro Stunde.
Der MeiTwinRF ist in den Nennweiten DN 50 bis DN 100 und Baulängen nach DIN 19625 und ISO 4064 erhältlich. Die Installation ist sowohl horizontal als auch vertikal möglich, mit dem Zählerkopf nach oben oder zur Seite. Die verwendeten Materialien wie Grauguss, Messing, Kunststoff und nichtrostender Stahl sind robust und langlebig.
Die Infrastruktur des MeiTwinRF unterstützt sowohl stationäre Funknetzwerke mit Repeater-Ketten und GPRS-Gateways als auch mobile Auslesung per Walk-by oder Drive-by. Mit dem Sensus Interface Radio Tool und der DIAVASO Software können Zählerstände, Ereignismeldungen und Konfigurationen sicher und effizient ausgelesen und angepasst werden.
Mit seinem innovativen 3-in-1-Messeinsatz, der hohen Messgenauigkeit und der modernen Funkkommunikation ist der MeiTwinRF die ideale Lösung für Versorgungsunternehmen, die auf zuverlässige und zukunftssichere Messtechnik setzen.
Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
Wasserzähler
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen EN-GJL-250 (GG 25)
Nenndurchmesser Gehäuse
DN 80
Nenndurchmesser alle Anschlüsse
DN 80
Rohraußendurchmesser alle Anschlüsse
90 mm
Anschluss
Flansch
Druckstufe Flansch
PN 16
Druckstufe Artikel
PN 16
Kontinuierlicher Volumenstrom (Q3)
63 m³/h
Verhältnis R (Q3/Q1)
4.000
Temperaturklasse
T30
Mediumtemperatur (Dauerbetrieb)
0,1 - 50 °C
Arbeitslänge
300 mm
Geeignet für
kaltes Leitungswasser
Messmethode
Schaufelrad
Montage horizontal
Ja
Montage vertikal
Ja
Art der vertikalen Befestigung
steigend
Art des Zählergehäuses
trocken
Anzeigeart
digital
Kommunikation
integriert
Art der Kommunikation
Funk 868 MHz
Standard für Schnittstellen
WM-Bus
Schutzart (IP)
IP68
Mit Wasserzählerbügel
Nein
Mit Absperrventil
Nein
