Schlösser Kombi-Eckventil ohne ASAG 1/2", Nr.1720 chrom
Numéro d'article
10770100100
Numéro d'usine
0017201550001
Code de commande
KEV15
temps de montage (roturiers ??)
12 Min
Numéro de tarif douanier
84818059
JS Kombi-Eckventil, nicht selbstdichtend, mit Schlauchverschraubung, mit Dreikantgriff, Anschlussgewinde 1/2", poliert und verchromt
Description
---
Schlösser Kombi-Eckventil
Anschlussgewinde nicht selbstdichtend
Werkstoff nach TrinkwV und UBA
Nickelwerte nach TrinkwV und UBA
poliert verchromt
Gehäuse Messing
Oberteil Messing
Kegeldichtung POM
Oberteildichtung EPDM
Dreikanthaubengriff

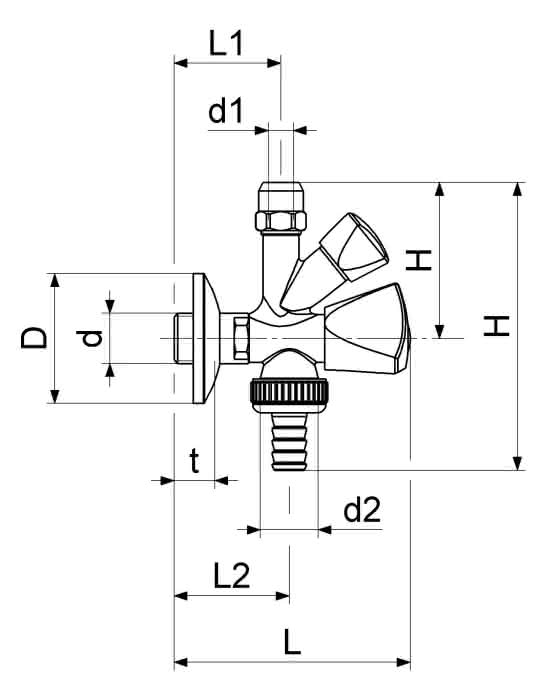

DN 15
Anschlussart Aussengewinde
d = G 1/2 nicht selbstdichtend
t = 17mm
d1 = 10mm
d2 = G 3/4
für Schlauch 1/2"
D = 54mm
L = 98mm
L1 = 44,5mm
L2 = 48mm
H = 120mm
H1 = 65mm
Betriebsdruck max. 10 bar (PN 10)
Betriebstemperatur max. 90 Grad
Geräuschklasse 2
G-Gewinde ISO 228 Teil 1
Trinkwasserverordnung DIN EN 1717

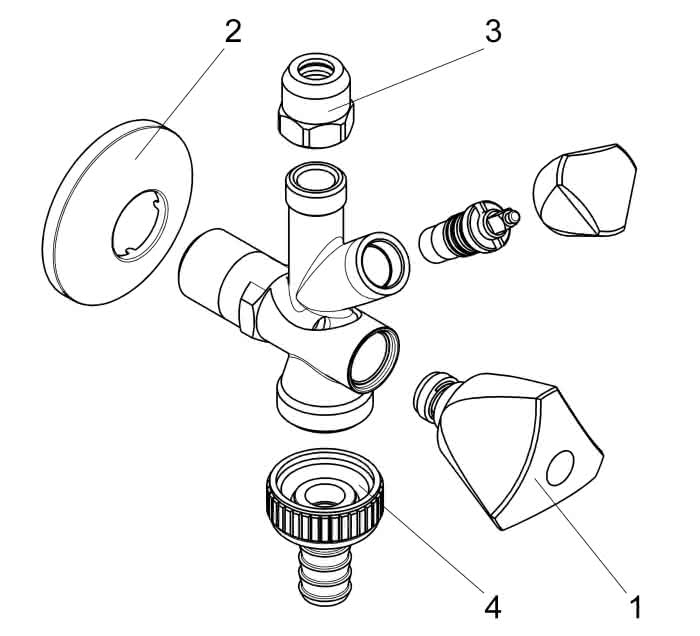

Lieferumfang mit Rückflussverhinderer
Quetschverschraubung mit Längenausgleich
Rosette und Schlauchverschraubung
Techn.- u. Zertifikatsänd. vorbehalten
Fabrikat Schlösser
Serie Geräteanschlussarmatur
Schlösser Kombi-Eckventil
Anschlussgewinde nicht selbstdichtend
Werkstoff nach TrinkwV und UBA
Nickelwerte nach TrinkwV und UBA
poliert verchromt
Gehäuse Messing
Oberteil Messing
Kegeldichtung POM
Oberteildichtung EPDM
Dreikanthaubengriff
DN 15
Anschlussart Aussengewinde
d = G 1/2 nicht selbstdichtend
t = 17mm
d1 = 10mm
d2 = G 3/4
für Schlauch 1/2"
D = 54mm
L = 98mm
L1 = 44,5mm
L2 = 48mm
H = 120mm
H1 = 65mm
Betriebsdruck max. 10 bar (PN 10)
Betriebstemperatur max. 90 Grad
Geräuschklasse 2
G-Gewinde ISO 228 Teil 1
Trinkwasserverordnung DIN EN 1717
Lieferumfang mit Rückflussverhinderer
Quetschverschraubung mit Längenausgleich
Rosette und Schlauchverschraubung
Techn.- u. Zertifikatsänd. vorbehalten
Fabrikat Schlösser
Serie Geräteanschlussarmatur
Es brauchen keine Verwendungshinweise beachtet zu werden.
Kombi-Eckventil
Schließmechanismus
sonstige
Mit Abdeckrosette
Ja
Bedienung
Griff
Abschließbar
Nein
Anschlussmaß Zufuhr
1/2 Zoll
Abzweigender Anschluss
Außengewinde
Anzahl Anschlussmöglichkeiten
2
Abmessungen abzweigender Anschluss
3/8 Zoll
Ausführung Einbauabsperrventil
Einbauteil
Einbautiefe
91 - 99 mm
Material Hahn
Messing
Grundfarbe
Chrom
Akzentfarbe
Chrom
Verlängerungsset lieferbar
Nein
Mit Rückflussverhinderer
Ja
Mit Rohrbelüfter
Nein
Mit Konus Quetschverschraubung
Ja
Mit Schlauchanschluss
Ja
Mit selbstdichtendem Anschlussgewinde
Nein
