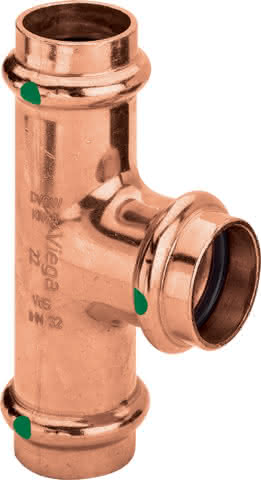

Viega T-Stück mit SC Profipress 2418 in 22x22x18mm Kupfer
Numéro d'article
77070703100
Numéro d'usine
315030
Code de commande
PPT222218
Modèle
2418
temps de montage (roturiers ??)
5 Min
Numéro de tarif douanier
74121000
Compatible avec les paquets
Votre carte de vœux
Viega Profipress-T-Stück mit SC-Contur Kupfer, Modell 2418 d1: 22 d2: 22 d3: 18
Description
Profipress-T-Stückmit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente EPDMModell 2418Artikelnummer 315 030d1 (Rohraußendurchmesser): 22d2 (Rohraußendurchmesser): 22d3 (Rohraußendurchmesser): 18
Profipress-T-Stückmit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente EPDM
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Kupfer
Werkstoffgüte Anschluss 3
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Ja
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 20
Rohraußendurchmesser Anschluss 1
22 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
DN 20
Rohraußendurchmesser Anschluss 2
22 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
V
Nenndurchmesser Anschluss 3
DN 15
Rohraußendurchmesser Anschluss 3
18 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
V
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
Kupfer
Länge Anschluss 1
45 mm
Arbeitslänge Anschluss 1
21 mm
Zugfest
Ja
Länge Anschluss 2
38 mm
Arbeitslänge Anschluss 2
15 mm
Länge Anschluss 3
51 mm
Arbeitslänge Anschluss 3
29 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mediumtemperatur (Dauerbetrieb)
105 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
VdS-geprüft
Ja
Zeta-Wert Abzweig Stromtrennung nach DVGW W 575
1
Zeta-Wert Durchgang Stromtrennung nach DVGW W 575
0,7
Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575
2
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
