GE Mepla Kreuzungs-T-Stück mit Dämmbox d16-16-16
GE Mepla Kreuzungs-T-Stück mit Dämmbox d20-16-16
Numéro d'article
77087740100
Numéro d'usine
612316005
Code de commande
G612316
temps de montage (roturiers ??)
11 Min
Numéro de tarif douanier
74122000
Compatible avec les paquets
Votre carte de vœux
Geberit Mepla Kreuzungs-T-Stück mit Dämmbox: Werkstoff=Messing CW617N, d=20mm, d1=16mm, d2=16mm
Description
Geberit Mepla Kreuzungs-T-Stück mit Dämmbox
VerwendungszweckeFür Kühl- und Heizungswasser mit Frostschutzmittel
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Zum kreuzungsfreien Anschließen an zwei parallel verlegte Rohrleitungen
EigenschaftenUnverpresst undicht
Pressnippel mit transparenter Schutzkappe
Technische EigenschaftenWerkstoff: Messing CW617N
Werkstoff Dämmung: EPP
Dämmstärke (mm): 8,5 mm
Wärmeleitfähigkeit Dämmung (W/(m·K)): 0,038 W/(m·K)

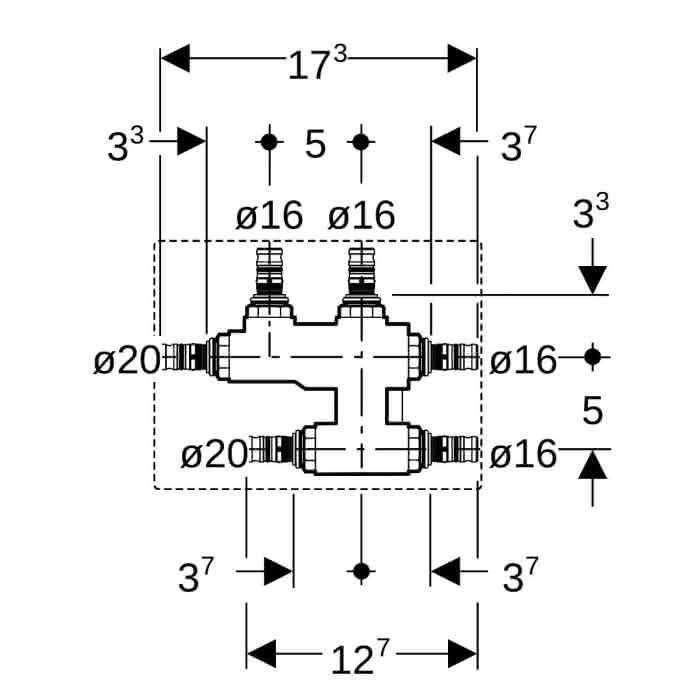

DN / Nennweite: 15 / 12 / 12
d, ø / Außendurchmesser (mm): 20 mm
arc / Winkel (°): 90 °
L / Länge (cm): 17,3 cm
l / Länge Teilmaß (cm): 5 cm
H / Höhe (cm): 5 cm
Z / Z-Maß (cm): 3,3 cm
VerwendungszweckeFür Kühl- und Heizungswasser mit Frostschutzmittel
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Zum kreuzungsfreien Anschließen an zwei parallel verlegte Rohrleitungen
EigenschaftenUnverpresst undicht
Pressnippel mit transparenter Schutzkappe
Technische EigenschaftenWerkstoff: Messing CW617N
Werkstoff Dämmung: EPP
Dämmstärke (mm): 8,5 mm
Wärmeleitfähigkeit Dämmung (W/(m·K)): 0,038 W/(m·K)
DN / Nennweite: 15 / 12 / 12
d, ø / Außendurchmesser (mm): 20 mm
arc / Winkel (°): 90 °
L / Länge (cm): 17,3 cm
l / Länge Teilmaß (cm): 5 cm
H / Höhe (cm): 5 cm
Z / Z-Maß (cm): 3,3 cm
Es liegen keine Verwendungshinweise vor
Kreuzungsfitting
Werkstoff
Messing
Werkstoffgüte
CuZn40Pb2 (CW617N)
Oberflächenschutz
unbehandelt
Oberflächenbehandlung
unbehandelt
Geeignet für Einrohrsystem
Nein
Geeignet für Zweirohrsystem
Ja
Systemgebunden
Ja
Anschluss 1
sonstige
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
20 mm
Anschluss 2
sonstige
Nenndurchmesser Anschluss 2
DN 15
Rohraußendurchmesser Anschluss 2
16 mm
Anschluss 3
sonstige
Nenndurchmesser Anschluss 3
DN 12
Rohraußendurchmesser Anschluss 3
16 mm
Mit Isolierbox
Ja
Abschließbar
Nein
Konturcode
sonstige
