GE Mapress C-Stahl Übergangsbogen 90Gr mit AG d15-R1/2 verzinkt
Numéro d'article
77341400300
Numéro d'usine
20503
Code de commande
MPB1515A
temps de montage (roturiers ??)
7 Min
Numéro de tarif douanier
73079290
Compatible avec les paquets
Votre carte de vœux
Geberit Mapress C-Stahl Übergangsbogen 90° mit Außengewinde: d=15mm, R=1/2?
Description
Geberit Mapress C-Stahl Übergangsbogen 90° mit Außengewinde
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
Die Verlegerichtlinien des Herstellers sind zu beachten

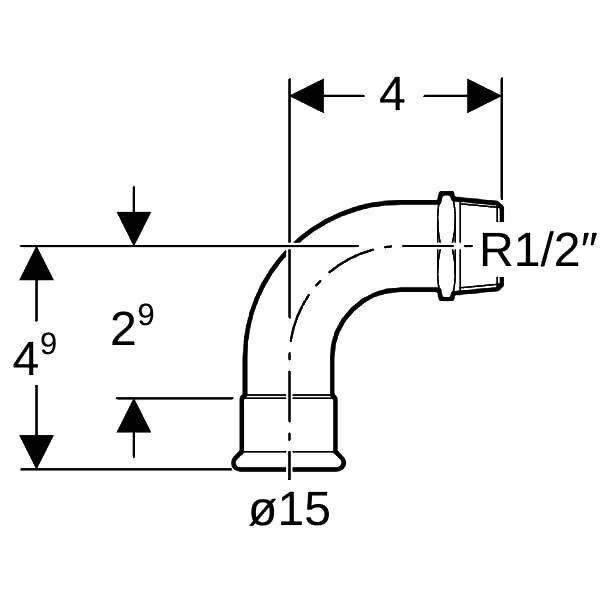

Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 12 / 15
d, ø / Außendurchmesser (mm): 15 mm
R / kegeliges Außengewinde ("): 1/2 ?
arc / Winkel (°): 90 °
L / Länge (cm): 4,9 cm
H / Höhe (cm): 4 cm
Z / Z-Maß (cm): 2,9 cm
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 12 / 15
d, ø / Außendurchmesser (mm): 15 mm
R / kegeliges Außengewinde ("): 1/2 ?
arc / Winkel (°): 90 °
L / Länge (cm): 4,9 cm
H / Höhe (cm): 4 cm
Z / Z-Maß (cm): 2,9 cm
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 34.2 (1.0034)
Oberflächenschutz Anschluss 1
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 34.2 (1.0034)
Oberflächenschutz Anschluss 2
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Winkel des Bogens
90 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 12
Rohraußendurchmesser Anschluss 1
15 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 12
Anschluss 2
Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
M
Hauptfarbe Fitting
Edelstahl
Material Dichtung
CIIR
Zugfest
Ja
Länge Anschluss 1
49 mm
Arbeitslänge Anschluss 1
29 mm
Länge Anschluss 2
40 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
