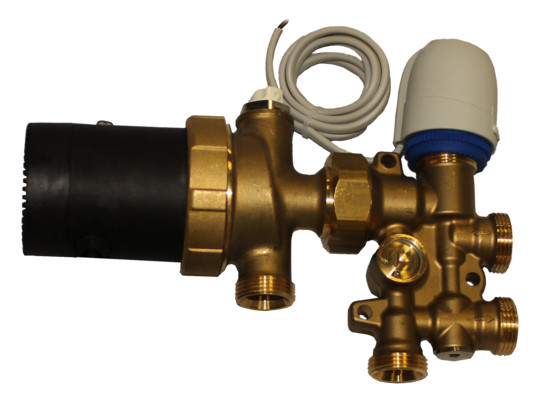

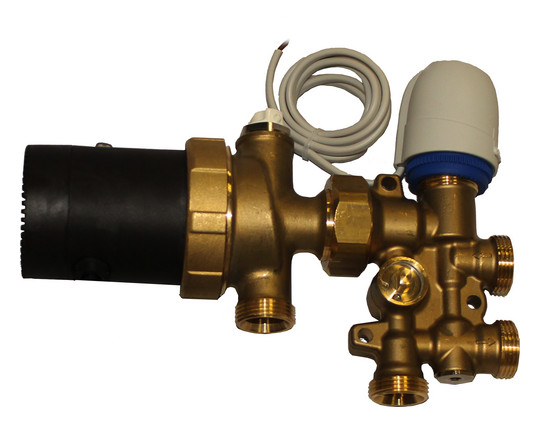

Lowara Beimischer BM mini RT LxBxH: 195x265x90 PN10 max. H:1,4m

Lowara Beimischer BM mini RT
LxBxH: 195x265x90 PN10 max. H:1,4m

Beimischmodul zum Anschluss an
Radiatorkreis mit hocheffizienter
Kugelmotorpumpe und
Raumtemperaturregelung über einen
bauseitigen Raumthermostaten zum
Anschluss von Warmwasser- Fußboden-,
Decken-, oder Wandflächenheizungen in
Einzelräumen, Bädern, Wintergärten und
ähnlichen Anwendungen bis ca. 40 m2
Fläche. (Räume ohne Zusatz-Radiator mit
eigenem Thermostatventil).

Regelungsarten:
-Raumtemperaturregelung über einen
thermoelektrischen Stellantrieb 230V
(im Liefer-umfang).
-Ansteuerung über Raumthermostat Typ RTS
s. Zubehör) erforderlich.
-Je nach Verdrahtung schaltet der
Raumthermostat nur den Stellantrieb oder
optimal Stellantrieb und die Pumpe.

Sonstiges:
-Hocheffizienzpumpe mit stufenloser
Drehzahlahleinstellung, sowie Ein/
Ausschaltfunktion. ErP-ready 2015
-Thermoelektrischer Stellantrieb 230V
MTWZ-RT, stromlos geschlossen
- Integrierte Übertemperatursicherung
mit Dehnwachs-Thermoelement (55C)
-Handentlüftungsventil zur
Pumpenentlüftung.
-integrierter 360 Grad drehbarer
Kugelhahn zur Entlüftung des
Fußbodenheizungssystems über den
angeschlossenen Kesselheizkreis.
-Voreinstellbares Thermostatventil für
den hydraulischen Abgleich.
-Gleichmäßige Temperaturverteilung im
Fußboden durch integrierte Umwälzpumpe
-Bypass zur Umstellung von Zwei- auf
Einrohrbetrieb.
-Montagehalter für links- oder
rechtsseitigen Anschluss
-optionaler Duplex-Verteiler DXG für
2 Heizkreise.(s. Zubehör)
-optionaler Unterputzschrank S-BM mini A
h x b x t 330 x 320 x 115-170 mm
(s. Zubehör)
-optionaler Vorwandschrank S-BM mini B
h x b x t 320 x 410 x 135 mm
(s. Zubehör)

Technische Daten:
Beimischmodul
Max.Systemdruck: 10 bar
Max.Systemtemperatur: 110C (Kesselkreis)
Max.Systemtemperatur: 55C (Fußboden-
kreis)
Max.Differenzdruck:100 kPa im Radiator-
kreis
Anschluss kesselseitig und Fußbodenhei-
zung Eurokonus 3/4"
Wärmeübertragungsleistung je nach Sys-
temtemperatur und Volumenstrom
ca. 2-3 KW
Maße: h x b x t 195 x 265 x 90 mm

Pumpe
Fördermedium:
Heizungswasser (VDI 2035)
Wasser / Glykol Gemische
bis zu 50 % bei 25C.
Max. Förderhöhe: 1,4 m
Max. Fördermenge: 0,7 m3/h
Max. Systemdruck: 10 bar
Temperaturbereich:
Medium -10C bis +110C
(nicht gefrierend)
Umgebung 0 bis +40C

Motor
Anschluss: 1ph 230 V +/- 10%
Frequenz: 50-60 Hz
Leistungsaufnahme: min. 3 bis max. 9 W
Schutzart: IP44
Isolationsklasse: 155 (F)

Materialien:
Medienberührte Teile: Pumpengehäuse Mes-

sing, Rotor-/Laufradeinheit Edelstahl/
Kunststoff , Lager Karbon/Keramik,
Trennkalotte Edelstahl
Lieferumfang:
Beimischmodul mit Halter für links- bzw.
rechtsseitigen Anschluss,
Ventil-Einstell-
schlüssel, Abstandshalter ,
Befestigungs-
schrauben und Gummipuffer zur
Schallentkop-
plung, Einzelverpackung,
Bedienungsanleitung.

Bestellnummer: ---
