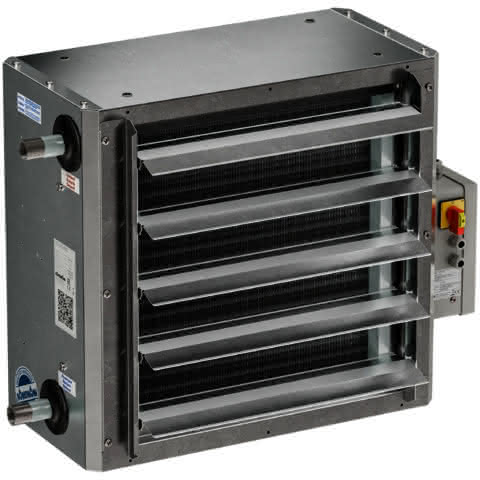

KM Lufterhitzer TOP Typ 442158 WTA Stahl verz. EC-V. elektromech.
Numéro d'article
99901159997
Numéro d'usine
153000442158
Code de commande
KPM153000442158
temps de montage (roturiers ??)
1 Std 15 Min
Numéro de tarif douanier
73229000
Kampmann Lufterhitzer TOP Baugröße 4, EC-Ventilator, 230 V, hohe Drehzahl, HxBxL 500 mm x 540 mm x 320 mm, Heizen, Stahl verzinkt, niedrig, Typ 442158 elektromechanisch
Description
Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Stahl mit ellipsenförmigem Kernrohr
mit Stahllamellen, verzinkt, geeignet für PWW/PHW und thermisches Öl.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Baugröße 4
Abmessungen (BxHxT) mm 540 x 500 x 320
Gewicht kg 42
Wasserinhalt l 3,1
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1520 1290 1000 735 525
SFP-Wert Ws/m3 218 153 94 68 60
Luftvolumenstrom m3/h 2730 2320 1760 1170 720
Leistungsaufnahme W 165 99 46 22 12
Stromaufnahme A 1,5 1 0,5 0,3 0,2
Schalldruckpegel dB(A) 58 53 47 39 32
Schallleistungspegel dB(A) 74 69 63 55 48
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 12,3 11,2 9,6 7,8 6,5
Luftaustrittstemperatur GradC 33,6 34,5 36,4 40,1 41,1
Wasservolumenstrom m3/h 1,06 0,96 0,82 0,67 0,56
Wasserwiderstand kPa 5 4,31 3,39 2,49 1,85
Max. Höhe
bei Deckenmontage m 6,1 5,4 4,2 2,9 2,3
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 153
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
2-Leiter
Leistungsstarker Wärmetauscher aus Stahl mit ellipsenförmigem Kernrohr
mit Stahllamellen, verzinkt, geeignet für PWW/PHW und thermisches Öl.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator, 230 V, hohe Drehzahl
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Baugröße 4
Abmessungen (BxHxT) mm 540 x 500 x 320
Gewicht kg 42
Wasserinhalt l 3,1
Anschluss 1 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1520 1290 1000 735 525
SFP-Wert Ws/m3 218 153 94 68 60
Luftvolumenstrom m3/h 2730 2320 1760 1170 720
Leistungsaufnahme W 165 99 46 22 12
Stromaufnahme A 1,5 1 0,5 0,3 0,2
Schalldruckpegel dB(A) 58 53 47 39 32
Schallleistungspegel dB(A) 74 69 63 55 48
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 12,3 11,2 9,6 7,8 6,5
Luftaustrittstemperatur GradC 33,6 34,5 36,4 40,1 41,1
Wasservolumenstrom m3/h 1,06 0,96 0,82 0,67 0,56
Wasserwiderstand kPa 5 4,31 3,39 2,49 1,85
Max. Höhe
bei Deckenmontage m 6,1 5,4 4,2 2,9 2,3
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 153
Ausgestattet mit einem Gehäuse aus sendzimir-verzinktem Stahlblech und serienmäßigen Aufhängelaschen ist der Lufterhitzer TOP sowohl für Wand- als auch Deckenmontage geeignet. Zur serienmäßigen Ausstattung gehören auch die einreihige Luftlenkjalousie sowie der Motorschutzkorb. Funktionsprinzip: Luft wird über den Sichel-Leiseläufer-Ventilator angesaugt und über den Wärmetauscher in den Raum geblasen. Die Ausführungen mit großer Wärmetauscherleistung sind optimal im Niedertemperaturbetrieb einsetzbar. Luftlenkung: Serienmäßig ist der Lufterhitzer TOP mit einreihiger Luftlenkjalousie ausgestattet. Wahlweise kann die Luft auch mit zweireihiger Luftlenkjalousie oder anderen Luftverteilern geführt werden, die als Zubehör erhältlich sind
Die Geräte dienen zum dezentralen Beheizen und Belüften von Hallen, Arbeitsstätten in Industrie und Gewerbe sowie Gebäuden mit Fernwärmeanschluss oder mit hohen Temperaturspreizungen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden.
Lufterhitzer, indirekt befeuert
Material Wärmetauscher
Stahl/Stahl
Wärmeabgabe
6,4 - 12,3 kW
Lüftertyp
axial
Geeignet für Wandmontage
Ja
Geeignet für Indachbefestigung
Ja
Mit Abhängung
Ja
Max. Wurf horizontal
22 m
Max. Wurf vertikal
6,1 m
dT Heizungsluft
5 - 50 K
Anschlussspannung
200 - 277 V
Anzahl der Phasen
1
Schalldruckniveau in 5 Meter Höhe
31 - 57 dB(A)
Einstellbare Induktion in der Abluft
Ja
Verstellbare Lamellen Abluftseite
Ja
Freie Abluft
Ja
Anschluss
Außengewinde konisch (NPT)
Wasserinhalt
3,1 l
Gewicht inklusive Füllung
43,905 kg
