JP MULTISTREAM-PUMPE 300/4 C4 400 V, KANALRAD
Numéro d'article
40108976225
Numéro d'usine
JP00493
Code de commande
JP00493
Numéro de tarif douanier
84137021

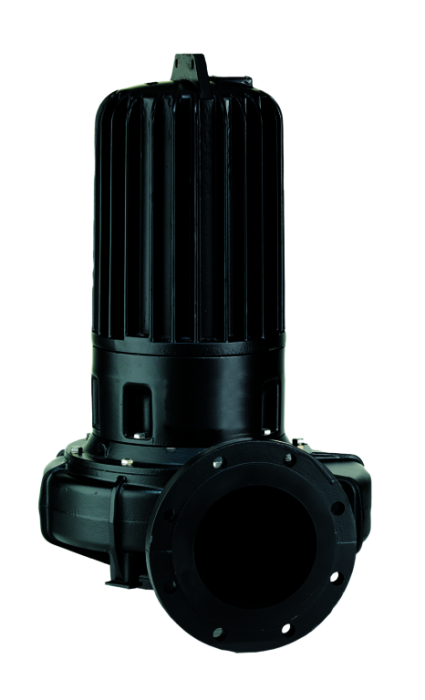

Pentair Jung Pumpen MULTISTREAM-PUMPE 300/4 C4 400 V, KANALRAD
Description
"Pentair Jung Pumpen MultiStream-Pumpe UAK 300/4 C4
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Verzopfungsunanfälliger nachstellbarer
Axialspalt mit Nuten
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitige Siliciumkarbid-Gleitring-
dichtung mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung
Laufrad : Einkanalrad
Freier Durchgang : 100 mm
Druckstutzen : DN 150
für PN 6 oder PN 10
Fördermenge : Q = 520 - 15 cbm/h
Förderhöhe : H = 1 - 34 m
Drehzahl : n = 1460 1/min
Motorleistung : P2= 22,65 kW
Nennstrom : I = 45,5/26,4 A
Einschaltart : Stern-Dreieck
Stromart/Spannung: Drehstrom 3x400/690 V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-7 G 6+3x1
Kabellänge : 10 m
Gewicht : 308 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich.
Der Anlaufstrom des Motors beträgt bei
Stern-Dreieck-Start 190 A. Bitte klären
Sie den Anschluss und die Einschaltart
des Motors entsprechend den Technischen
Anschlussbedingungen mit dem zuständigen
EVU (Elektrizitäts Versorgungs Unter-
nehmen)."
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Verzopfungsunanfälliger nachstellbarer
Axialspalt mit Nuten
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitige Siliciumkarbid-Gleitring-
dichtung mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung
Laufrad : Einkanalrad
Freier Durchgang : 100 mm
Druckstutzen : DN 150
für PN 6 oder PN 10
Fördermenge : Q = 520 - 15 cbm/h
Förderhöhe : H = 1 - 34 m
Drehzahl : n = 1460 1/min
Motorleistung : P2= 22,65 kW
Nennstrom : I = 45,5/26,4 A
Einschaltart : Stern-Dreieck
Stromart/Spannung: Drehstrom 3x400/690 V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-7 G 6+3x1
Kabellänge : 10 m
Gewicht : 308 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich.
Der Anlaufstrom des Motors beträgt bei
Stern-Dreieck-Start 190 A. Bitte klären
Sie den Anschluss und die Einschaltart
des Motors entsprechend den Technischen
Anschlussbedingungen mit dem zuständigen
EVU (Elektrizitäts Versorgungs Unter-
nehmen)."
"MultiStream-Abwasserpumpen mit Kanalrad und nachstellbaren Axialspalt eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GGG 50 (GJS-500-7)
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoffgüte Gebläserad/Laufrad
Gusseisen GG 25 (GJL-250)
Volumenstrom (BEP)
288,3 m³/h
Förderhöhe bei Volumenstrom (BEP)
177 kPa
Max. Volumenstrom
520 m³/h
Max. Förderhöhe
35 m
Max. Arbeitsdruck
3,5 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
45,5 A
Aufgenommene Motorleistung (P1) pro Motor
25,5 kW
Motorausgangsleistung (P2)
22,65 kW
Isolationsklasse nach IEC
F
Drehzahl
1.460 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 150
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
rund
Max. Partikelgröße
100 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
585 mm
Pumpenhöhe
895 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Ja
Geeignet für trockene Aufstellung
Nein
Gewicht
308 kg
Mit Trockenlaufschutz
Nein
