JP MULTISTREAM-PUMPE 25/2 A2 400 V, Kanalrad
Numéro d'article
99902370263
Numéro d'usine
JP50388
Code de commande
JP50388
temps de montage (roturiers ??)
54 Min
Numéro de tarif douanier
84137021

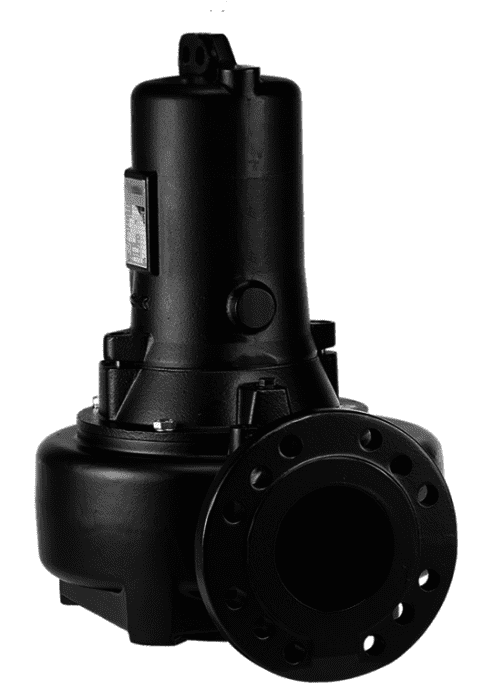

Pentair Jung Pumpen MULTISTREAM-PUMPE 25/2 A2 400 V, KANALRAD
Description
"Pentair Jung Pumpen MULTISTREAM 25/2 A2
Vertikal einstufige Tauchmotorpumpe
mit horizontalem Druckabgang und hoher
Betriebssicherheit.
LGA Bauart geprüft nach DIN EN 12050.
- Axialspalt zwischen Kanalrad und
Schleißplatte unempfindlich gegenüber
Verzopfung, durch präzise Einstellung
des Kanalradspaltes mittels
Feinjustierelement und Abstreifnuten in
der Schleißplatte.
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad: Einkanalrad
Freier Durchgang: 40 mm
Druckstutzen: DN 65 für PN 6 / PN 10
Fördermedium: max 40 Grad C
Fördermenge Q: max 62 m³/h
Förderhöhe H: max 23 m
Gewicht: 48 kg
Spannung: 3/PE~400 V, 50 Hz
Strom: 4,4 A
Leistung P2: 2,1 kW
Drehzahl: 2900 1/min
Startart: Direkt
Schutzart: IP 68
Motorschutz: Wicklungsthermostate
Leitung: 10m H07 RN-F 6G 1,5
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
Vertikal einstufige Tauchmotorpumpe
mit horizontalem Druckabgang und hoher
Betriebssicherheit.
LGA Bauart geprüft nach DIN EN 12050.
- Axialspalt zwischen Kanalrad und
Schleißplatte unempfindlich gegenüber
Verzopfung, durch präzise Einstellung
des Kanalradspaltes mittels
Feinjustierelement und Abstreifnuten in
der Schleißplatte.
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad: Einkanalrad
Freier Durchgang: 40 mm
Druckstutzen: DN 65 für PN 6 / PN 10
Fördermedium: max 40 Grad C
Fördermenge Q: max 62 m³/h
Förderhöhe H: max 23 m
Gewicht: 48 kg
Spannung: 3/PE~400 V, 50 Hz
Strom: 4,4 A
Leistung P2: 2,1 kW
Drehzahl: 2900 1/min
Startart: Direkt
Schutzart: IP 68
Motorschutz: Wicklungsthermostate
Leitung: 10m H07 RN-F 6G 1,5
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
"MultiStream-Abwasserpumpen mit Kanalrad und nachstellbaren Axialspalt eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoffgüte Gebläserad/Laufrad
Gusseisen GG 25 (GJL-250)
Volumenstrom (BEP)
35,8 m³/h
Förderhöhe bei Volumenstrom (BEP)
111 kPa
Max. Volumenstrom
62 m³/h
Max. Förderhöhe
23 m
Max. Arbeitsdruck
2,3 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
4,4 A
Aufgenommene Motorleistung (P1) pro Motor
2,6 kW
Motorausgangsleistung (P2)
2,1 kW
Isolationsklasse nach IEC
F
Drehzahl
2.860 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 65
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
viereckig
Max. Partikelgröße
40 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
255 mm
Pumpenhöhe
402 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Nein
Geeignet für trockene Aufstellung
Nein
Gewicht
48 kg
Mit Trockenlaufschutz
Nein
