JP MULTISTREAM-PUMPE 100/2 B5 400 V, KANALRAD
Numéro d'article
40108976289
Numéro d'usine
JP09740
Code de commande
JP09740
Numéro de tarif douanier
84137021

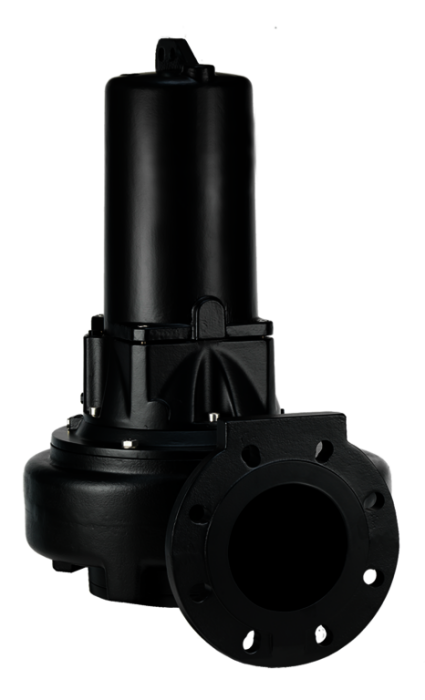

Pentair Jung Pumpen MULTISTREAM-PUMPE 100/2 B5 400 V, KANALRAD
Description
"Pentair Jung Pumpen MultiStream-Pumpe UAK 100/2 B5
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Verzopfungsunanfälliger nachstellbarer
Axialspalt mit Nuten
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitige Kunstkohle-Gleitring-
dichtung mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung
Laufrad : Einkanalrad
Freier Durchgang : 70 mm
Druckstutzen : DN 80
für PN 6 oder PN 10
Fördermenge : Q = 190 - 18 cbm/h
Förderhöhe : H = 1 - 36 m
Drehzahl : n = 2920 1/min
Motorleistung : P2= 9,2 kW
Nennstrom : I = 17,6/ 10,2 A
Einschaltart : Stern-Dreieck
Stromart/Spannung: Drehstrom 3x400/690 V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-10 G 2,5
Kabellänge : 10 m
Gewicht : 121 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich.
Der Anlaufstrom des Motors beträgt bei
Stern-Dreieck-Start 89 A. Bitte klären
Sie den Anschluss und die Einschaltart
des Motors entsprechend den Technischen
Anschlussbedingungen mit dem zuständigen
EVU (Elektrizitäts Versorgungs Unter-
nehmen)."
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Verzopfungsunanfälliger nachstellbarer
Axialspalt mit Nuten
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitige Kunstkohle-Gleitring-
dichtung mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung
Laufrad : Einkanalrad
Freier Durchgang : 70 mm
Druckstutzen : DN 80
für PN 6 oder PN 10
Fördermenge : Q = 190 - 18 cbm/h
Förderhöhe : H = 1 - 36 m
Drehzahl : n = 2920 1/min
Motorleistung : P2= 9,2 kW
Nennstrom : I = 17,6/ 10,2 A
Einschaltart : Stern-Dreieck
Stromart/Spannung: Drehstrom 3x400/690 V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-10 G 2,5
Kabellänge : 10 m
Gewicht : 121 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich.
Der Anlaufstrom des Motors beträgt bei
Stern-Dreieck-Start 89 A. Bitte klären
Sie den Anschluss und die Einschaltart
des Motors entsprechend den Technischen
Anschlussbedingungen mit dem zuständigen
EVU (Elektrizitäts Versorgungs Unter-
nehmen)."
"MultiStream-Abwasserpumpen mit Kanalrad und nachstellbaren Axialspalt eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoffgüte Gebläserad/Laufrad
Gusseisen GGG 50 (GJS-500-7)
Volumenstrom (BEP)
103,8 m³/h
Förderhöhe bei Volumenstrom (BEP)
198 kPa
Max. Volumenstrom
190 m³/h
Max. Förderhöhe
41 m
Max. Arbeitsdruck
4,1 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
17,6 A
Aufgenommene Motorleistung (P1) pro Motor
10,5 kW
Motorausgangsleistung (P2)
9,2 kW
Isolationsklasse nach IEC
F
Drehzahl
2.920 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 80
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
rund
Max. Partikelgröße
70 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
345 mm
Pumpenhöhe
660 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Nein
Geeignet für trockene Aufstellung
Nein
Gewicht
121 kg
Mit Trockenlaufschutz
Nein
