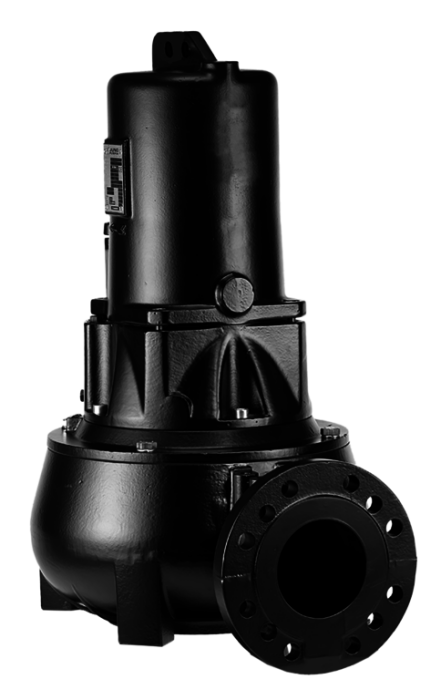

JP MULTIFREE-PUMPE 45/4 CW2 400 V, Freistromrad
Numéro d'article
99901395507
Numéro d'usine
JP47236
Code de commande
JP47236
temps de montage (roturiers ??)
1 Std 24 Min
Numéro de tarif douanier
84137021
Pentair Jung Pumpen MULTIFREE-PUMPE 45/4 CW2 400 V, FREISTROMRAD
Description
"Pentair Jung Pumpen MULTIFREE 45/4 CW2
Vertikal einstufige Tauchmotorpumpe mit
horizontalem Druckabgang und hoher
Betriebssicherheit.
LGA Bauart geprüft nach DIN EN 12050
- speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad: Freistromrad
Freier Durchgang: 100 mm
Druckstutzen: DN 100 für PN6 / PN10
Fördermedium: max 40 Grad C
Fördermenge Q: max 140 m³/h
Förderhöhe H: max 11 m
Gewicht: 81 kg
Spannung: 3/PEx400 V, 50 Hz
Strom: 9,3 A
Leistung P2: 4,1 kW
Drehzahl: 1450 1/min
Startart: Direkt
Schutzart: IP 68
Motorschutz: Wicklungsthermostate
Leitung: 10m H07 RN-F 6G 1,5
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
Vertikal einstufige Tauchmotorpumpe mit
horizontalem Druckabgang und hoher
Betriebssicherheit.
LGA Bauart geprüft nach DIN EN 12050
- speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad: Freistromrad
Freier Durchgang: 100 mm
Druckstutzen: DN 100 für PN6 / PN10
Fördermedium: max 40 Grad C
Fördermenge Q: max 140 m³/h
Förderhöhe H: max 11 m
Gewicht: 81 kg
Spannung: 3/PEx400 V, 50 Hz
Strom: 9,3 A
Leistung P2: 4,1 kW
Drehzahl: 1450 1/min
Startart: Direkt
Schutzart: IP 68
Motorschutz: Wicklungsthermostate
Leitung: 10m H07 RN-F 6G 1,5
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
"MultiFree-Abwasserpumpen mit Freistromrad eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 20 (GJL-200)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
sonstige
Werkstoffgüte Gebläserad/Laufrad
sonstige
Volumenstrom (BEP)
71,7 m³/h
Förderhöhe bei Volumenstrom (BEP)
77 kPa
Max. Volumenstrom
142 m³/h
Max. Förderhöhe
11,3 m
Max. Arbeitsdruck
1,13 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
9,3 A
Aufgenommene Motorleistung (P1) pro Motor
5,3 kW
Motorausgangsleistung (P2)
4,1 kW
Isolationsklasse nach IEC
F
Drehzahl
1.364 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 100
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
rund
Max. Partikelgröße
100 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
390 mm
Pumpenhöhe
575 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Nein
Geeignet für trockene Aufstellung
Nein
Gewicht
81 kg
Mit Trockenlaufschutz
Nein
