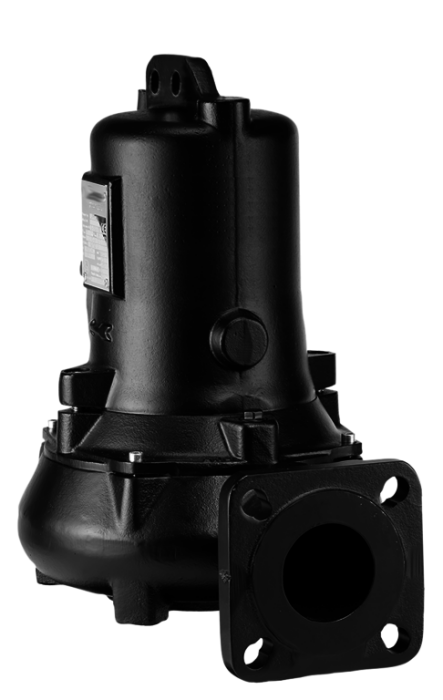

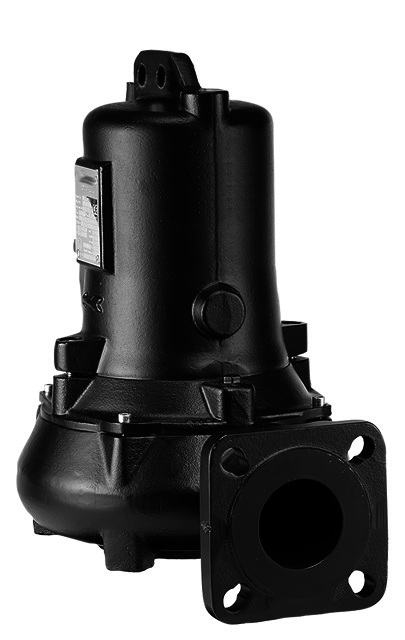

JP MULTIFREE-PUMPE 25/4 BW1, EX 400 V, FREISTROMRAD, EXPLOSIONSSCHUTZ
Numéro d'article
40108975961
Numéro d'usine
JP09459
Code de commande
JP09459
Numéro de tarif douanier
84137021
Pentair Jung Pumpen MULTIFREE-PUMPE 25/4 BW1, EX 400 V, FREISTROMRAD, EXPLOSIONSSCHUTZ
Description
"Pentair Jung Pumpen MultiFree-Pumpe UFK 25/4 BW1
Explosionsgeschützt
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
LGA Bauart geprüft nach DIN EN 12050.
- Speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad : Freistromrad
Freier Durchgang : 80 mm
Druckstutzen : DN 80
für PN 6 oder PN 10
Fördermenge : Q = 5 - 95 cbm/h
Förderhöhe : H = 10 - 1 m
Drehzahl : n = 1372 1/min
Motorleistung : P2= 2,1 kW
Nennstrom : I = 8,2 / 4,7 A
Einschaltart : direkt
Stromart/Spannung: Drehstrom 400 V
Schutzart : IP 68
Ex-Kennzeichnung : II2G EEx d IIB T4
nach ATEX 100
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-6 G 1,5
Kabellänge : 10 m
Gewicht : 47 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
Explosionsgeschützt
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
LGA Bauart geprüft nach DIN EN 12050.
- Speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad : Freistromrad
Freier Durchgang : 80 mm
Druckstutzen : DN 80
für PN 6 oder PN 10
Fördermenge : Q = 5 - 95 cbm/h
Förderhöhe : H = 10 - 1 m
Drehzahl : n = 1372 1/min
Motorleistung : P2= 2,1 kW
Nennstrom : I = 8,2 / 4,7 A
Einschaltart : direkt
Stromart/Spannung: Drehstrom 400 V
Schutzart : IP 68
Ex-Kennzeichnung : II2G EEx d IIB T4
nach ATEX 100
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-6 G 1,5
Kabellänge : 10 m
Gewicht : 47 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
"MultiFree-Abwasserpumpen mit Freistromrad eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 20 (GJL-200)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
sonstige
Werkstoffgüte Gebläserad/Laufrad
sonstige
Volumenstrom (BEP)
40,3 m³/h
Förderhöhe bei Volumenstrom (BEP)
70 kPa
Max. Volumenstrom
95 m³/h
Max. Förderhöhe
10,5 m
Max. Arbeitsdruck
1,05 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
4,7 A
Aufgenommene Motorleistung (P1) pro Motor
2,8 kW
Motorausgangsleistung (P2)
2,1 kW
Isolationsklasse nach IEC
F
Drehzahl
1.372 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 80
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
rund
Max. Partikelgröße
80 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
280 mm
Pumpenhöhe
450 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Ja
Geeignet für trockene Aufstellung
Nein
Gewicht
47 kg
Mit Trockenlaufschutz
Nein
