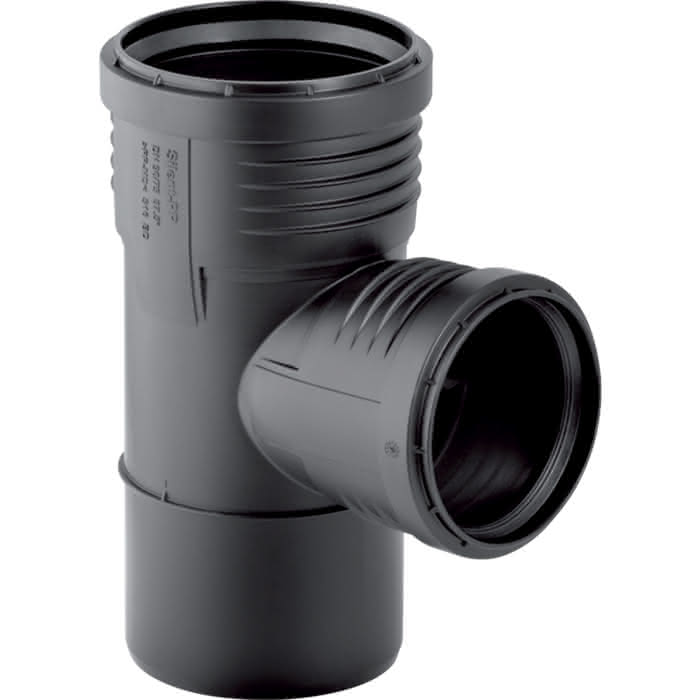

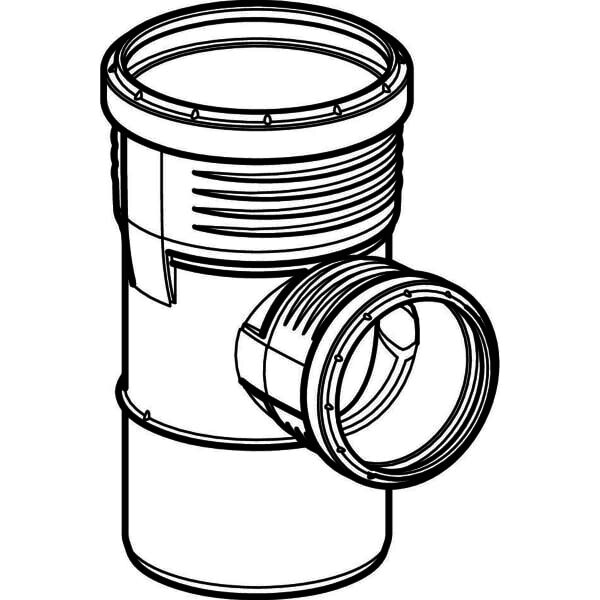

Geberit Silent-PP Abzweig 87,5°: d=75mm, d1=75mm
Description
Geberit Silent-PP Abzweig 87,5°
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden
EigenschaftenSchalloptimiert
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)

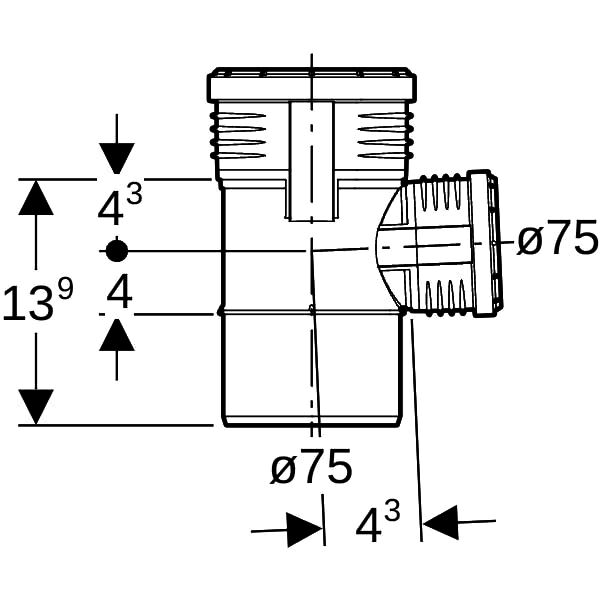

DN / Nennweite: 70 / 70
d, ø / Außendurchmesser (mm): 75 mm
arc / Winkel (°): 87,5 °
H / Höhe (cm): 13,9 cm
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden
EigenschaftenSchalloptimiert
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
DN / Nennweite: 70 / 70
d, ø / Außendurchmesser (mm): 75 mm
arc / Winkel (°): 87,5 °
H / Höhe (cm): 13,9 cm
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MD
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MD
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Polypropylen (PP)
Werkstoffgüte Anschluss 3
PP-MD
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
87,5 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 70
Rohraußendurchmesser Anschluss 1
75 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 70
Rohraußendurchmesser Anschluss 2
75 mm
Anschluss 2
sonstige
Nenndurchmesser Anschluss 3
DN 70
Rohraußendurchmesser Anschluss 3
75 mm
Anschluss 3
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
schwarz
Länge Anschluss 1
96 mm
Arbeitslänge Anschluss 1
40 mm
Zugfest
Nein
Arbeitslänge Anschluss 2
43 mm
Arbeitslänge Anschluss 3
43 mm
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
