InstallationAbwasserrohrsystemeGeberit Silent-PP
Geberit Vertriebs GmbH

GE Silent-PP Abzweig 87,5Gr d50/40

26038014200 #1
26038014200 #126038014200 #226038014200 #326038014200 #4
Numéro d'article
26038014200
Numéro d'usine
390247141
Code de commande
SPPA504087
temps de montage (roturiers ??)
8 Min
Numéro de tarif douanier
39174000
Compatible avec les paquets
Votre carte de vœux

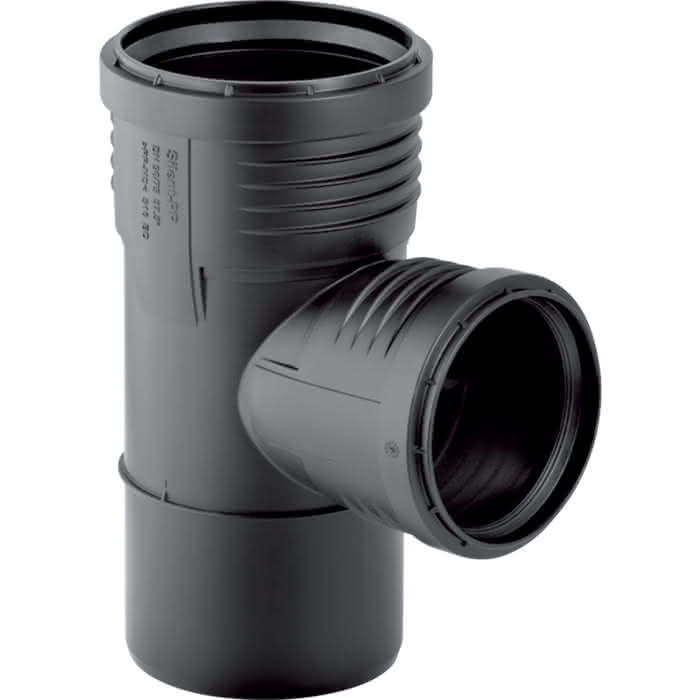

Geberit Silent-PP Abzweig 87,5°: d=50mm, d1=40mm

Sous quel terme de recherche auriez-vous recherché cet article ?
UE (Beutel)
10 Stück
Édition
1 Stück
ARTICLE_VARIANTS_OTHER
Description
Généralités
Conseil d'utilisation
Geberit Silent-PP Abzweig 87,5°
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden
EigenschaftenSchalloptimiert
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
DN / Nennweite: 50 / 40
d, ø / Außendurchmesser (mm): 50 mm
arc / Winkel (°): 87,5 °
H / Höhe (cm): 9,5 cm
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MD
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MD
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Polypropylen (PP)
Werkstoffgüte Anschluss 3
PP-MD
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
87,5 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 50
Rohraußendurchmesser Anschluss 1
50 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 50
Rohraußendurchmesser Anschluss 2
40 mm
Anschluss 2
sonstige
Nenndurchmesser Anschluss 3
DN 50
Rohraußendurchmesser Anschluss 3
50 mm
Anschluss 3
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
schwarz
Länge Anschluss 1
73 mm
Arbeitslänge Anschluss 1
22 mm
Zugfest
Nein
Arbeitslänge Anschluss 2
28 mm
Arbeitslänge Anschluss 3
22 mm
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattGeberit_4025416936459_gedb_art_390247141_2026.pdf (77 kB)
ProspektGeberit_4025416936459_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4025416936459_geb_d_121281.eps (1.8 MB)
Fotorealistisches Farb-BildGeberit_4025416936459_geb_w_121281_20170925_171930.jpg (23 kB)
Unvermaßte StrichzeichnungGeberit_4025416936459_geu_w_103599_20120220_152318.jpg (39 kB)
Vermaßte StrichzeichnungGeberit_4025416936459_gev_w_4180116_20240723_152033.jpg (69 kB)
CAD 2D DraufsichtGeberit_4025416936459_ge2d_390247141_g.dxf (225 kB)
CAD 2D DraufsichtGeberit_4025416936459_ge2d_390247141_g.dwg (78 kB)
CAD 2D FrontansichtGeberit_4025416936459_ge2f_390247141_a.dxf (228 kB)
CAD 2D FrontansichtGeberit_4025416936459_ge2f_390247141_a.dwg (80 kB)
CAD 2D SeitenansichtGeberit_4025416936459_ge2s_390247141_l.dxf (293 kB)
CAD 2D SeitenansichtGeberit_4025416936459_ge2s_390247141_l.dwg (98 kB)
CAD 3D-DatenGeberit_4025416936459_ge3c_390247141_p.igs (680 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Deeplink Herstellerseite
Datenblattgedb_pro_101502_de-de.pdf (96.12 kB)
Datenblattgedb_pro_101502_de-de.pdf (96.12 kB)
Pièces de rechange
