InstallationAbwasserrohrsystemeGeberit Silent-PP
Geberit Vertriebs GmbH

GE Silent-PP Abzweig 87,5Gr d160/110

26038015600 #1
26038015600 #126038015600 #226038015600 #326038015600 #4
Numéro d'article
26038015600
Numéro d'usine
390751141
Code de commande
SPPA16011087
temps de montage (roturiers ??)
20 Min
Numéro de tarif douanier
39174000

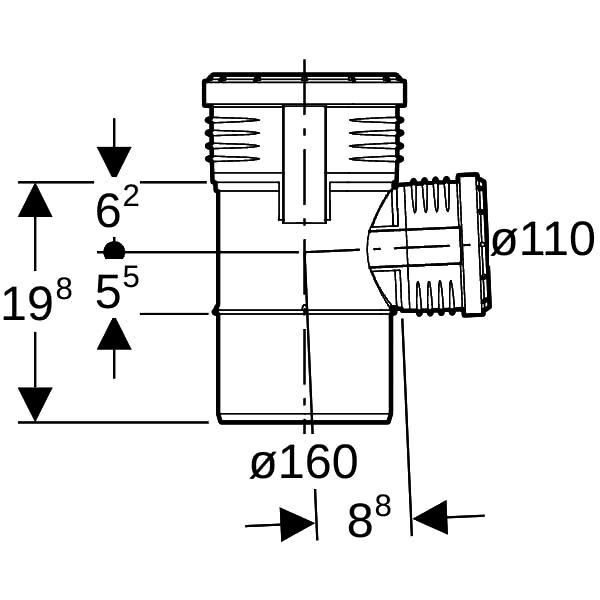

Geberit Silent-PP Abzweig 87,5°: d=160mm, d1=110mm

Sous quel terme de recherche auriez-vous recherché cet article ?
Édition
1 Stück
Description
Généralités
Conseil d'utilisation
Geberit Silent-PP Abzweig 87,5°
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden
EigenschaftenSchalloptimiert
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
DN / Nennweite: 150 / 100
d, ø / Außendurchmesser (mm): 160 mm
arc / Winkel (°): 87,5 °
H / Höhe (cm): 19,8 cm
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MD
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MD
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Polypropylen (PP)
Werkstoffgüte Anschluss 3
PP-MD
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
87,5 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 150
Rohraußendurchmesser Anschluss 1
160 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 150
Rohraußendurchmesser Anschluss 2
110 mm
Anschluss 2
sonstige
Nenndurchmesser Anschluss 3
DN 150
Rohraußendurchmesser Anschluss 3
160 mm
Anschluss 3
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
schwarz
Länge Anschluss 1
136 mm
Arbeitslänge Anschluss 1
55 mm
Zugfest
Nein
Arbeitslänge Anschluss 2
88 mm
Arbeitslänge Anschluss 3
62 mm
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattGeberit_4025416085324_gedb_art_390751141_2026.pdf (77 kB)
ProspektGeberit_4025416085324_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4025416085324_geb_d_121281.eps (1.8 MB)
Fotorealistisches Farb-BildGeberit_4025416085324_geb_w_121281_20170925_171930.jpg (23 kB)
Unvermaßte StrichzeichnungGeberit_4025416085324_geu_w_103599_20120220_152318.jpg (39 kB)
Vermaßte StrichzeichnungGeberit_4025416085324_gev_w_4180135_20240723_152036.jpg (68 kB)
CAD 2D DraufsichtGeberit_4025416085324_ge2d_390751141_g.dxf (246 kB)
CAD 2D DraufsichtGeberit_4025416085324_ge2d_390751141_g.dwg (84 kB)
CAD 2D FrontansichtGeberit_4025416085324_ge2f_390751141_a.dxf (234 kB)
CAD 2D FrontansichtGeberit_4025416085324_ge2f_390751141_a.dwg (81 kB)
CAD 2D SeitenansichtGeberit_4025416085324_ge2s_390751141_l.dxf (301 kB)
CAD 2D SeitenansichtGeberit_4025416085324_ge2s_390751141_l.dwg (100 kB)
CAD 3D-DatenGeberit_4025416085324_ge3c_390751141_p.igs (695 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Deeplink Herstellerseite
Datenblattgedb_pro_101502_de-de.pdf (0 B)
Datenblattgedb_pro_101502_de-de.pdf (96.12 kB)
Pièces de rechange
