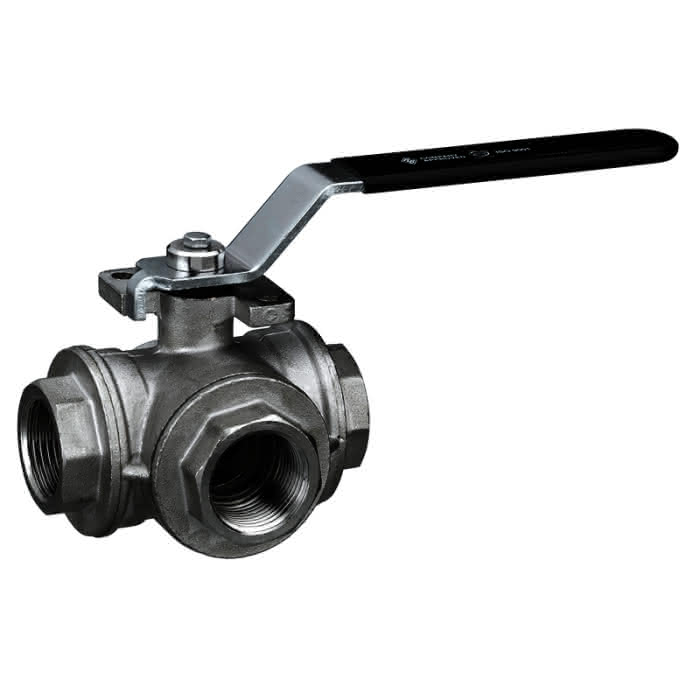

Dreiwege-Gewinde-Kugelhahn Messing 137T-1" IG PN16 mit T-Bohrung
Numéro d'article
99900694459
Numéro d'usine
00V20033
Code de commande
BEE00V20033
Numéro de tarif douanier
84818081
Dreiwegekugelhahn Messing voller Durchgang T-Bohrung 137T | Messing | Hebelgriff | IG/IG/IG | T-Bohrung mit Aufbauflansch | Größe 1"
Description
Dreiwegekugelhahn Messing voller Durchgang T-Bohrung 137T | Messing | Hebelgriff | Innengewinde / Innengewinde / Innengewinde | T-Bohrung mit Aufbauflansch | Größe DN 25
Dreiwegekugelhahn
Werkstoff des Gehäuses
Messing
Werkstoffgüte
CuZn40Pb2 (CW617N)
Nenndurchmesser
DN 25
Anschluss 1
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 2
Nein
Anschluss 3
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Max. Druckunterschied bei 20 °C
16 bar
Mit Kupplungsanschluss 3
Nein
Max. Betriebsdruck
16 bar
Mediumtemperatur (Dauerbetrieb)
-20 - 150 °C
Oberflächenschutz
vernickelt
Medizinisch sauber
Nein
Fettfrei
Nein
Bedienung
Handgriff
Dichtung
sonstige
Kompletter Durchlass
Ja
Kugelbohrung
T-Bohrung
Arbeitslänge Anschluss 1
19,1 mm
Arbeitslänge Anschluss 2
19,1 mm
Arbeitslänge Anschluss 3
19,1 mm
Höhe Handgriff
79,5 mm
Länge Handgriff
170 mm
Winkel Seite 1 -Seite 2
90 °
Winkel Seite 1 -Seite 3
90 °
Geeignet für Heizung
Ja
Geeignet für Kühlen
Ja
Typenzulassung nach BBR/EKS
Nein
