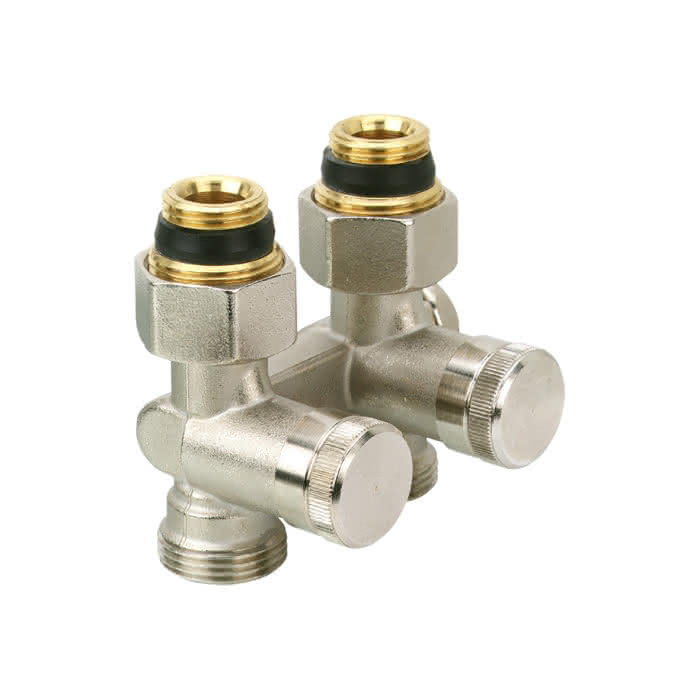

Danfoss Verschraubung f.Ventilheizkörper RLV-K 1/2" Durchgang, Nr. 3L0280
Numéro d'article
55001801200
Numéro d'usine
003L0280
Code de commande
DF3L0280
temps de montage (roturiers ??)
18 Min
Numéro de tarif douanier
84818039
Compatible avec les paquets
Votre carte de vœux
Danfoss Universalverschraubung RLV-K für Ventil-HK, Heizk, R 1/2, Durchgang
Description
Danfoss Ventilheizkörper-Verschraubung RLV-K
Verschraubung
für Ventilheizkörper
Typ RLV-K inkl. Anschlussstück und
Dichtung, matt vernickelt, absperrbar
mit Anschlußmöglichkeit für Entleerung,
Abdichtung von Kegel und Verschlußkappe
mit O-Ring.
umstellbar von Zweirohr- auf Einrohr-
betrieb, Verteilverhältnis einstellbar
30 % bis 80 %
Achsabstand: 50 + 1,5 mm
Betriebsdruck max.: 10 bar
Betriebstemp. max.: 120 C
kv-Wert: HK-Anteil 35 %: 1,7 m3/h
HK-Anteil 50 %: 1,3 m3/h
Ausführung: Durchgang
Heizkörper: R 1/2
Anlage: G 3/4
Fabrikat: Danfoss
Typ: RLV-K
Bestell-Nr.: ---
Verschraubung
für Ventilheizkörper
Typ RLV-K inkl. Anschlussstück und
Dichtung, matt vernickelt, absperrbar
mit Anschlußmöglichkeit für Entleerung,
Abdichtung von Kegel und Verschlußkappe
mit O-Ring.
umstellbar von Zweirohr- auf Einrohr-
betrieb, Verteilverhältnis einstellbar
30 % bis 80 %
Achsabstand: 50 + 1,5 mm
Betriebsdruck max.: 10 bar
Betriebstemp. max.: 120 C
kv-Wert: HK-Anteil 35 %: 1,7 m3/h
HK-Anteil 50 %: 1,3 m3/h
Ausführung: Durchgang
Heizkörper: R 1/2
Anlage: G 3/4
Fabrikat: Danfoss
Typ: RLV-K
Bestell-Nr.: ---
Universalverschraubungen für Ventilheizkörper Typ RLV-K, selbstdichtend, mit einstellbarem Heizkörperanteil für Einrohr- und Zweirohranlagen, absperrbar und entleerbar
Mit Hilfe der Universalverschraubung Typ RLV-K kann jeder Ventilheizkörper mit einem Mittenabstand der Anschlussstutzen von 50 mm individuell abgesperrt werden. Damit lassen sich z.B. Wartungsarbeiten problemlos und ohne Beeinträchtigung der Anlage durchführen.
Die Verschraubung Typ RLV-K ist vernickelt und wird in Eck- und Durchgangsausführung angeboten. Durch spezielle Anschlussstücke ist die Verschraubung sowohl für Heizkörper mit Innengewinde Rp1/2“ als auch mit Außengewinde G 3/4“ verwendbar. Alle Anschlüsse sind selbstdichtend. Der Vor- und Rücklaufanschluss ist frei wählbar.
RLV-K ist umstellbar von Zwei- auf Einrohrbetrieb. Werkseitig ist RLV-K auf Zweirohrbetrieb eingestellt. Im Einrohrbetrieb kann die Wassermenge zum Heizkörper stufenlos eingestellt werden.
Die Umstellung auf Einrohrbetrieb erfolgt einfach durch Drehen der Bypass-Spindel. Durch Umstellung von Zwei- auf Einrohrbetrieb ist die Sicherstellung einer Mindestumlaufwassermenge möglich. Als Zubehör für RLV-K ist eine Füll- und Entleerungsarmatur lieferbar. Die Entleerungsarmatur ist unvernickelt erhältlich.
Um Schwerkraftzirkulation auszuschließen, empfehlen wir die Installation einer Zirkulationsbremse (siehe Zubehör).
Der Anschluss an Kupfer-, Weichstahl- und VPEKunststo rohre erfolgt mit Danfoss Klemmverbindern. Die Anschlussgeometrie entspricht DIN V 3838.
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Rücklaufverschraubung
Abmessung Rohranschluss
3/4 Zoll Eurokonus
Oberflächenschutz
vernickelt
Einstellbar
Ja
Kvs-Wert
1,4
Höhe
62 mm
