sanibel Spültischarmatur S3-OB A24 DN15 Niederdruck schwenkbarer Auslauf verchr.

99902628835 #1
99902628835 #199902628835 #299902628835 #399902628835 #4
product number
99902628835
manufacturer's product number
7866611
Order code
SANS3ND
assembly time (Bürgerle)
40 Min
customs tariff number
84818011
possibilty to be sent by postal mail
Yes

sanibel Spültischarmatur S3-OB A24 DN 15, Niederdruck für offene Heisswasserbereiter mit schwenkbarem Auslauf (360 Grad) aus Messing verchromt

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
sanibel-Flex.-Schlauch Edelstahlumf. DN8 TW 3/8"IG x 3/8"IG 300 mm langsanibel-Flex.-Schlauch Edelstahlumf. DN8 TW 3/8"IG x 3/8"IG 300 mm lang
sanibel 1001-Brauseset A24 m. Handbr. 3S 90mm Wandst 900mm Schlauch 1600mm verchrsanibel 1001-Brauseset A24 m. Handbr. 3S 90mm Wandst 900mm Schlauch 1600mm verchr
GE Typ 212 Spülventil komplett für Sigma, Omega, Delta, UP300 UP-SPKGE Typ 212 Spülventil komplett für Sigma, Omega, Delta, UP300 UP-SPK
Description
General
Marketing text
Instructions for use
sanibel Spültischarmatur S3-OB A24 DN 15
Niederdruck für offene Heisswasser-
bereiter
mit schwenkbarem Auslauf (360 Grad)
aus Messing verchromt
geschlossener Hebel aus Zinkdruckguss
Keramik Kartusche mit
Heißwasserbegrenzung
mit Strahlregler M 24 x 1
Durchflussmenge 5,0 l/min
flexible Druckschläuche
mit DVGW/W270 Zulassung
mit Schnell-Montagesystem
geeignet für Arbeitsplatten
bis 60 mm Stärke

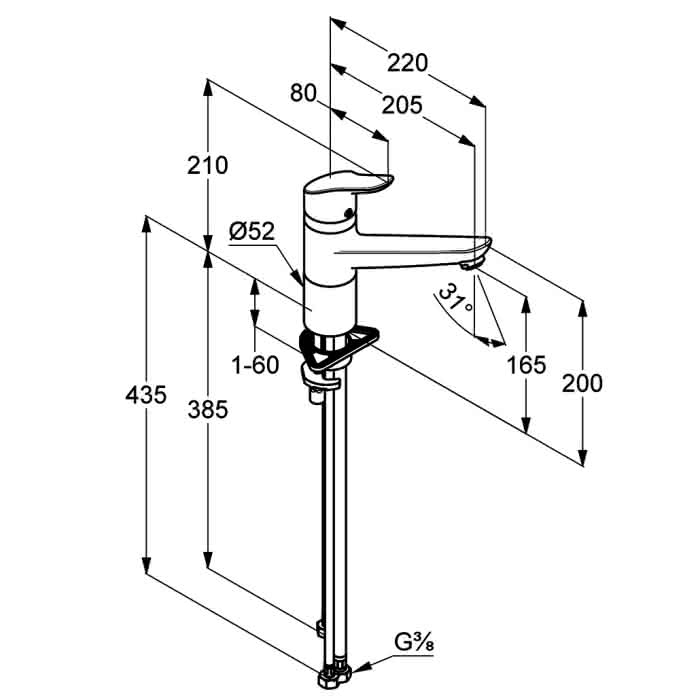

Ausladung: 205 mm
Auslaufhöhe: 165 mm
Gesamthöhe: 210 mm
Oberfläche: verchromt
Modell: sanibel S3-OB ND
sanibel-Nr.: 78 66 611
Küchenmischarmatur
Ausführung
mechanisch
Art des Griffs
eingriffig
Selbstverschließend
Nein
Ausführung der Temperaturregelung
manuelle Bedienung
Mit Temperaturbegrenzung
Ja
Temperaturbegrenzung nachrüstbar
Nein
Material Hahn
Messing
Oberflächenschutz
verchromt
Oberflächenbehandlung
poliert
Grundfarbe
Chrom
Montage
Platte/Armaturenloch
Anzahl der Armaturenlöcher
1-löchig
Anschluss Vorlauf
Schlauch (Verschraubung)
Anschlussmaß Zufuhr
3/8 Zoll (10)
Auslauftyp
gegossen
Ausführung Auslauf
drehbar oben
Möglichkeit zur Begrenzung des max. Schwenkradius des Auslasses
Nein
Ausziehbarer Einlauf mit Perlator
Nein
Schwenkradius des Auslasses
0 - 360 °
Ausziehbarer Einlauf mit Handdusche
Nein
Mundstück Wasserhahn
Strahlregler
Ausziehbare Seitendusche
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Mit Kupplungen
Nein
Mit Rosetten
Nein
Mit Kette
Nein
Mit Kettenöse
Nein
Mit Ablaufstopfen
Nein
Geeignet für kochendes Wasser
Nein
Kaltstart-Funktion
Nein
Mit Rückfederungswiderstand für max. Warmwassertemperatur
Nein
Mit Überbrückungsstopp für Durchflussbegrenzung
Nein
Mit Rückfederungswiderstand für max. Durchfluss
Nein
Max. Zapfkapazität (bei 300 kPa)
5 l/min
Volumenstromklasse
Z
Niederdruckausführung
Ja
Max. Vorlauftemperatur
70 °C
Aufbauhöhe gesamt
210 mm
Aufbauhöhe Unterkante Hahnauslass
167 mm
Vorsprung Auslauf
204 mm
Unter Wasserdruck abnehmbar
Nein
Hahn einklappbar (Bajonett)
Nein
Mit Trafo
Nein
Gangreserve-Akku
Nein
Spülzeit einstellbar
Nein
Automatischer Spülzyklus
Nein
Mit Gebäudeleittechnikanschluss
Nein
KIWA-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattGSH_Sanibel_4021344126214_oGMe9doWM1N1bGotXXgNkw.PDF (127 kB)
InstallationshinweiseGSH_Sanibel_4021344126214_7b-Eln6ReHNRlLWlExvh2A.PDF (2 MB)
Fotorealistisches Farb-BildGSH_Sanibel_4021344126214_bcATeWhCes8GaW7mymihcQ.JPG (490 kB)
Fotorealistisches Farb-BildGSH_Sanibel_4021344126214_RUVIfZ36EZfDfUKkv3QDdw.JPG (400 kB)
Vermaßte StrichzeichnungGSH_Sanibel_4021344126214_yRWw0htVGiWFCg1gN00fTg.JPG (140 kB)
CAD 3D-DatenGSH_Sanibel_4021344126214_FR9tCfAMppHCcdexxINOHw.DWG (313 kB)
CAD 3D-DatenGSH_Sanibel_4021344126214_Yiv1Py0jCk2G0tZ6D18utA.DXF (3.1 MB)
Montageanleitung962261S.pdf (2.02 MB)
Montageanleitung962261S.pdf (2.02 MB)
DatenblattSAN_7866611_KD_325750549_DB.pdf (127.38 kB)
DatenblattSAN_7866611_KD_325750549_DB.pdf (127.38 kB)
3D-DatenSG3C7866611_1.dwg (313.28 kB)
3D-DatenSG3C7866611_1.dxf (3.14 MB)
