sanibel Spültischarmatur S1-MZ A24 DN15 schwenkbarer Auslauf verchromt

99902628828 #1
99902628828 #199902628828 #299902628828 #399902628828 #4
product number
99902628828
manufacturer's product number
7866600
Order code
SANS1
assembly time (Bürgerle)
30 Min
customs tariff number
84818011
possibilty to be sent by postal mail
Yes

sanibel Spültischarmatur S1-MZ A24 DN 15, mit schwenkbarem Auslauf (360 Grad) aus Messing verchromt

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
sanibel-WC-Sitz Universal rund m. Deckel SoftClose und Take Off-Befestigung weißsanibel-WC-Sitz Universal rund m. Deckel SoftClose und Take Off-Befestigung weiß
Walraven Schnecken-Gewindeschelle 9 mm di 16-25 mm ev optimale SchlauchschonungWalraven Schnecken-Gewindeschelle 9 mm di 16-25 mm ev optimale Schlauchschonung
sanibel Spültischarmatur S3-OB A24 DN15 schwenkbarer Auslauf verchromtsanibel Spültischarmatur S3-OB A24 DN15 schwenkbarer Auslauf verchromt
Description
General
Marketing text
Instructions for use
sanibel Spültischarmatur S1-MZ A24 DN 15
mit schwenkbarem Auslauf (360 Grad)
aus Messing verchromt
geschlossener Hebel aus Zinkdruckguss
Keramik Kartusche mit Heißwasser-
begrenzung
Durchflussklasse A
mit Strahlregler M 24 x 1
Durchflussmenge 9 l/min bei 3,0 bar
flexible Druckschläuche
mit DVGW/W270 Zulassung
mit Schaftbefestigung
geeignet für Arbeitsplatten
bis 40 mm Stärke
Ausladung: 220 mm
Auslaufhöhe: 170 mm
Gesamthöhe: 235 mm
Oberfläche: verchromt
Modell: sanibel S1-MZ
sanibel-Nr.: 78 66 600
Küchenmischarmatur
Ausführung
mechanisch
Art des Griffs
eingriffig
Selbstverschließend
Nein
Ausführung der Temperaturregelung
manuelle Bedienung
Mit Temperaturbegrenzung
Ja
Temperaturbegrenzung nachrüstbar
Nein
Material Hahn
Messing
Oberflächenschutz
verchromt
Oberflächenbehandlung
poliert
Grundfarbe
Chrom
Montage
Platte/Armaturenloch
Anzahl der Armaturenlöcher
1-löchig
Anschluss Vorlauf
Schlauch (Verschraubung)
Anschlussmaß Zufuhr
3/8 Zoll (10)
Auslauftyp
gegossen
Ausführung Auslauf
drehbar oben
Möglichkeit zur Begrenzung des max. Schwenkradius des Auslasses
Nein
Ausziehbarer Einlauf mit Perlator
Nein
Schwenkradius des Auslasses
0 - 360 °
Ausziehbarer Einlauf mit Handdusche
Nein
Mundstück Wasserhahn
Strahlregler
Ausziehbare Seitendusche
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Mit Kupplungen
Nein
Mit Rosetten
Nein
Mit Kette
Nein
Mit Kettenöse
Nein
Mit Ablaufstopfen
Nein
Geeignet für kochendes Wasser
Nein
Kaltstart-Funktion
Nein
Mit Rückfederungswiderstand für max. Warmwassertemperatur
Nein
Mit Überbrückungsstopp für Durchflussbegrenzung
Nein
Mit Rückfederungswiderstand für max. Durchfluss
Nein
Rückflusssicherung nach EN 1717
HD
Max. Zapfkapazität (bei 300 kPa)
9 l/min
Volumenstromklasse
Z
Niederdruckausführung
Nein
Max. Vorlauftemperatur
70 °C
Aufbauhöhe gesamt
235 mm
Aufbauhöhe Unterkante Hahnauslass
170 mm
Vorsprung Auslauf
220 mm
Unter Wasserdruck abnehmbar
Nein
Hahn einklappbar (Bajonett)
Nein
Mit Trafo
Nein
Gangreserve-Akku
Nein
Spülzeit einstellbar
Nein
Automatischer Spülzyklus
Nein
Mit Gebäudeleittechnikanschluss
Nein
KIWA-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattGSH_Sanibel_4021344126146_jxmHHrDwT1DvIDI08XYZBQ.PDF (126 kB)
InstallationshinweiseGSH_Sanibel_4021344126146_bJJBA7fqVkKatS5RMG5d9w.PDF (2.6 MB)

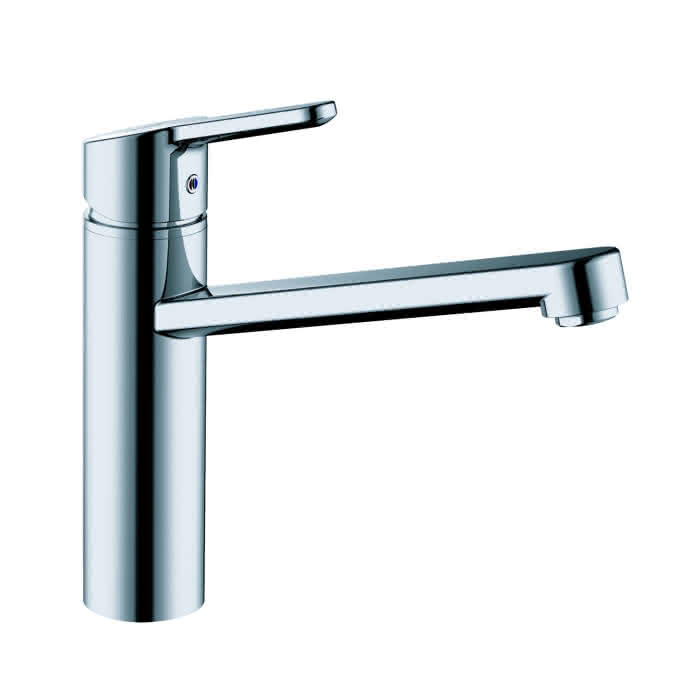

Fotorealistisches Farb-BildGSH_Sanibel_4021344126146_jsqffKoeoV35Y6nsWbArYQ.JPG (409 kB)

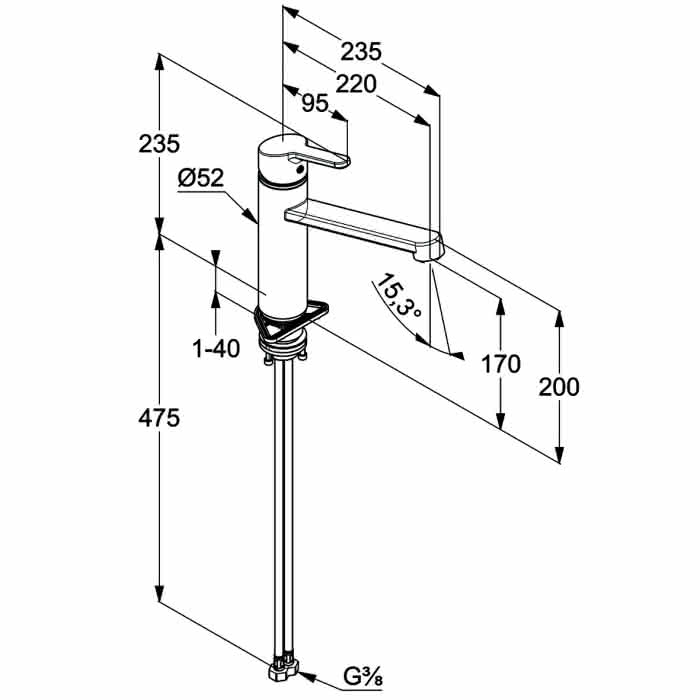

Vermaßte StrichzeichnungGSH_Sanibel_4021344126146_UOsT_0Lzxd_PWEcEcHix8g.JPG (0.9 MB)

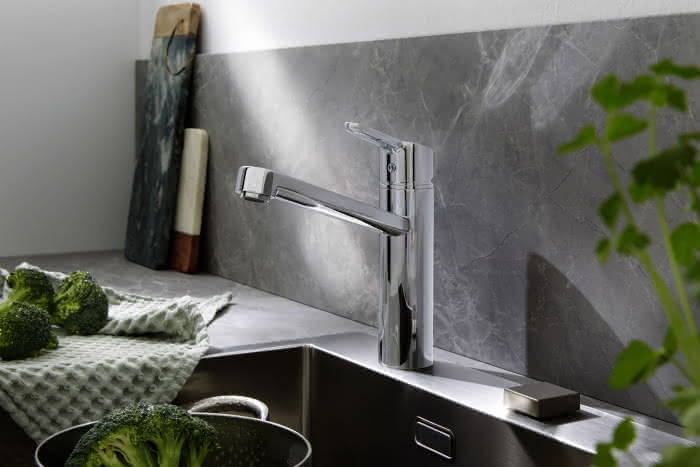

Milieubild, BadszeneGSH_Sanibel_4021344126146_Dh-UgwjyupiBJ9MX79vRbQ.JPG (387 kB)
CAD 3D-DatenGSH_Sanibel_4021344126146_5l5fzPo5lU88WTw1ZQfIuw.DWG (346 kB)
CAD 3D-DatenGSH_Sanibel_4021344126146_OTzGeS_oHD5UlEwZrxJeYA.DXF (1.5 MB)
Montageanleitung962801S.pdf (2.63 MB)
Montageanleitung962801S.pdf (2.63 MB)
DatenblattSAN_7866600_KD_595740549_DB.pdf (126.18 kB)
DatenblattSAN_7866600_KD_595740549_DB.pdf (126.18 kB)
3D-DatenSG3C7866600_1.dwg (346.48 kB)
3D-DatenSG3C7866600_1.dxf (1.47 MB)
